Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 21
6.6.3 Principio del cambiador waffle -pack
Con el cambiador waffle-pack de la SIPLACE 80F
4
es posible almacenar y cambiar automáticamente hasta
28 cargadores planos. Los soportes para los cargadores planos (nivel) están numerados de forma ascen-
dente (1 - 28).
El depósito de cargadores se desplaza en sentido vertical, hasta que el nivel deseado se encuentre en la
zona de maniobras del eje horizontal. El eje horizontal recoge seguidamente el soporte de los cargadores del
nivel y lo transporta a la zona de acceso del cabezal colocador.
En la siguiente Fig. 6.6.2 se muestra el principio básico del cambiador waffle-pack.
Fig. 6.6.2 Principio del cambiador waffle-pack
- Clave de la Fig. 6.6.2
1) Depósito de cargadores 2) Elevador
3) Eje horizontal
6.6.3.1 Secuencia funcional
l Premisas:
En el equipamiento se deben definir cargadores planos con los correspondientes componentes. Después de
la conversión del equipamiento, el depósito de cargadores debe desplazarse hasta la referencia. La cámara
de placas de circuitos debe desplazarse hasta las marcas situadas en el talón de arrastre (ver Fig. 6.6.3).
6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 22

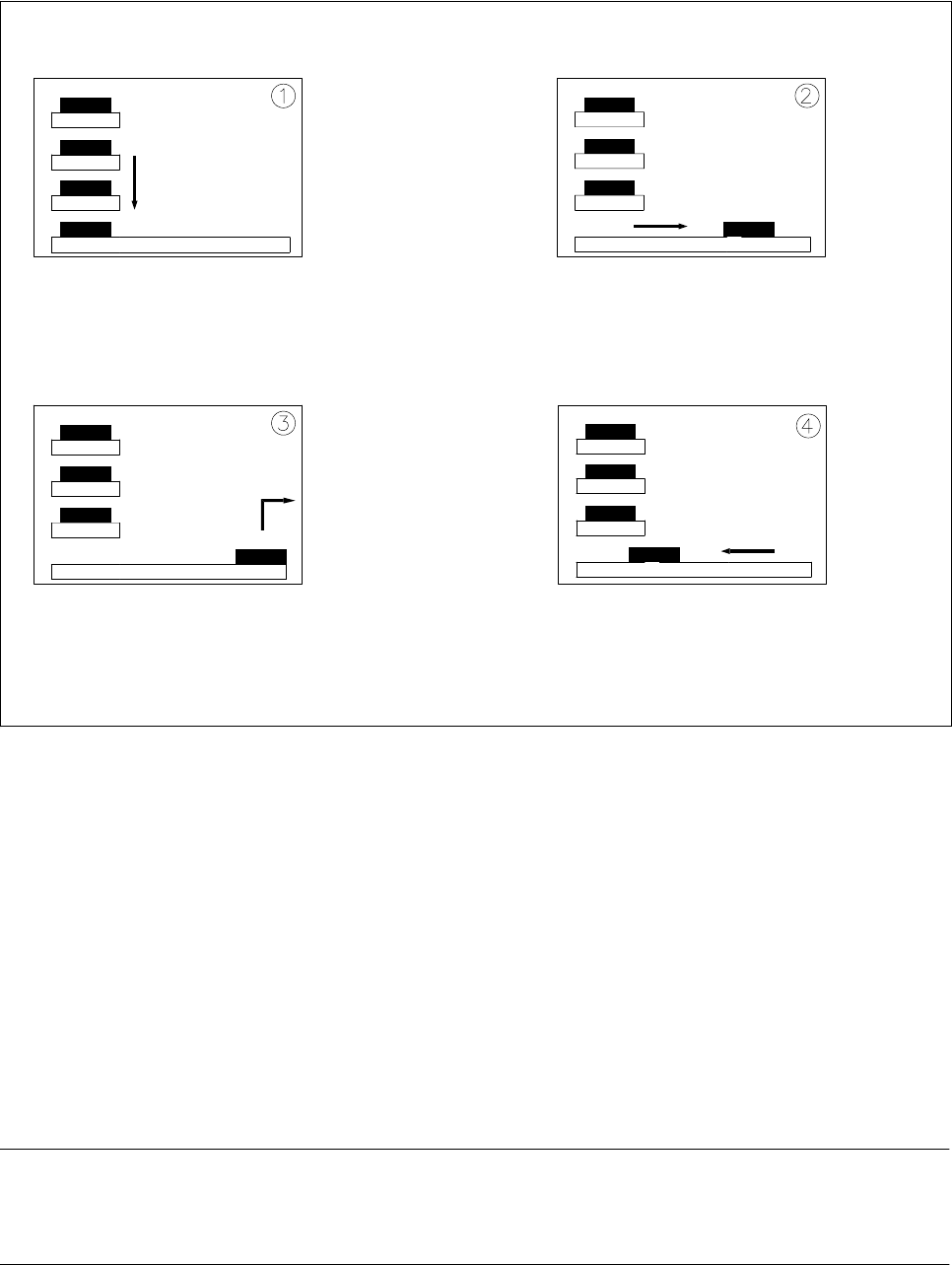

Fig. 6.6.3 Secuencia funcional
- Clave de la Fig. 6.6.3
1) El nivel seleccionado del depósito de cargadores se posiciona en el nivel de alimentación (horizontal).
2) El soporte se transporta a la zona de alimentación del cabezal colocador.
3) Se retiran los componentes.
4) El soporte de cargadores vuelve a almacenarse.
–
El elevador del depósito de cargadores posicióna el soporte de cargadores del nivel seleccionado sobre el
eje horizontal de alimentación.
–
El soporte con el cargador plano es llevado a la zona de acceso del cabezal colocador.
–
Después de haber extraído los componentes necesarios del cabezal colocador, se repite el procesado
posterior por el orden inverso.
AVISO
Si se interrumpe la secuencia de colocación, desconectándose el cambiador waffle-pack, el equipamiento y
el nivel de rellenado permanecen en memoria.
–
Si se inicia la secuencia de colocación con el equipamiento interrumpido previamente, la máquina coloca-
dora puede recoger el siguiente componente donde los recogió la última vez.
Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 23
–
En el equipamiento se registra la posición de los soportes en el depósito de cargadores planos y su equi-
pamiento con componentes. El cambiador waffle-pack queda definido como puesto de colocación nº 1.
Ver para ello las instrucciones de servicio del ordenador de línea UNIX, El editor de la estación.
6.6.4 Inserción de los soportes de cargadores
Los soportes de cargadores son controlados en el depósito de cargadores.

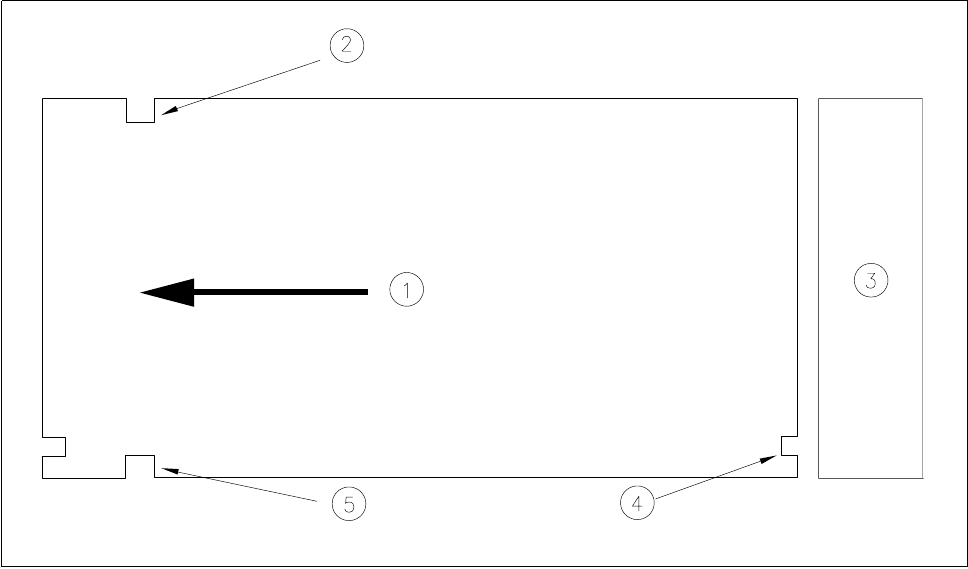

Fig. 6.6.4 Posición de los soportes de cargadores, vista superior
- Clave de la Fig. 6.6.4
1) Sentido de transporte 2) Ranura de arrastre
3) Depósito de cargadores 4) Ranura de control
5) Ranura de arrastre
Se debe tener en cuenta que las ranuras de arrastre se insertan hacia delante en el sentido de transporte (ver
Fig. 6.6.4).
Las ranuras de control de los diferentes soportes de cargadores deben estar situadas una encima de la otra y
estar dirigidas hacia el depósito de cargadores.
