4 Módulo láser coplanar Instrucciones de uso SIPLACE 80S-20/F4/F5 4.1 Módulo láser co planar (sólo SIPLACE 80F4/F5) E dición 05/99 CE SP A a partir de la versión de software SR.405.xx 4 - 8 Fig. 4.1.5 Módulo láser coplan…
Instrucciones de uso SIPLACE 80S-20/F4/F5 4 Módulo láser coplanar
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 4.1 Módulo láser coplanar (sólo SIPLACE 80F4/F5)
4 - 7
Fig. 4.1.4 Vista general del módulo láser coplanario
- Clave de Fig. 4.1.4
1 LED verde: tensión de servicio 5 V
2 LED verde: tensión de servicio 12 V
3 LED verde: módulo láser activo
4 Pulsador RESET
5 Enchufe SUB-D, 9 polos, COM2: hacia el controlador de la máquina
6 Enchufe SUB-D, 15 polos: hacia el módulo láser
7 Unidad de evaluación con control
8 Inserto de control 80F
4
4 Módulo láser coplanar Instrucciones de uso SIPLACE 80S-20/F4/F5
4.1 Módulo láser coplanar (sólo SIPLACE 80F4/F5) Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
4 - 8

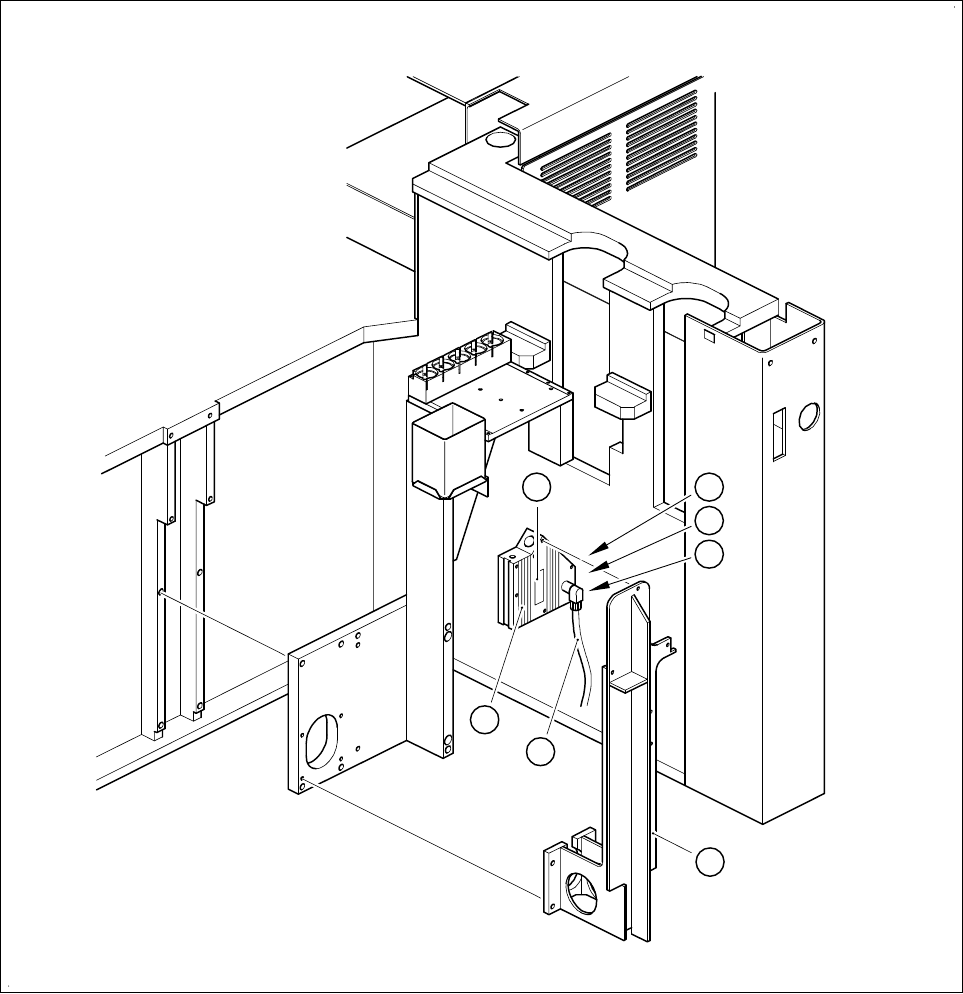

Fig. 4.1.5 Módulo láser coplanario
- Clave de Fig. 4.1.5
1 Módulo láser
2 Cable de conexión
3 Bastidor portante
4 LED rojo: OUT OF RANGE
5 LED rojo: POOR TARGET
6 LED verde: LASER ON
7 Adhesivo ’Láser clase 3B’, ver Fig. 4.1.2
4
5
6
1
2
3
7
Instrucciones de uso SIPLACE 80S-20/F4/F5 4 Módulo láser coplanar
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 4.1 Módulo láser coplanar (sólo SIPLACE 80F4/F5)
4 - 9
4.1.5 Introducción de datos
–
En el editor de forma de carcasa tiene que estar registrado en ’Normas de servicio’ la medición de la
coplanaridad (ver el apartado 5.4.4 de las instrucciones de manejo SIPLACE Ordenador de Línea UNIX).
–
Registrar la desviación máxima de la coplanaridad (ver tolerancia máxima de la altura, apartado 5.2.5
’Funciones del editor NU’ de las instrucciones de manejo SIPLACE Ordenador de Línea UNIX).
CONSEJO
En el menú de ’Opciones de colocación’ (apartado 5.3 de la documentación principal en inglés) se puede acti-
var y desactivar el módulo láser coplanar. La medición de la coplanaridad puede ser activada y desactivada
para todos los componentes para los que se ha introducido la medición de la coplanaridad en los datos de ali-
mentadores de cinta.
