Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.1 Instrucciones de seguridad
1 - 17

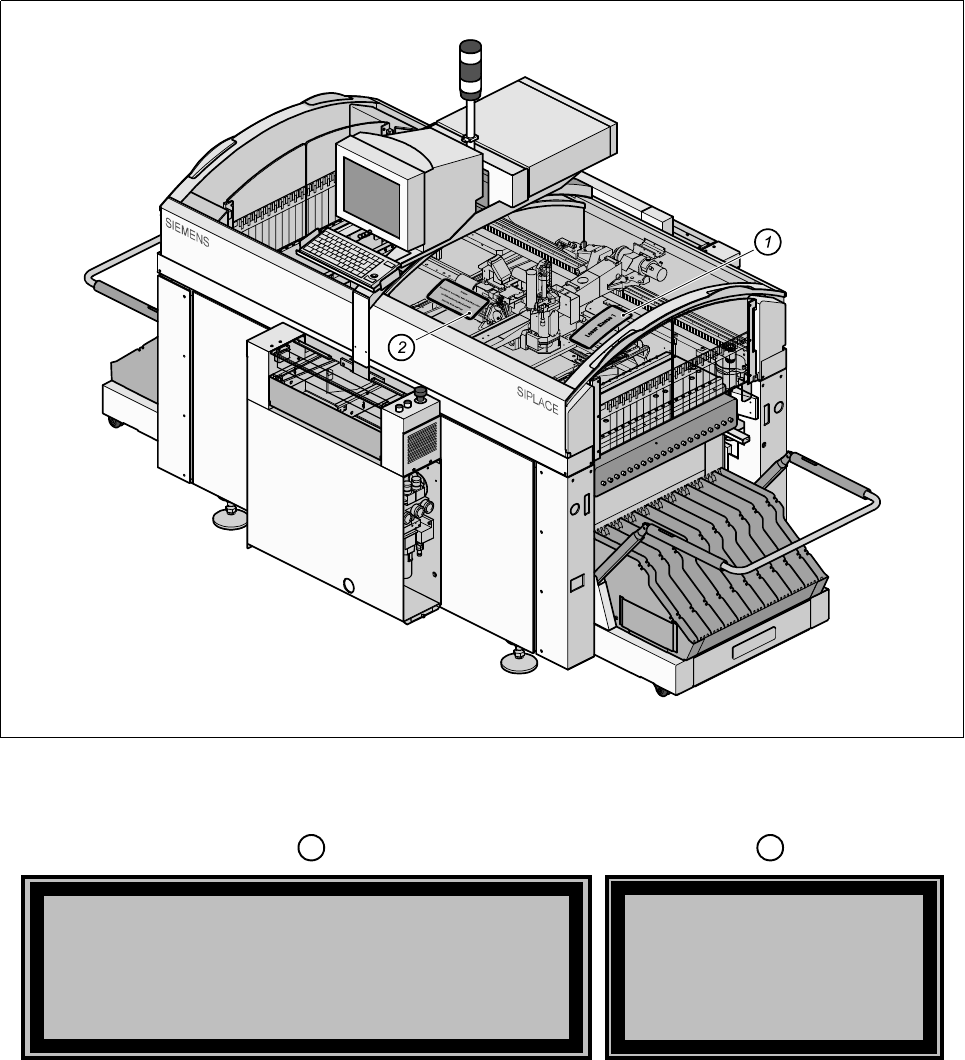

La siguiente Figura muestra la posición de las indicaciones de seguridad para el servicio del módulo láser
coplanario en las máquinas automáticas SIPLACE 80F
4
u 80F
5
. Estos consejos deben estar pegados bien
visibles sobre la capota protectora en los puntos marcados con las flechas (véase Fig. 1.1.9).
Fig. 1.1.9 Indicaciones de seguridad referentes en las máquinas automáticas 80F
4
u 80F
5
- Clave de Fig. 1.1.9
¡Cuidado!
Radiación láser no visible, cuando la cubierta esté
abierta y el bloqueo de seguridad puenteado
no exponerse al haz
Láser Clase 1
1
2
1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.1 Instrucciones de seguridad
1 - 18
1.1.9 Indicaciones de seguridad referentes a la lectora de código de
barras para placas de circuitos (opcional)

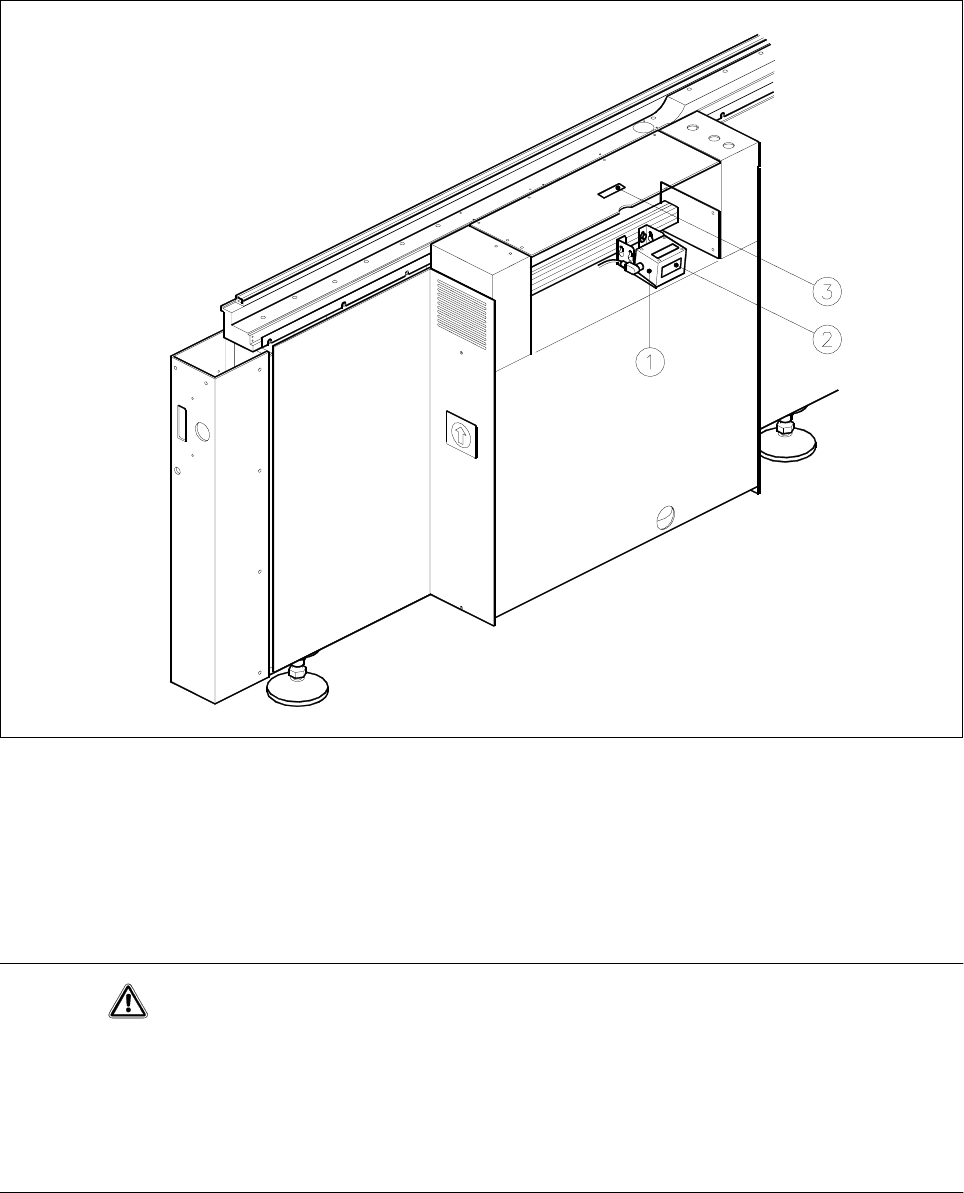

Fig. 1.1.10 Lectora de código de barras para placas de circuitos (abajo)
- Clave de Fig. 1.1.10
1 Lectora de código de barras para placas de circuitos (abajo)
2 Adhesivo ’Radicación láser ..’ (ver Fig. 1.1.11)
3 Adhesivo ’Cuidado ...’ (ver Fig. 1.1.12)
CUIDADO
El haz de la lectora de código de barras tiene una capacidad de radicación menor que 1mW. De esta forma la
lectora de código de barras corresponde al láser clase 2 y según la norma DIN EN 60825-1 no exige ningún
dispositivo de seguridad o medidas de protección especiales. ¡Nunca mire hacia el haz! Además, un sistema
electrónico de seguridad cuida de que en caso de detenerse la rueda poligonal o girar demasiado lento el di-
odo láser se desconecta.
Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.1 Instrucciones de seguridad
1 - 19
Fig. 1.1.11 Adhesivo ‘Radiación láser...’
Fig. 1.1.12 Adhesivo ’Cuidado ...’
1.1.10 Indicaciones de seguridad referentes al cambio de la mesa de
componentes
El cambio de la mesa de componentes se describió en el apartado 6.3 „Mesa intercambiable de componen-
tes - móvil“. Para ello tenga incondicionalmente en cuenta las siguientes indicaciones de seguridad para evi-
tar lesiones personales o daños en las máquinas automáticas.
ADVERTENCIA
Cuando usted cambia una mesa de componentes, siga la secuencia abajo indicada, desconectando el
enchufe para la unidad de comunicación o conectándolo de nuevo, de lo contrario pueden presentarse fallos
en la mesa de componentes.
ADVERTENCIA
Desplace el pórtico fuera del área de la mesa de componentes por medio del transporte de placas de circuitos.
De esta forma evita un choque del cabezal.
PELIGRO
Pulse la tecla de PARADA DE EMERGENCIA. Los ejes de pórtico se liberan.
Con ello se evitan lesiones o daños ocasionados por una marcha no intencional de los pórticos.
Radiación láser
No mirar hacia el haz
LASER CLASE 2
Cuidado
Radiación láser, cuando la cubierta está
abierta y el bloqueo de seguridad
puenteado, no mirar hacia el haz
