6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 24
6.6.5 Elementos indicadores y de mando
En el cambiador waffle-pack se encuentra un pulsador fungiforme de PARADA DE EMERGENCIA y un con-
mutador para cambiar de velocidad. Ambos elementos de mando se encuentran en el soporte de la máquina,
en la parte delantera del cambiador waffle-pack.
l Tecla de marcha lenta
Existe la posibilidad de reducir la velocidad de los cargadores planos con componentes pequeños que
podrían caerse de sus bolsas si el cargador plano se desplazase demasiado rápido.
Accionar para ello la tecla de Marcha Lenta.
Todos los cargadores planos se desplazan a menor velocidad.
l Pulsador fungiforme de PARADA DE EMERGENCIA
Accionar el pulsador fungiforme de PARADA DE EMERGENCIA. Se desconecta la alimentación de
corriente y se detiene toda la instalación.
6.6.6 Sistemas de seguridad
l Pulsador fungiforme de PARADA DE EMERGENCIA.
Se detiene toda la instalación p. ej. con el SIPLACE 80F
4
y el cambiador waffle-pack, desconectándose al
mismo tiempo los mandos.
Ahora existe la posibilidad de continuar la colocación o anularla. Preste atención a posibles placas de cir-
cuito impreso equipadas incompletas.
l Puerta protectora
Al abrir la puerta protectora se desconecta la corriente del cambiador waffle-pack y se detiene la secuen-
cia funcional del mismo.
PRECAUCION
No abrir la puerta protectora del cambiador waffle-pack mientras el cambiador recoge un componente.
Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 25
6.6.7 Recarga del cambiador waffle-pack
NOTA
Pueden emplearse los soportes de cargadores nº de artículo 00132110-04 (antiguos) y nº de artículo
00116431-xx (nuevos). Sin embargo, estos cargadores no pueden equiparse en modo mixto, es decir, deben
equiparse siempre cargadores de idéntico modelo.
–
El cambiador waffle-pack puede recargarse sin parar la máquina.
–
El desplazamiento o abandono de la posición de recarga del cambiador waffle-pack es posible durante la
colocación de componentes (Para ello ver también el apartado 3.4.5 de la documentación principal en
inglés).
–
En el menú „Sistemas alimentadores de componentes”, en el submenú „Cambiador waffle-pack”, se des-
criben las funciones que puede ejecutar con el cambiador waffle-pack.
–
Si existe físicamente un cambiador waffle-pack y está cableado con el correspondiente puesto de coloca-
ción, es posible el desplazamiento y abandono de las distintas funciones incluso sin el correspondiente
equipamiento. No es posible la entrada del nivel de llenado.
–
Si durante la colocación de componentes se recarga con un equipamiento distinto, posteriormente (des-
pués de enviar el correspondiente equipamiento) deben comunicarse a la estación los niveles de llenado.
–
La verificación de los soportes de cargador instalados al terminar la posición de recarga se ejecuta con el
equipamiento actualmente disponible en la estación. Si se recarga ya para un equipamiento posterior, la
petición enviada a la asignación de soportes de cargador ya no puede coincidir con el futuro equipa-
miento.
6.6.8 Respuesta del sistema en situaciones de error
–
Si se selecciona la posición de recarga durante una operación de recogida o de cambio de soporte de car-
gadores, se responde negativamente a la petición que aparece con el mensaje „trabajando con cambiador
waffle-pack”. Después de terminar la operación de recogida debe seleccionarse de nuevo la opción „Des-
plazamiento a posición de recarga”.
–
Si el cabezal colocador realiza un acceso al cambiador waffle-pack mientras éste se encuentra en la posi-
ción de recarga, la secuencia de colocación de componentes después de la visualización del mensaje de
estado “Espera a terminación de posición de recambio de recarga del cambiador waffle-pack” espera a la
terminación de la recarga del cambiador waffle-pack.
–
Si el operario selecciona una opción de cambio de waffle-pack distinta de “Terminar posición de recarga”,
pese a que éste se encuentra en la posición de recarga, se rechaza la petición con el mensaje „Cambia-
dor waffle-pack en posición de recarga”. De manera análoga a ello se realiza en “Terminar posición de
recarga”, pese a que no se encuentra en la posición de recarga.
–
Si se selecciona una función cambiador de waffle-pack en el puesto de colocación en el cual no hay nin-
gún cambiador waffle-pack, esto se rechaza después de transcurrido un tiempo límite de 10 s con el men-
saje „No hay cambiador waffle-pack en este puesto de colocación”.
6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 26
6.6.9 Montaje del cambiador de waffle-pack
Antes de desplazar el cambiador wafflepack en la máquina, retire la parte superior de la cámara del
módulo óptico para los componentes.
PRECAUCION
Con las ruedas montadas, puede introducirse y extraerse el cambiador de componentes de la máquina. Las
ruedas no son aptas para transportar largas distancias el cambiador waffle-pack. ¡PELIGRO DE VUELCO!
Para el transporte, emplee una carretilla elevadora adecuada. (A partir del Nº de artículo 00123141-01).
Introduzca el cambiador waffle-pack en el puesto de colocación previsto de la máquina. Los pasadores de
amarre del cambiador waffle-pack deben estar situados sobre las ranuras de amarre de la SIPLACE.
Compruebe la dimensión (87 +/- 0,5 mm), borde inferior del soporte de cargadores respecto al borde
superior de la mesa de componentes (véase Fig. 6.6.5)

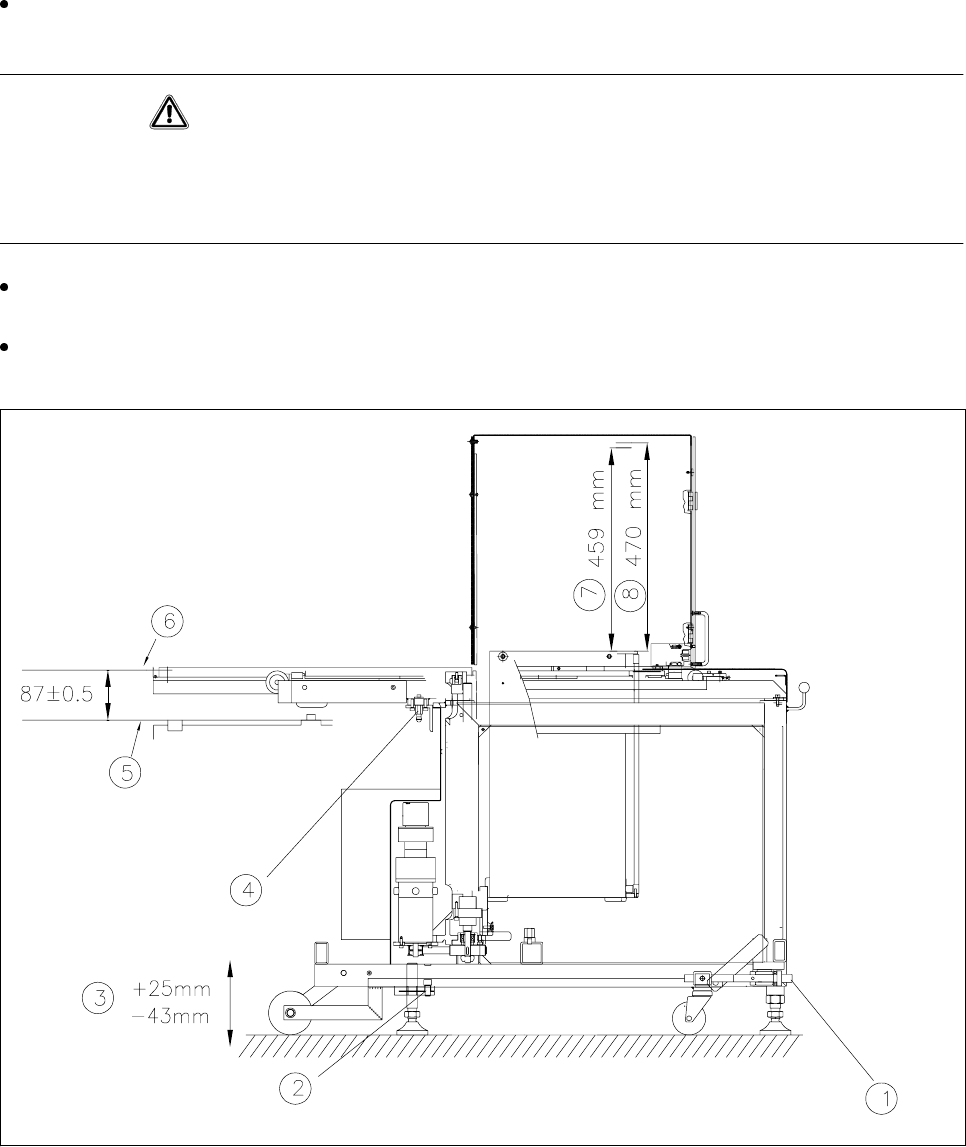

Fig. 6.6.5 Cambiador de waffle-pack
- Clave de la Fig. 6.6.5
1) Con llave Allen ARRIBA/ABAJO 2) Tornilo de apriete
3) Elevación 4) Pasador de amarre
5) Borde superior de la regleta magnética 6 Borde inferior de soporte de cargador
de la mesa de componentes 8) Posición de recarga (470 mm)
7) Carrera nominal (459 mm)
