1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 30
1.2.5 Protección de acceso en las posiciones (location) de las mesas
de componentes
PELIGRO
Como requisito para la seguridad de servicio, todos los puestos de colocación deben estar equipados con
transportadores. Si no estuvieran disponibles suficientes transportadores, en lugar de los transportadores de-
ben estar equipados con alimentadores. Si no hubiera suficientes alimentadores, todos los alimentadores de-
ben estar equipados con “Dummy-Feeder”.
Para ello dispone de las siguientes variantes:
Nº de artículo: 00116820-01SIPLACE protección de acceso para la posición 1
Nº de artículo: 00116821-01SIPLACE protección de acceso para las posiciones 6-10
Nº de artículo: 00116822-01SIPLACE protección de acceso para las posiciones 11-20

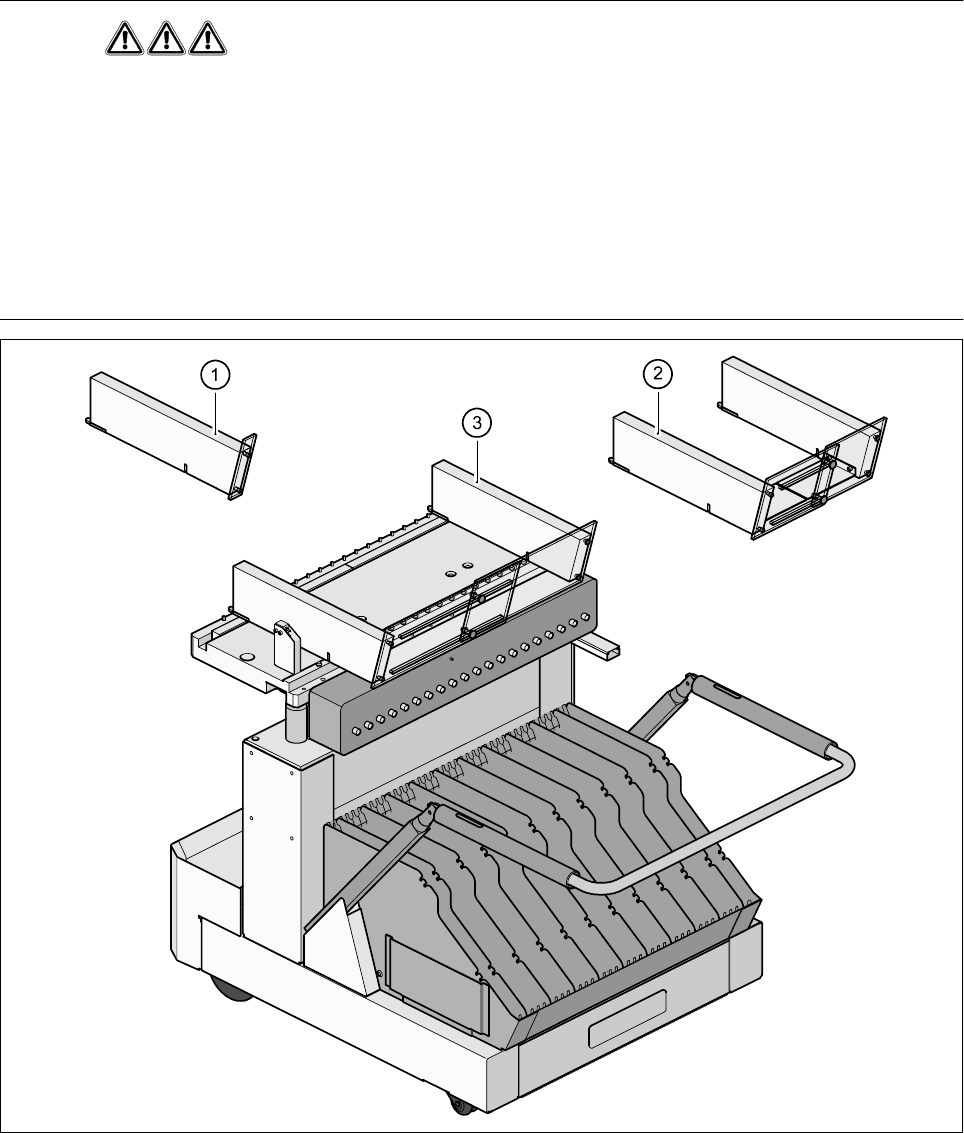

Fig. 1.2.6 Protección de acceso
- Clave de la Fig. 1.2.6
1 SIPLACE protección de acceso para la posición 1 2 SIPLACE protección de acceso para las
3 SIPLACE protección de acceso para las posiciones 11-20 posiciones 6-10
Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.3 Tensiones residuales en el servoinserto y tiempos de descarga
1 - 31
1.3 Tensiones residuales en el servoinserto y tiempos
de descarga
Si se acciona el pulsador fungiforme de PARADA DE EMERGENCIA o se desconecta la máquina automática
se descargan rápidamente los condensadores electrolíticos a tensiones residuales no peligrosas a través de
resistencias conmutables en la placa de descarga (00308443-xx).
Usted puede tomar las tensiones en los Jack de prueba 001 - 009 en la unidad de medición de tensión del
servoinserto.
PELIGRO
Las máquinas automáticas de la serie SIPLACE son abastecidas con una tensión de red de 3 x 400 V + 6%/
- 10 %, 50/60 Hz.
Por esta razón partes de esta instalación conducen tensiones peligrosas - incluso con el interruptor principal
desconectado. Una manipulación incorrecta de estas máquinas automáticas puede ocasionar la muerte o le-
siones graves así como daños materiales considerables.
Por esta razón observe las prescripciones válidas de prevención de accidentes y las prescripciones DIN
(especialmente DIN EN 60204, parte 1).
Solamente personal calificado o instruido puede abrir la tapa del servoinserto.

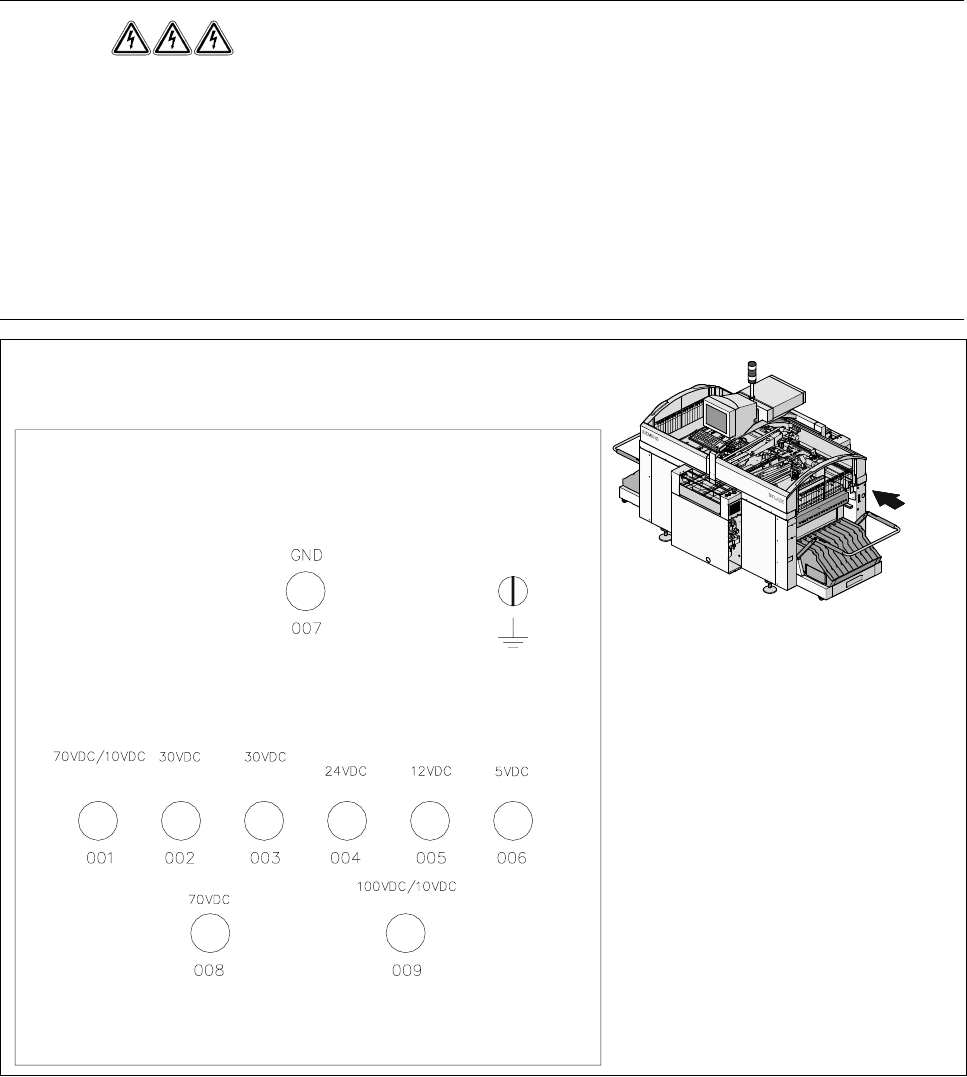

Fig. 1.3.1 Hembrillas en la unidad de medición de tensión del servoinserto
desco-
nectado
conectado
Servo-
inserto
1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.3 Tensiones residuales en el servoinserto y tiempos de descarga
1 - 32
1.3.1 Tensiones de servicio, tensiones residuales y tiempos de
descarga después de accionar el pulsador fungiforme de PARADA DE
EMERG.
1.3.2 Tensiones residuales y tiempos de descarga después de
desconectar el interruptor principal
CUIDADO
Para evitar una pérdida de datos desconecte la máquina automática - excepto en casos de emergencia -
según los siguientes criterios:
– La máquina automática ha terminado la transmisión de datos de la máquina, del equipamiento y del
ususario.
– La máquina automática ha terminado el tratamiento de la placa de circuitos.
– La máquina automática ha terminado la fase de aceleración.
– El sistema operativo Windows NT se cerró de forma correcta.
Jack de prueba 00X
medir contra 007 (GND)
Tensión
de servicio normal
Tensión residual
para PAR. DE EMERG.
Tiempos de descarga
de los condensadores-
electrolíticos a 12 VCC
001 70 VCC 10 VCC < 2 seg
002 30 VCC 30 VCC –
003 30 VCC < 12 VCC < 2 seg
004 24 VCC 24 VCC –
005 12 VCC 12 VCC –
006 5 VCC 5 VCC –
008 70 VCC 10 VCC < 2 seg
009 100 VCC 10 VCC < 1 seg
Tab. 1.3 - 1 Tensiones de servicio, tensiones residuales y tiempos de descarga después de accionar el pulsador fungiforme
de PARADA DE EMERGENCIA
Jack de prueba 00X
medir contra 007 (GND)
Tensión residual con el interruptor
principal desconectado
Tiempos de descarga de los
condensadores-electrolíticos a 12 VCC
001 < 12 VCC < 2 seg
002 < 12 VCC < 2 seg
003 < 12 VCC < 2 seg
004 0 VCC –
005 0 VCC –
006 0 VCC –
008 < 12 VCC < 2 seg
009 < 12 VCC < 1 seg
Tab. 1.3 - 2 Tensiones residuales y tiempos de descarga después de desconectar el interruptor principal
