2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5 2.2 Base y e structura de la interfaz del usuario E dición 05/99 CE SP A a partir de la versión de software SR.405.xx 2 - 12 2.2.2 .1 Barra de …
Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.2 Base y estructura de la interfaz del usuario
2 - 11
2.2 Base y estructura de la interfaz del usuario
La navegación por los menús y el aspecto de la interfaz de usuario en la SIPLACE 80S-20/F
4
/F
5
se han rea-
lizado en MS-Windows NT 4.0 y están basados en el estándar MS-Windows.
2.2.1 Modo de trabajo con la trackball o en la pantalla táctil (touch
screen)
La trackball junto con las teclas de ratón están situadas en el teclado (véase Fig. 2.1.2).
Con la trackball o el dedo se mueve el cursor de ratón por la pantalla hasta los distintos menús, nombres de
menú, iconos (botones de selección) o teclas rectangulares de selección y se seleccionan o ejecutan con la
tecla izquierda del ratón. Como alternativa, estas acciones pueden seleccionarse y ejecutarse con el dedo
directamente en la pantalla (pantalla táctil o touch screen). Estas acciones se describen en los sucesivos
capítulos con “hacer clic”.
2.2.2 Distribución de la pantalla
Fig. 2.2.1 Distribución de la pantalla
- Clave de la Fig. 2.2.1
1 Línea de menú 2 Barra de título
3 Zona trabajo/cliente 4 Estado de la máquina
5 Ventana de estado 6 Barra de símbolos
7 Línea de estado
1
2
3
4
5
6
7
2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5
2.2 Base y estructura de la interfaz del usuario Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
2 - 12
2.2.2.1 Barra de título
La barra de título muestra el tipo de máquina y la vista actualmente seleccionada.
2.2.2.2 Línea de menú
La línea de menú ofrece distintos menús en los cuales pueden abrirse submenús y ejectuarse acciones.

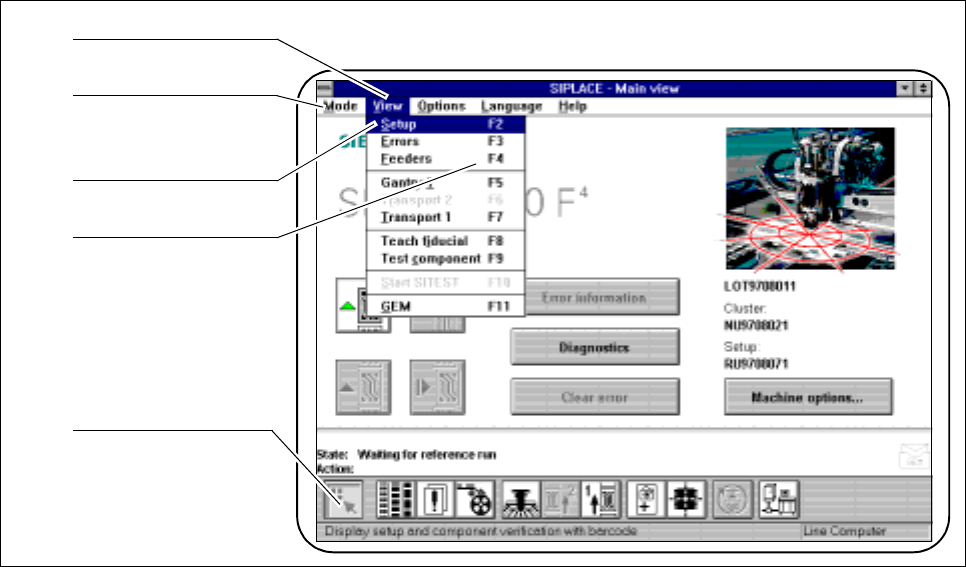

Fig. 2.2.2 Ejemplo de línea de menú
- Clave de la Fig. 2.2.2
1 Menú 2 Línea de menú
3 Submenú 4 Combinación de teclas
5 Con combinación de teclas F1 hasta máx. F12
Los menús o acciones de la línea de menú pueden seleccionarse y ejecutarse bien mediante trackball-ratón,
dedo-Touch screen o las combinaciones de teclas F1 hasta F12.
La combinación de teclas Shift + F1 abre el menú de ayuda.
Los comandos en el menú “View” pueden ejecutarse también mediante los correspondientes iconos de la
barra de símbolos.
5
1
2
3
4
Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.2 Base y estructura de la interfaz del usuario
2 - 13
2.2.2.3 Zona de trabajo
La zona de trabajo, en función del menú u objeto seleccionado, permite al usuario ejecutar acciones o indica-
ciones.

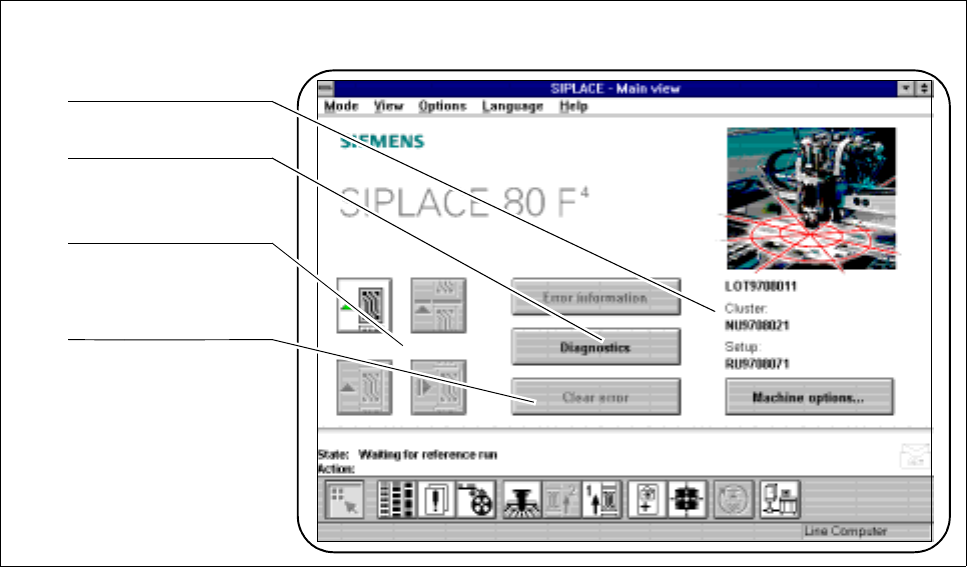

Fig. 2.2.3 Ejemplo de zona de trabajo
- Clave de la Fig. 2.2.3
1 Trabajo, utilidad y nombre de equipamiento 2 Tecla selectora rectangular de submenús
3 Símbolos (botones selectores) para acciones 4 Teclas selectoras rectangulares de acciones
de manejo de manejo
Las acciones de la zona de trabajo pueden seleccionarse o ejecutarse bien mediante trackball-ratón o dedo-
touch screen.
1
2
3
4
