Instrucciones de uso SIPLACE 80S-20/F4/F5 3 ¿Qué hacer .... Edición 05/99 CE SP A a p ar tir de la versión de software SR.405.xx 3.7 .. cuando cambia de equipamiento? 3 - 13 3.7 .. cuando cambia d e equip amiento? Antes …
3 ¿Qué hacer.... Instrucciones de uso SIPLACE 80S-20/F4/F5
3.6 .. cuando usted prepara? Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
3 - 12
3.6 .. cuando usted prepara?
Siga la siguiente lista de control cuando ejecuta la preparación de la máquina.
Limpie los módulos de alimentación aspirando o “sacudiendo”.
Vacié la película de cubierta de los módulos de alimentación-S.
Limpie las superficies para colocar los módulos de alimentación.
Limpie la mesa de los componentes
Aspire o utilice un pincel con cerdas cortas para retirar componentes sueltos de la mesa.
PELIGRO DE LESIONES
Evite retirar con los dedos componentes del carril magnético de la mesa de dotar. Estos lo pueden lesionar con
fragmentos metálicos pequeños. Utilice para ello un pincel de cerdas.
Repasar regularmente - o cuando determine irregularidades - el carril magnético de la mesa de dotar con
la piedra al aceite (ver apartado 9.3.3 de la documentación principal en inglés).
Limpie la superficie de apoyo de la cara inferior de la mesa de dotar.
Aspire el contenedor de cinta.
Observe una división correcta de los módulos de alimentación.
Controle las posiciones para los módulos de alimentación.
¿Están conectados en el lugar correcto todos los enchufes de los módulos de alimentación?
Recorte la cinta vacía en la cara frontal del módulo de alimentación a aprox. 3 cm.
¿Están colocadas de forma correcta las chapas del contenedor de cinta (ver Fig. 3.5.2, páginas 3 - 11)?
Observe el tamaño de los rollos de dotar; los rollos grandes deben equiparse con semiejes.
Empalme restos de cinta uno a otro.
El personal en el área de preparación debe disponer de las mismas herramientas que el operador de la
máquina. Una relación para ello la encuentra en el apartado 3.13, a partir de la página 3 - 21.
INDICACION:
Si el equipamiento está defectuoso los operadores deben informar (oralmente o por escrito) al personal en el
área de preparación.
Instrucciones de uso SIPLACE 80S-20/F4/F5 3 ¿Qué hacer....
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 3.7 .. cuando cambia de equipamiento?
3 - 13
3.7 .. cuando cambia de equipamiento?
Antes de un cambio de equipamiento imprima el equipamiento con descripción de operaciones en la impre-
sora del ordenador de línea, como se describe en las instrucciones de servicio del ’ordenador de línea UNIX’.
3.7.1 Lo que debe tener en cuenta en el cambio de módulo de alimen-
tación
Trate con cuidado los módulos de alimentación cuando los coloca en la mesa de componentes o cuando
los retira de allí. No golpee la superficie de apoyo de los módulos de alimentación contra el borde de la
mesa de dotar.
Limpie las superficies para colocar los módulos de alimentación.
–
Retire para ello componentes sueltos.
–
Retire eventualmente un revestimiento de goma o suciedad de la superficie de apoyo de los módulos
de alimentación.
Limpie la mesa de dotar.
–
Aspire o utilice un pincel de cerdas cortas.
PELIGRO DE LESIONES
Evite retirar con los dedos componentes del carril magnético de la mesa de dotar. Estos lo pueden lesionar con
fragmentos metálicos pequeños. Utilice para ello un pincel de cerdas.
3.7.2 Lo que debe tener en cuenta en un cambio de mesa de dotar
Coloque los módulos de alimentación conforme al plano de equipamiento en el espacio exterior. Tenga en
cuenta para ello las indicaciones de preparación en el apartado 3.6.
Observe que cuando coloque la mesa de dotar, la superficie de apoyo de los carriles de deslizamiento en
la máquina automática (vea Fig. 3.7.1) esté limpia.
INDICACION:
Desplace con cuidado la mesa intercambiable de dotar y no con demasiado ’impulso’ en la máquina auto-
mática. Si la mesa intercambiable de dotar colisiona con el cambiador de pipetas, éste se puede desajus-
tar y debe calibrarse de nuevo.
3 ¿Qué hacer.... Instrucciones de uso SIPLACE 80S-20/F4/F5
3.7 .. cuando cambia de equipamiento? Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
3 - 14

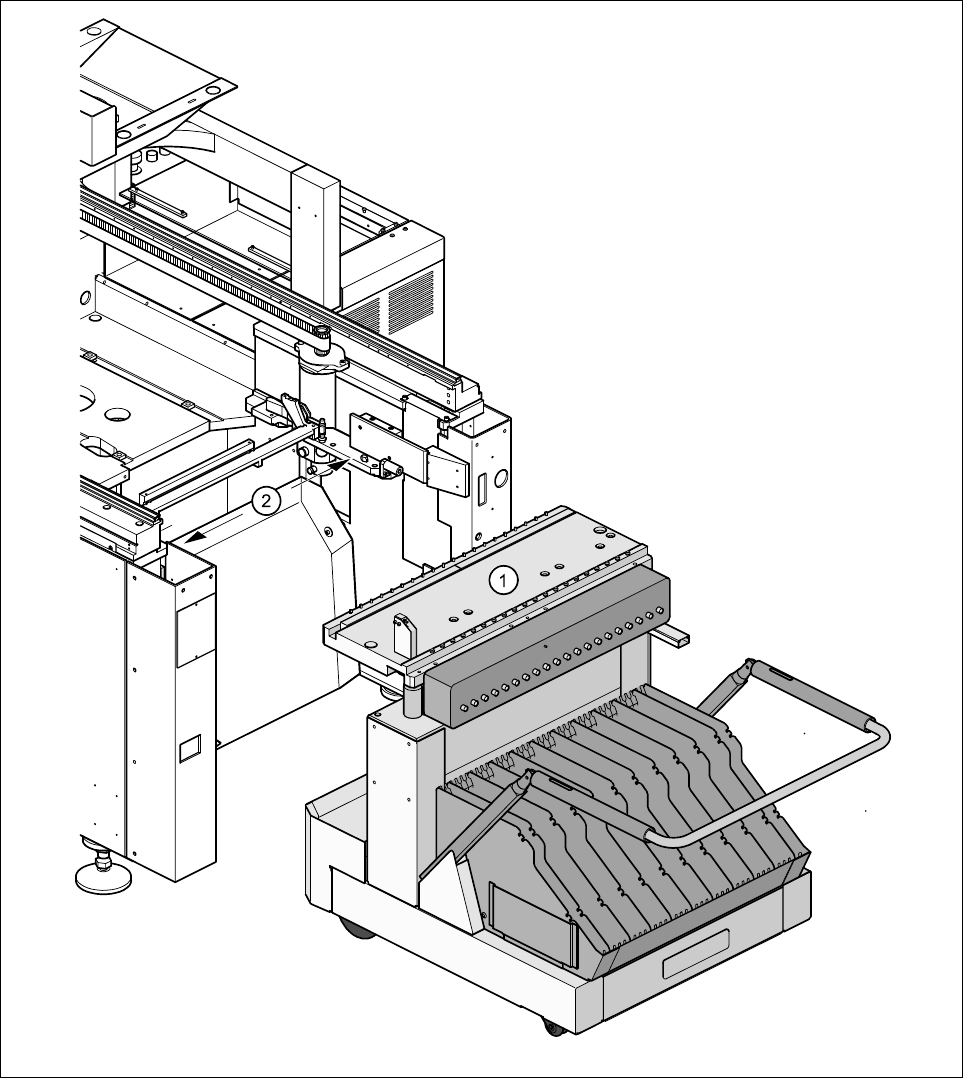

Fig. 3.7.1 Superficie de apoyo de los carriles de deslizamiento para la mesa de dotar
- Clave de la Fig. 3.7.1
1 Mesa intercambiable de dotar
2 Superficies de apoyo de los carriles de deslizamiento para la mesa de dotar
