Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y con ceptos básicos Edición 05/99 CE SP A a p ar tir de la versión de software SR.405.xx 2.1 Pantalla y elementos de mando 2 - 7 2.1.4 Ordenador de est a ción El …
2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5
2.1 Pantalla y elementos de mando Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
2 - 6
2.1.3 Monitor (Pantalla táctil)
El monitor de pantalla táctil (touch-screen) sirve de medio de entrada de datos para la interfaz de usuario de
la SIPLACE 80S20/F
4
/F
5
en el sistema operativo MS-Windows. Las acciones pueden seleccionarse y ejecu-
tarse tecleando la función en cuestión directamente en la pantalla. El dedo guía el cursor del ratón en la pan-
talla.
CUIDADO
Proteja el motor contra la humedad y un calor excesivo (irradiación solar, calefacción).
No bloquee las ranuras de ventilación.
Nunca intente retirar la carcasa.
No vierta líquido sobre el monitor y no deje que caigan objetos al interior a través de las aberturas de la car-
casa.
Asegúrese de que la tensión de servicio está correctamente ajustada.
CUIDADO
Con el monitor se suministran instrucciones de servicio respectivas. Tenga en cuenta las indicaciones de
operación, advertencia y seguridad de estas instrucciones.
Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.1 Pantalla y elementos de mando
2 - 7
2.1.4 Ordenador de estación
El ordenador de estación de la SIPLACE 80S20/F
4
/F
5
se realiza con un PC compatible IBM. Como carcasa
se emplea un pequeño modelo de sobremesa.

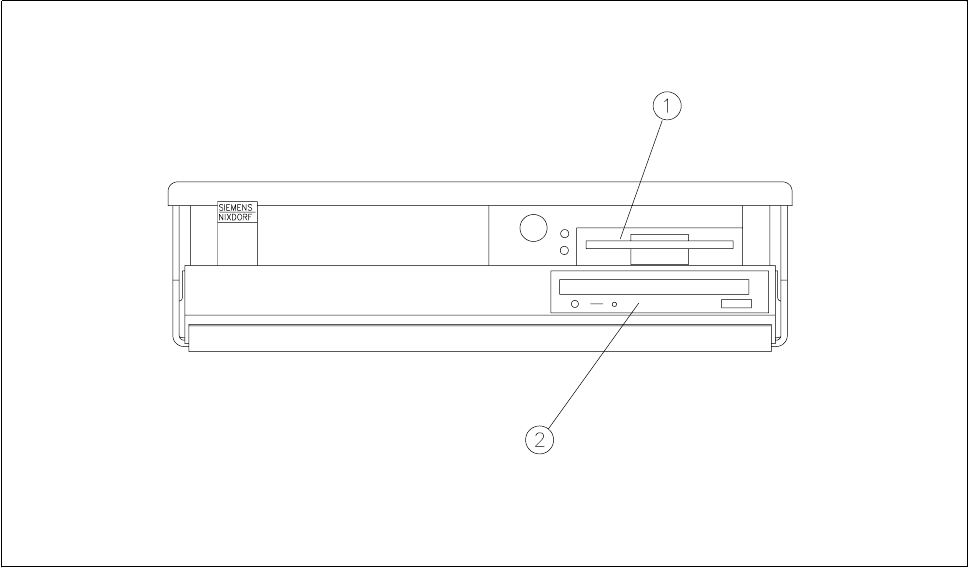

Fig. 2.1.3 Ordenador de sobremesa
- Clave de la Fig. 2.1.3
1 Disquetera de 3,5" 2 Unidad DC-ROM
2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5
2.1 Pantalla y elementos de mando Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
2 - 8
2.1.5 Lápiz de lector de CODIGOS DE BARRAS (opcional)
El lápiz lector de códigos de barras le ayuda principalmente durante la producción a leer con rapidez y fiabili-
dad códigos de barras de componentes de las bobinas de componentes y códigos de barras de pistas desde
la barra de códigos de barras de la máquina. La lectura correcta de cada bloque de datos es confirmada por
una señal acústica.

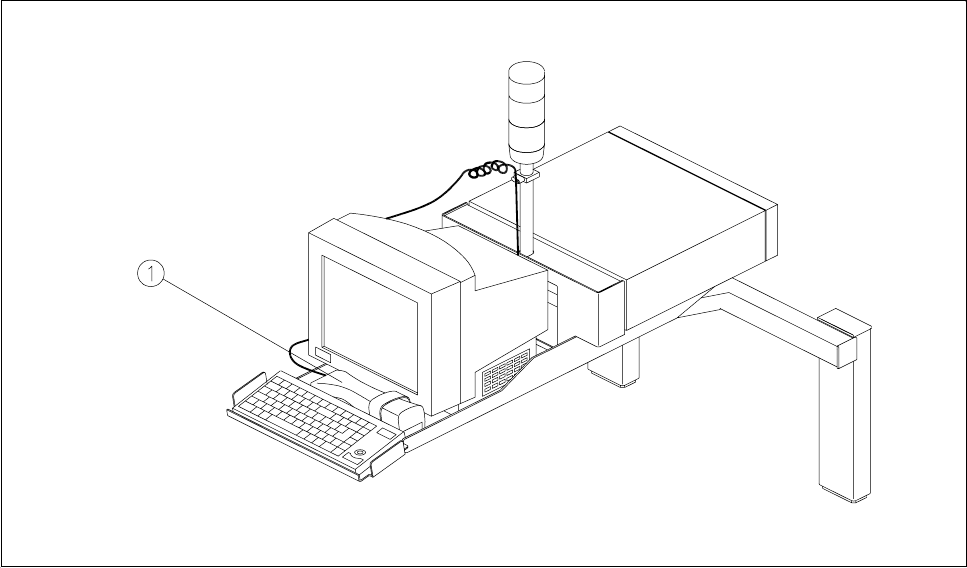

Fig. 2.1.4 Lector óptico de códigos de barras
- Clave de la Fig. 2.1.4
1 Lector óptico de códigos de barras
