Instrucciones de uso SIPLACE 80S-20/F4/F5 3 ¿Qué hacer .... Edición 05/99 CE SP A a p ar tir de la versión de software SR.405.xx 3.8 Como puede evita errores de pista 3 - 17 3.8.5 Sistema de coordenadas del comp onente y…
3 ¿Qué hacer.... Instrucciones de uso SIPLACE 80S-20/F4/F5
3.8 Como puede evita errores de pista Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
3 - 16
3.8.3 ... en el módulo de alimentación lineal
Ajuste las chapaletas de agitar de forma que entre el componente, o el cargador de alimentación, y la cha-
paleta exista una ranura de 0,1 mm.
Ajuste la intensidad del agitador, de lo contrario los componentes se entrelazan. Para las máquinas auto-
máticas Siplace aconsejamos utilizar el tipo 3.
Seleccione el cargador de alimentación correcto. Para ello es válido:
–
Abertura de toma < 1,5 x longitud del componente
–
Altura del cargador < 1,5 x altura del componente
Asegúrese de que el cargador de alimentación se encuentra sobre la regleta magnética y está limpio.
Llene los módulos de alimentación lineal a tiempo, es decir cuando el nivel de componentes se aproxima
a la marca de color rojo. En este momento el cargador está lleno en un tercio.
3.8.4 ... en el contenedor de cinta
Coloque las chapas intermedias de forma correcta (ver la Fig. 3.5.2, página 3 - 11)
Equipe los rollos de cinta grandes con semiejes.
Instrucciones de uso SIPLACE 80S-20/F4/F5 3 ¿Qué hacer....
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 3.8 Como puede evita errores de pista
3 - 17
3.8.5 Sistema de coordenadas del componente y ángulo de recogida

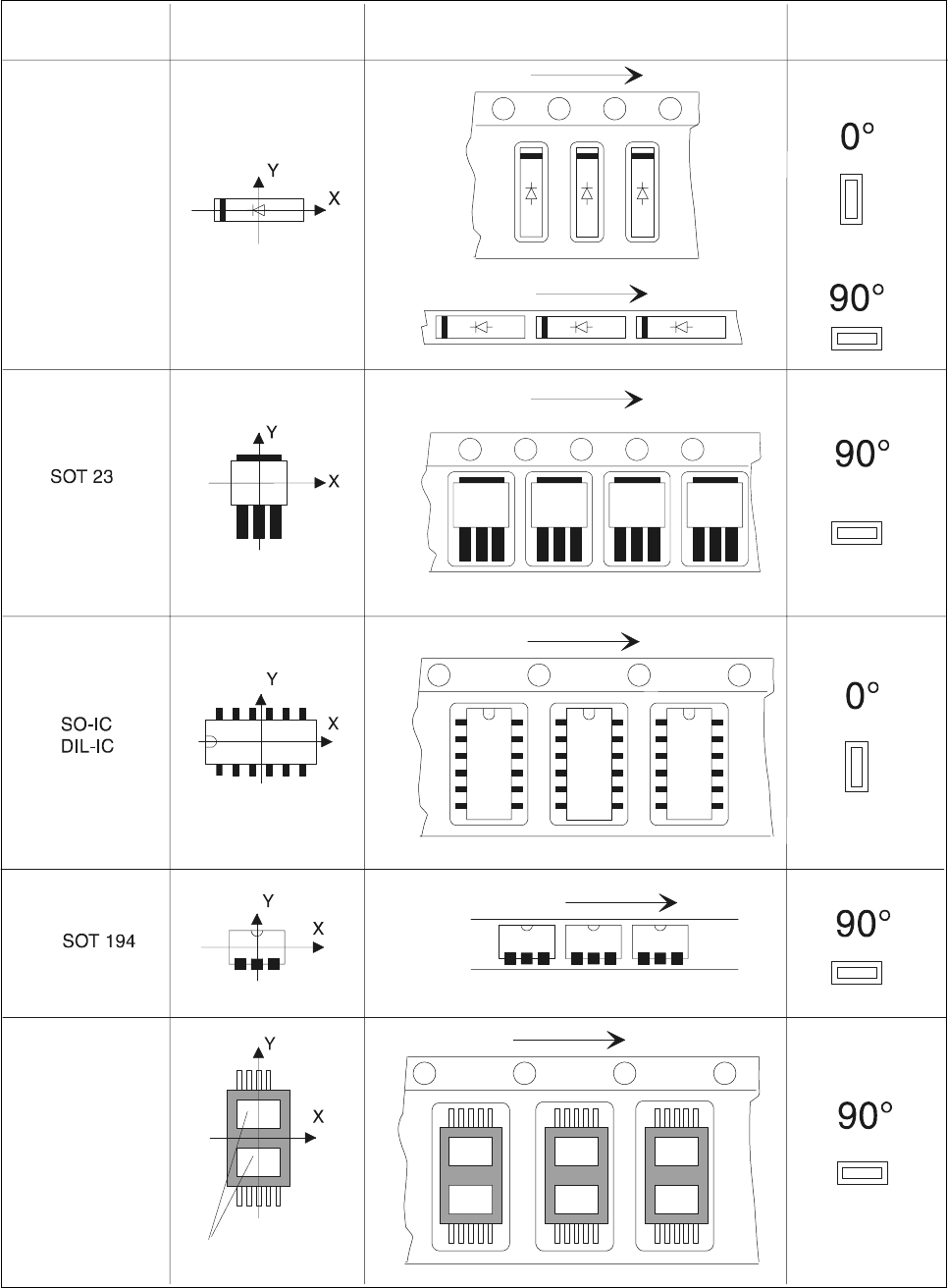

Fig. 3.8.1 Posición de los componentes y su ángulo de recogida
Tipo Posición de
Posición en la alimentación
Componentes
0402
2220
El ánodo debe
Cintas
Cargador
Cargador de barras
Cintas
Cintas
Cintas
Componente
Agujeros
de caja descripción 0°
Angulo de recogida/
angulo de las pipetas
- Chip,
polarizados
estar orientado
al eje X positivo
de barras
especial
3 ¿Qué hacer.... Instrucciones de uso SIPLACE 80S-20/F4/F5
3.8 Como puede evita errores de pista Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
3 - 18
3.8.6 Controlar el ángulo de recogida de los componentes
Fig. 3.8.2 Controlar el ángulo de recogida de los componentes
0° 90°
180° 270°
X
component-removal belt
0°
90°
180°
270°
0°
90° 180° 270°
Y
0°
90°
180°
270°
0°
90°
180°
270°
0°
90°
180°
270°
Y
X
MKS
12
4
3
5
