1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5 Edición 05/99 CE SP A V ersión de software SR.405.xx 1.1 Instrucciones de seguridad 1 - 16 1.1.8 Indicaciones de seguridad refere n tes al módulo láser co…
Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.1 Instrucciones de seguridad
1 - 15

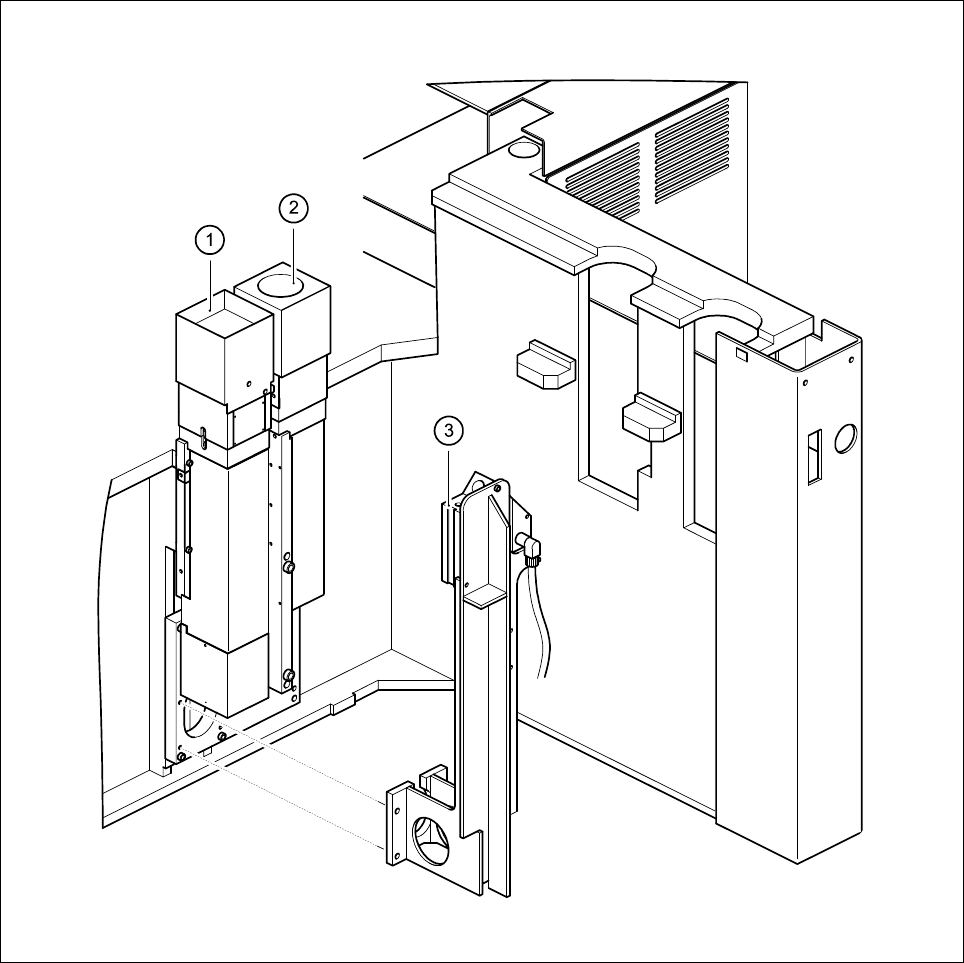

Fig. 1.1.6 Cámara IC y Flip-Chip, módulo láser coplanario
- Clave de Fig. 1.1.6
1 Cámara IC 2 Cámara Flip-Chip
3 Módulo láser coplanario
1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.1 Instrucciones de seguridad
1 - 16
1.1.8 Indicaciones de seguridad referentes al módulo láser coplanario
PELIGRO
¡No está permitido ejecutar ninguna modificación o manipulación en los dispositivos de seguridad ó en el mó-
dulo láser coplanario (ver Fig. 1.1.6)!
El módulo láser coplanar, sin medidas
protecto-
ras, corresponde a la
categoría láser 3 B
(véase Fig. 1.1.7).
Ello significa
¡peligro para la vista y piel!
¡Por este motivo,
en ningún caso
se deben
puentear los sistemas de seguridad!
Fig. 1.1.7 Identificación del láser clase 3B
Para poder hacer funcionar el módulo
láser clase 1
, no peligroso para la vista y la piel, en la máquina se han
instalado los siguientes dispositivos de protección:
La línea interbloqueada está conectada en serie
con los interruptores para las capotas protecto-
ras. Incluso si se utilizase el interruptor con llave
para puentear la protección, esta función per-
manecería activa. ¡De esta forma, el módulo
láser
sólo puede funcionar dentro de la
máquina cerrada
!
Fig. 1.1.8 Identificación del láser clase 1
PELIGRO
¡La garantía de fábrica relativa a la seguridad se extingue en el caso de modificación o de manipulación!
Además, el operario debe cumplir las directrices de la Confederación Central de las Mutuas de Accidentes -
VBG 93-, es decir:
- Registro en la Mutualidad Profesional
- Designación de un encargado para la seguridad del láser
- Elaboración de directivas para el uso del módulo
Radiación láser invisible
No exponerse al haz
Láser categoría 3 B
1mW máx, 670nm;
n. IEC 825-1(1993)
Láser Clase 1
Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.1 Instrucciones de seguridad
1 - 17
La siguiente Figura muestra la posición de las indicaciones de seguridad para el servicio del módulo láser
coplanario en las máquinas automáticas SIPLACE 80F
4
u 80F
5
. Estos consejos deben estar pegados bien
visibles sobre la capota protectora en los puntos marcados con las flechas (véase Fig. 1.1.9).
Fig. 1.1.9 Indicaciones de seguridad referentes en las máquinas automáticas 80F
4
u 80F
5
- Clave de Fig. 1.1.9
¡Cuidado!
Radiación láser no visible, cuando la cubierta esté
abierta y el bloqueo de seguridad puenteado
no exponerse al haz
Láser Clase 1
1
2
