2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5 2.1 Pantalla y elementos de man do Edición 05/99 CE SP A a partir de la v ersión de software SR.405.xx 2 - 6 2.1.3 Monitor (Pant alla táctil) E…
Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.1 Pantalla y elementos de mando
2 - 5
2.1.2 Teclado
El teclado de la SIPLACE 80S-20/F
4
/F
5
está formdo por un teclado compacto compatible IBM ultraplano con
ratón integrado (trackball). El teclado o el ratón sirven de medio estándar de entrada de datos para la interfaz
de usuario Windows del ordenador de la estación.

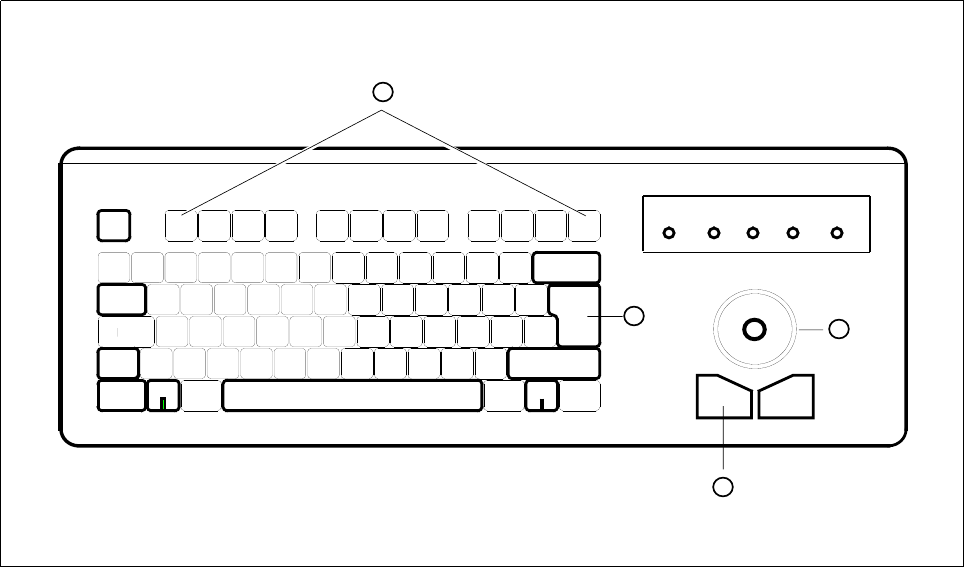

Fig. 2.1.2 Teclado y disposición de las teclas
- Clave de la Fig. 2.1.2
1 Tecla intro 2 Tecla izquierda de ratón
3 Trackball 4 Teclas de función F1 hasta F12
LASER
PROG
ESC
TAB
1
Q
F1
CTRL
Scroll Pad TrackballNum Caps
F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12
1
2
3
4
2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5
2.1 Pantalla y elementos de mando Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
2 - 6
2.1.3 Monitor (Pantalla táctil)
El monitor de pantalla táctil (touch-screen) sirve de medio de entrada de datos para la interfaz de usuario de
la SIPLACE 80S20/F
4
/F
5
en el sistema operativo MS-Windows. Las acciones pueden seleccionarse y ejecu-
tarse tecleando la función en cuestión directamente en la pantalla. El dedo guía el cursor del ratón en la pan-
talla.
CUIDADO
Proteja el motor contra la humedad y un calor excesivo (irradiación solar, calefacción).
No bloquee las ranuras de ventilación.
Nunca intente retirar la carcasa.
No vierta líquido sobre el monitor y no deje que caigan objetos al interior a través de las aberturas de la car-
casa.
Asegúrese de que la tensión de servicio está correctamente ajustada.
CUIDADO
Con el monitor se suministran instrucciones de servicio respectivas. Tenga en cuenta las indicaciones de
operación, advertencia y seguridad de estas instrucciones.
Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.1 Pantalla y elementos de mando
2 - 7
2.1.4 Ordenador de estación
El ordenador de estación de la SIPLACE 80S20/F
4
/F
5
se realiza con un PC compatible IBM. Como carcasa
se emplea un pequeño modelo de sobremesa.
Fig. 2.1.3 Ordenador de sobremesa
- Clave de la Fig. 2.1.3
1 Disquetera de 3,5" 2 Unidad DC-ROM
