Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes Edición 05/99 CE SPA a partir de la versión de s oftware SR.405.xx 6.7 Sujeción para alm acén plano (fijación manual de bandejas) 6 - 29 6.7 Sujeci ó…
6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 28
Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.7 Sujeción para almacén plano (fijación manual de bandejas)
6 - 29
6.7 Sujeción para almacén plano
(fijación manual de bandejas)
INDICACION
La recepción manual de la pista puede colocarse solamente al lado derecho de SIPLACE 80F
4
ó 80F
5
. La
recepción de la pista puede solamente posicionarse de forma que el borde derecho ocupe máximo la pista
73.
6.7.1 Generalidades
Con la sujeción para cargadores planos pueden recorgerse componentes de los distintos cargadores planos.
Los cargadores planos se cambian manualmente.
La sujeción para cargadores planos se coloca sobre la mesa de componentes como un alimentador.
Existen dos versiones distintas de soportes que se distinguen por su anchura.
Sujeciones para almacén plano grande (260 mm) A partir del Nº de artículo 00116430-01
Sujeciones para almacén plano pequeño (136 mm) A partir del Nº de artículo 00116432-01
6.7.2 Montaje
Introduzca la cara anterior de la fijación manual de bandeja en la correspondiente espiga de centraje
(
B
en la Fig. 6.7.1).
Primero coloque la cara posterior de la fijación manual de bandeja en la calota en la mesa de componen-
tes (
A
en la Fig. 6.7.1).
Compruebe si la fijación manual de bandeja queda apoyada segura sobre la mesa de componentes.
Introduzca una cara del soporte de cargadores planos en la sujeción (
C
en la Fig. 6.7.1). Ahora introduzca
la otra cara en la sujeción (
D
en la Fig. 6.7.1).
Empuje el almacén plano contra el tope (
E
en la Fig. 6.7.1).
Fije el soporte de cargador plano presionando hacia abajo sobre la pieza de presión (
F
en la Fig. 6.7.1).
Para desmontar el soporte de cargador plano, presione de nuevo sobre la pieza de presión.
NOTA
En la “Sujeción de cargador plano compacto” (136 mm) puede montarse un cargador plano (Cargador plano
JEDEC / CENELEC) directamente sobre el soporte, es decir, sin soporte de cargador plano.
Debe sustituirse pisador.
6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.7 Sujeción para almacén plano (fijación manual de bandejas)
6 - 30
6.7.3 Cambio del pisador
Sujete firmemente el pisador (
G
en la Fig. 6.7.1). Presione hacia abajo de la pieza de presión
(
F
en la Fig. 6.7.1) y retire el pisador expulsándolo hacia un lado.

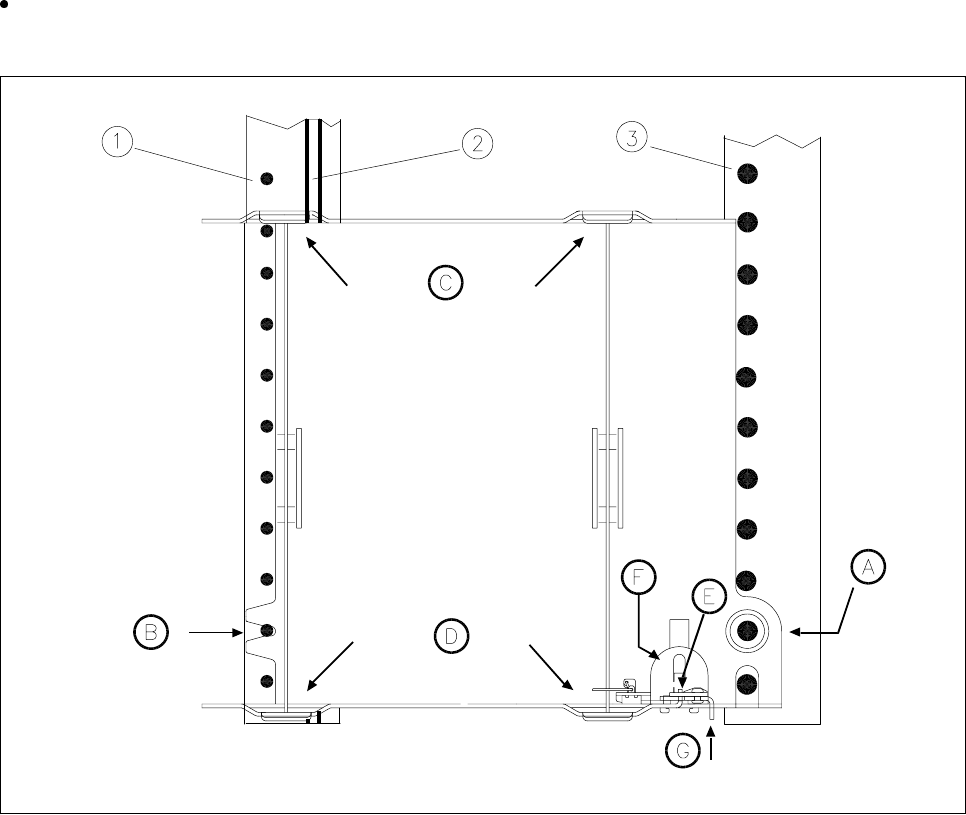

Fig. 6.7.1 Montaje/desmontaje
- Clave de la Fig. 6.7.1
1) Espigas de centrado 2) Regleta magnética
3) Calotas
6.7.4 Introducción de datos
Defina los cargadores planos como se describe en las instrucciones de uso para SIPLACE del ordenador de
línea UNIX.
