6 Preparación de com ponentes Instrucciones de uso SIPLA CE 80S-20/F4/F5 Edición 05/99 CE SPA a partir de la versión de s oftware SR.405.xx 6.3 Mesa intercambiable de componentes - móvil 6 - 12 6.3.2 Acoplar la mesa inte…
Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.3 Mesa intercambiable de componentes - móvil
6 - 11
6.3 Mesa intercambiable de componentes - móvil
6.3.1 Indicaciones de seguridad para el acople y desacople de la mesa
intercambiable de componentes móvil
ADVERTENCIA
Estando la máquina en funcionamiento nunca entre las manos en la ranura entre las mesas intercambia-
bles de componentes y el montante de la máquina automática (pos. 1).
El cable de alimentación para las mesas intercambiables de componentes solamente se pueden conectar
o desconectar a los enchufes de la máquina automática (pos. 2), cuando la mesas intercambiable está
acoplada a la máquina automática.
Está básicamente prohibido conectar el cable de la mesa intercambiable de componentes a las cajas de
enchufe de la máquina automática y manipular la mesa intercambiable de componentes a través del con-
trol de aire comprimido externo a la máquina automática (pos. 3).
Fig. 6.3.1 Indicaciones de seguridad referentes a la mesa intercambiable de componentes móvil
6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.3 Mesa intercambiable de componentes - móvil
6 - 12
6.3.2 Acoplar la mesa intercambiable de componentes

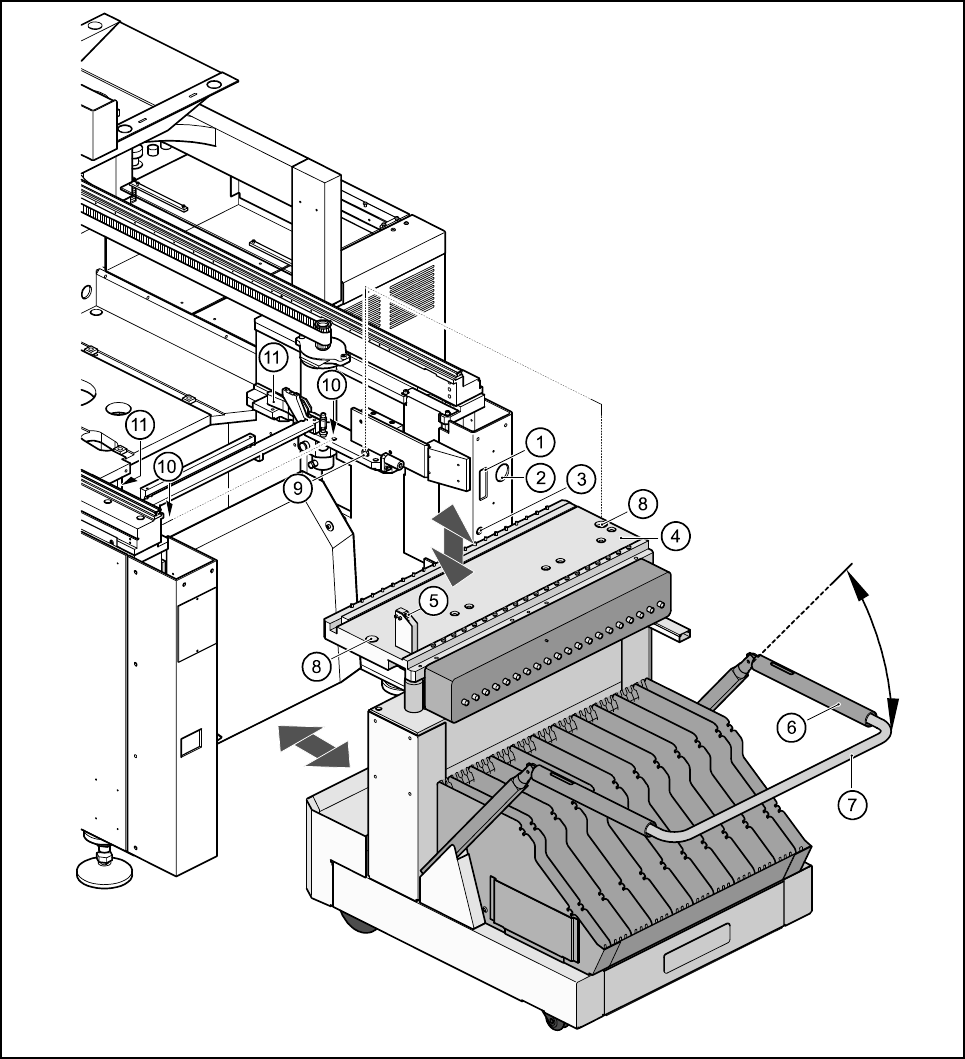

Fig. 6.3.2 Acoplar la mesa intercambiable de componentes móvil
Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.3 Mesa intercambiable de componentes - móvil
6 - 13
Leyenda referente a la Fig. 6.3.2
(1) Conexión para la interfaz de comunicación
(2) Conexión para el abastecimiento de corriente de la mesa intercambiable de componentes
(3) Conexión para el aire comprimido
(4) Placa de la mesa de componentes
(5) Pulsador para elevar y baja la placa de la mesa de componentes
(6) Tubo de mando
(7) Estribo rebatible
(8) Agujeros para los bulones de centrado
(9) Bulones de centrado
(10) Superficies de apoyo para los carriles de deslizamiento de la mesa intercambiable de componentes
(11) Tensor horizontal
Haga clic en el menú VISUALIZACION BASICA (MAIN VIEW) en
el icono PARA EL PROCESO (STOP PROCESSING PCB9.
La placa de circuitos actual se dota hasta el final. Luego se activan los iconos del menú de funciones indi-
viduales.
Haga clic sobre el icono deseado FUNCIONES INDIVIDUALES - PORTICO X (SINGLE FUNCTIONS
GANTRY X) (pórtico 1 o 2).
Haga clic sobre el icono FUNCIONES DE PORTICO (GANTRY FUNCTIONS).
En este menú haga clic en el botón APROXIMACION A LA POSICION DE EQUIPAMIENTO (GO TO
SETUP POSITION).
El cabezal de dotar seleccionado se desplaza sobre el transporte de placas de circuitos, de forma que en
el cambio de mesa de componentes no puede ser deteriorado.
Abra la cubierta de protección del pórtico seleccionado.
Abra las protecciones laterales.
Abra los tensores horizontales (pos. 11)
Tire simultáneamente de ambos tubos de mando (pos. 6) en su dirección y rebata el estribo (pos. 7). De
esta forma bloquea la mesa de componentes en su posición final superior.
Accione el pulsador (pos. 5) para elevar la placa de la mesa de componentes (pos. 4) hasta que alcance
su posición final superior.
Desconecte el enchufe para el abastecimiento de corriente (pos. 2) de la mesa intercambiable de compo-
nentes.
Desconecte el enchufe del cable de control (pos. 1).
Desconecte el enchufe de la alimentación de aire comprimido (pos. 3).
Extraiga la mesa de componentes.
