1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 26
1.2.3 Pulsador fungiforme de PARADA DE EMERGENCIA,
interruptores de las cubiertas de protección

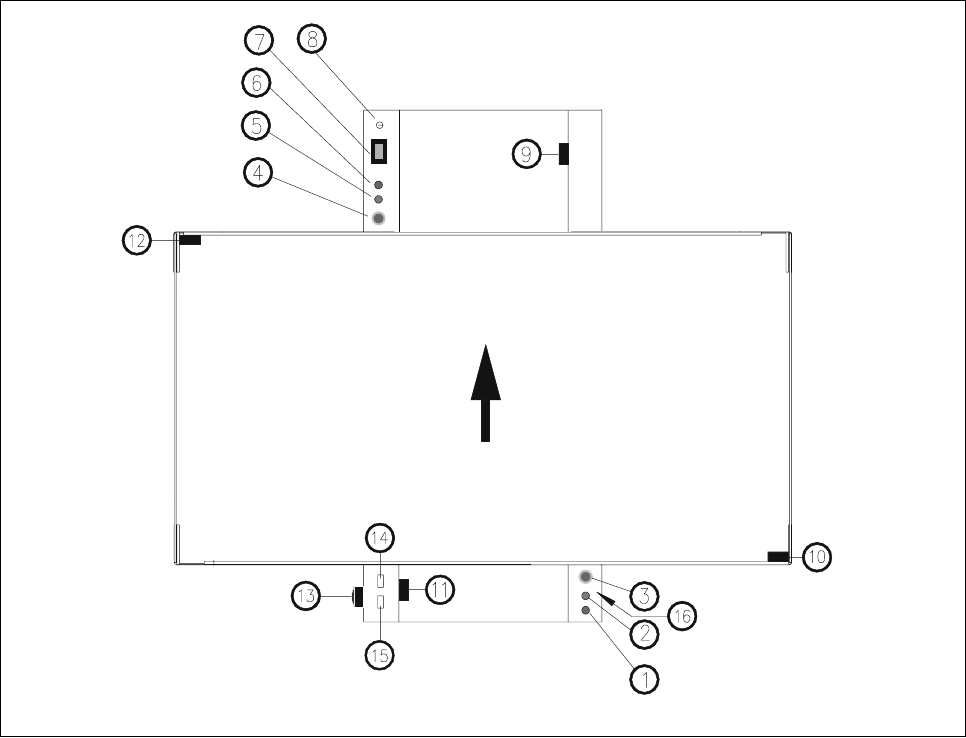

Fig. 1.2.4 Lugar de montaje de los pulsadores y interruptores automáticos K1, K2
- Clave de Fig. 1.2.4
1 Tecla de parada
2 Tecla de arranque
3 Pulsador fungiforme de PARADA DE EMERGENCIA
4 Pulsador fungiforme de PARADA DE EMERGENCIA
5 Tecla de arranque
6 Tecla de parada
7 Contador de componentes
8 Interruptor de llave abierto: posición 0 para servicio normal
cerrado: posición I con fines de mantenimiento
9 Interruptor de las cubiertas de protección (transporte de salida, 00303617-xx)
10 Interruptor de las cubiertas de protección (derecha, 00321417-xx)
11 Interruptor de las cubiertas de protección (transporte de entrada, 00303614-xx)
12 Interruptor de las cubiertas de protección (izquierda, 00321416-xx)
13 Interruptor principal
14 Interruptor automático K1
15 Interruptor automático K2
16 Unidad de aire comprimido
Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 27
1.2.3.1 Descripción de funcionamiento
l Pulsador fungiforme de PARADA DE EMERGENCIA
Al accionar el pulsador fungiforme de PARADA DE EMERGENCIA (Pos. 3 o. Pos 4. en la Fig. 1.2.4) se
desconecta la tensión del motor de los ejes de pórtico. 1
Los ejes del pórtico no tienen fuerza y no representan ningún peligro.
INDICACION
La dotación se interrumpe y puede continuar o se cancela después de que la instalación se encuentra de nu-
evo en capacidad de funcionamiento.
l Interruptor de las cubiertas de protección
Si se abre una de las cubiertas de protección (ver pos. 9, 10, 11 ó 12 en la Fig. 1.2.4), se detienen de inme-
diato los ejes del pórtico. Los ejes del pórtico no tienen fuerza y no representan ningún peligro.
l Interruptor de llave:
Si el interruptor de llave (pos. 8 en la Fig. 1.2.4) se encuentra cerrado (posición I), la estrella puede sincroni-
zarse a baja velocidad con las cubiertas de protección abiertas. Los ejes del pórtico no tienen fuerza y no
representan ningún peligro.
INDICACION
En servicio normal permanece el interruptor de llave abierto, es decir en posición 0.
ADVERTENCIA
Solamente personal calificado e instruido puede abrir las cubiertas de protección con el interruptor de llave
cerrado (posición I)
1.2.3.2 Mensajes de estado y operaciones a ejecutar
Durante el servicio de dotación puede visualizarse en la pantalla los siguientes mensajes. Luego ejecute la
operación indicada en la columna 2.
Estado Visualización en la pantalla Operación a ejecutar
Pulsador fungiforme de
PARADA DE EMERGENCIA
presionado
PARADA DE EMERGENCIA accio-
nado...
Parada de la máquina. Desencla-
var la tecla
Desenclave el pulsador fungiforme de
PARADA DE EMERGENCIA
(Pos. 3 ó 4 en la Fig. 1.2.4)
Accionar la tecla de arranque Pulse la tecla de arranque de color verde
(Pos. 2 ó 5 en la Fig. 1.2.4)
Tab. 1.2 - 1 Visualizaciones en la pantalla con el pulsador de PARADA DE EMERGENCIA presionado o con la
cubierta de protección abierta
1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 28
1.2.4 Bucles de seguridad
Las máquinas automáticas SIPLACE 80S-20/F
4
/F
5
poseen dos circuitos de seguridad independientes super-
visados por los interruptores automáticos K1 y K2. Ambos interruptores automáticos están integrados en el
abastecimiento de corriente (ver pos. 14 y 15 en la Fig. 1.2.4).
PELIGRO
Las máquinas automáticas de la serie SIPLACE son abastecidas con una tensión de red de 3x400VCA
+ 6 % / - 10 %, 50/60Hz.
Por esta razón partes de esta instalación conducen peligrosas tensiones - incluso con el interruptor principal
desconectado. Una manipulación incorrecta de estas máquinas automáticas puede ocasionar la muerte o le-
siones graves, así como daños materiales considerables.
Por esta razón, observe las prescripciones válidas de prevención de accidentes y las prescripciones DIN
(especialmente DIN EN 60204, parte 1) o las prescripciones de su país.
Solamente personal calificado e instruido puede abrir la tapa de la unidad de alimentación de corriente.
Los interruptores automáticos K1 y K2 supervisan los siguientes circuitos:
K1: Circuito de PARADA DE EMERGENCIA, bucles de seguridad de la mesa intercambiable de
componentes o el cambiador wafflepack, interruptor de protección de las cubiertas y liberación
de software
K2: Circuito de PARADA DE EMERGENCIA, K1combinación de protección, liberación de software
e interruptor de llave
En caso de funcionamiento erróneo se activa K1 ó K2. Se interrumpe la tensión de red del transformador de
alta intensidad para el abastecimiento de los motores del pórtico. El motor en estrella del cabezal revólver es
alimentado por una tensión reducida de 70 V a 10 V. Los ejes-dp ó -dR del cabezal de dotación se siguen ali-
mentando con 30 V. La siguiente figura representa los diferentes estados de K1 y K2 y su efecto sobre los
ejes y los componentes de transporte de las placas de circuitos impresos.
Cubierta de protección abierta Cerrar la cubierta Cierre la cubierta de protección
(Pos. 9, 10, 11 ó 12 en la Fig. 1.2.4)
Accionar la tecla de arranque Pulse la tecla de arranque de color verde
(Pos. 2 ó 5 en la Fig. 1.2.4)
Estado Visualización en la pantalla Operación a ejecutar
Tab. 1.2 - 1 Visualizaciones en la pantalla con el pulsador de PARADA DE EMERGENCIA presionado o con la
cubierta de protección abierta
