1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 24
1.2.1.1 Generalidades
El área de avance de los pórticos está cubierta con dos cubiertas de protección. Cuando usted desea abrir
las cubiertas de protección, pulse primero la tecla de parada (pos. 1 en la Fig. 1.2.2) ó el pulsador fungiforme
de PARADA DE EMERGENCIA (pos. 2 en la Fig. 1.2.2). Los ejes de pórtico se desacoplan y paran de inme-
diato.
Si se abre una de las cubiertas de protección o una de las tapas en el transporte de entrada o de salida, los
ejes de pórtico se desacoplan y paran de inmediato.
Con el interruptor de llave cerrado (posición I) puede, con las cubiertas de protección abiertas, seguir la
cadencia de la estrella a velocidad reducida.
Accionando el pulsador fungiforme de PARADA DE EMERGENCIA se detiene la dotación. Luego puede can-
celar o continuar la dotación de la placa de circuitos impresos. Las protecciones laterales pueden abrirse
estando la máquina parada con el objeto de rellenar con componentes.
ADVERTENCIA
¡Solamente personal calificado e instruido puede abrir las cubiertas de protección con el interruptor de llave
cerrado (posición I) !
Fig. 1.2.2 Pulsador de parada y Pulsador fungiforme de PARADA DE EMERGENCIA
- Clave de Fig. 1.2.2
1 Tecla de parada 2 Pulsador fungiforme de PARADA DE EMERGENCIA
Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 25
1.2.2 Protección de acceso en la cinta de entrada / salida
PELIGRO
La protección de acceso debe siempre ajustarse a la altura de la placa de circuitos impresos en que se trabaja.
Para ello debe existir el espacio mínimo posible entre la protección de acceso y la regleta de protección.
La protección de acceso está montada en la cinta de entrada y salida del transporte de placas de circuitos
impresos.
La altura de la protección de acceso debe ajustarse con ayuda de los agujeros oblongos, de forma que la
placa de circuitos en la que se trabaja pueda ser transportada.

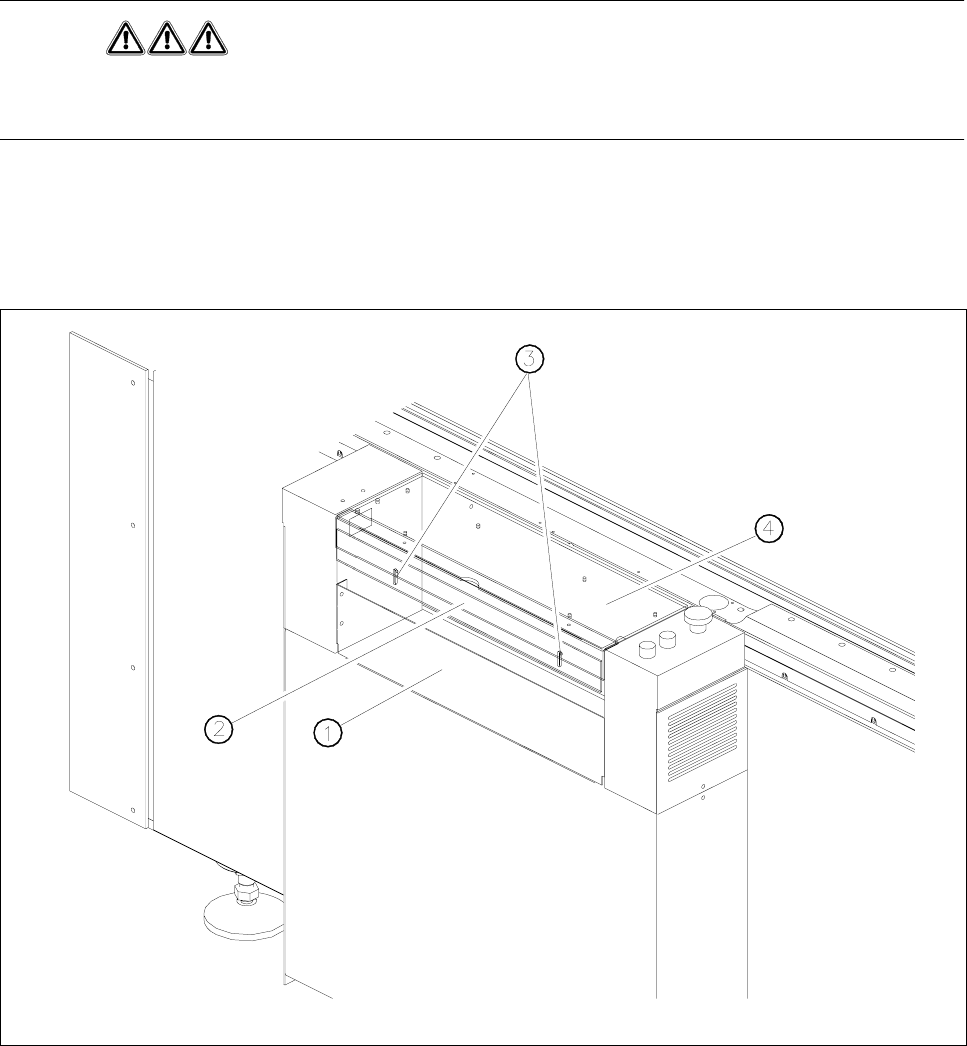

Fig. 1.2.3 Protección de acceso en SIPLACE 80S20/F
4
/F
5
- Clave de la Fig. 1.2.3
1 Regleta de protección (fija) 2 Protección de acceso (ajustable)
3 Agujeros oblongos para el ajuste de altura 4 Tapa
1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 26
1.2.3 Pulsador fungiforme de PARADA DE EMERGENCIA,
interruptores de las cubiertas de protección
Fig. 1.2.4 Lugar de montaje de los pulsadores y interruptores automáticos K1, K2
- Clave de Fig. 1.2.4
1 Tecla de parada
2 Tecla de arranque
3 Pulsador fungiforme de PARADA DE EMERGENCIA
4 Pulsador fungiforme de PARADA DE EMERGENCIA
5 Tecla de arranque
6 Tecla de parada
7 Contador de componentes
8 Interruptor de llave abierto: posición 0 para servicio normal
cerrado: posición I con fines de mantenimiento
9 Interruptor de las cubiertas de protección (transporte de salida, 00303617-xx)
10 Interruptor de las cubiertas de protección (derecha, 00321417-xx)
11 Interruptor de las cubiertas de protección (transporte de entrada, 00303614-xx)
12 Interruptor de las cubiertas de protección (izquierda, 00321416-xx)
13 Interruptor principal
14 Interruptor automático K1
15 Interruptor automático K2
16 Unidad de aire comprimido
