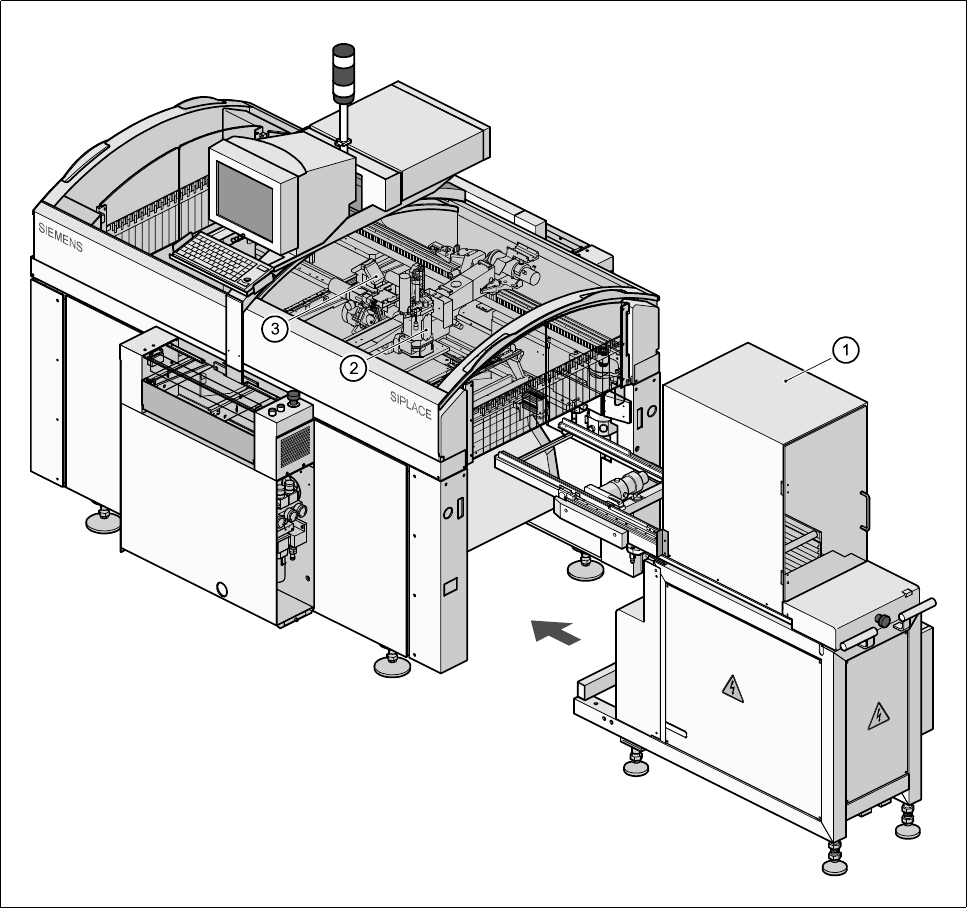

Fig. 6.6.1 Cambiador waffle-pack en la SIPLACE 80F
5
- Clave de la Fig. 6.6.1
1) Cambiador waffle-pack en puesto colocación 1
2) Cabezal colocador IC
3) Cabezal de revólver
6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 20
6.6.2 Generalidades
El uso de circuitos integrados flatpack adquiere una importancia cada vez mayor en la producción de unida-
des normalizadas planas. Estos componentes se cargan casi exclusivamente en cargadores planos (carga-
dores waffle-pack).
El espacio necesario para los cargadores planos, de todas formas, es relativamente grande en comparación
con la densidad de integración de componentes. Además de ello se tienen que cambiar de una forma relati-
vamente frecuente estos cargadores planos debido a la poca capacidad de componentes, para lo cual se
tiene que interrumpir la colocación de componentes durante el cambio manual.
Con el uso de un cambiador waffle-pack no se pierde tiempo innecesariamente, ya que se almacan y se cam-
bian automáticamente los cargadores planos. Gracias a un acceso libre de hasta 28 cargadores planos,
aumenta además la oferta de componentes puestos a disposición.
NOTA
El cambiador waffle-pack se encuentra en el lado derecho de la mesa de los componentes de la
SIPLACE 80F
4
.
El cambiador waffle-pack no precisa de toda la anchura de la mesa de componentes. En la mesa quedan
10 puestos de colocación libres por cada lado, los cuales pueden utilizarse p. ej. para módulos de cintas
20 x 8 mm.
Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.6 Cambiador de waffle-pack
6 - 21
6.6.3 Principio del cambiador waffle -pack
Con el cambiador waffle-pack de la SIPLACE 80F
4
es posible almacenar y cambiar automáticamente hasta
28 cargadores planos. Los soportes para los cargadores planos (nivel) están numerados de forma ascen-
dente (1 - 28).
El depósito de cargadores se desplaza en sentido vertical, hasta que el nivel deseado se encuentre en la
zona de maniobras del eje horizontal. El eje horizontal recoge seguidamente el soporte de los cargadores del
nivel y lo transporta a la zona de acceso del cabezal colocador.
En la siguiente Fig. 6.6.2 se muestra el principio básico del cambiador waffle-pack.

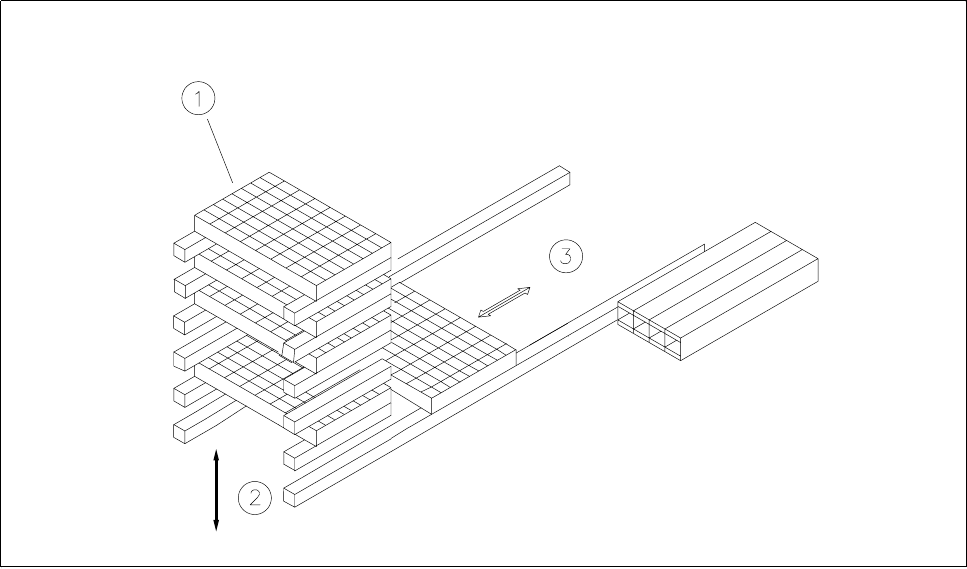

Fig. 6.6.2 Principio del cambiador waffle-pack
- Clave de la Fig. 6.6.2
1) Depósito de cargadores 2) Elevador
3) Eje horizontal
6.6.3.1 Secuencia funcional
l Premisas:
En el equipamiento se deben definir cargadores planos con los correspondientes componentes. Después de
la conversión del equipamiento, el depósito de cargadores debe desplazarse hasta la referencia. La cámara
de placas de circuitos debe desplazarse hasta las marcas situadas en el talón de arrastre (ver Fig. 6.6.3).
