0 Introducción Instrucciones de uso SIPLACE 80S-20/F4/F5 0.4 Vista general de componentes de la máquina Edición 05/99 CE S P A a partir de la versión de software SR.405.xx 0 - 24 0.4.4 Vista general de SIPLAC E 80F 5 con…
Instrucciones de uso SIPLACE 80S-20/F4/F5 0 Introducción
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 0.4 Vista general de componentes de la máquina
0 - 23
0.4.3 Vista general de la SIPLACE 80F
5

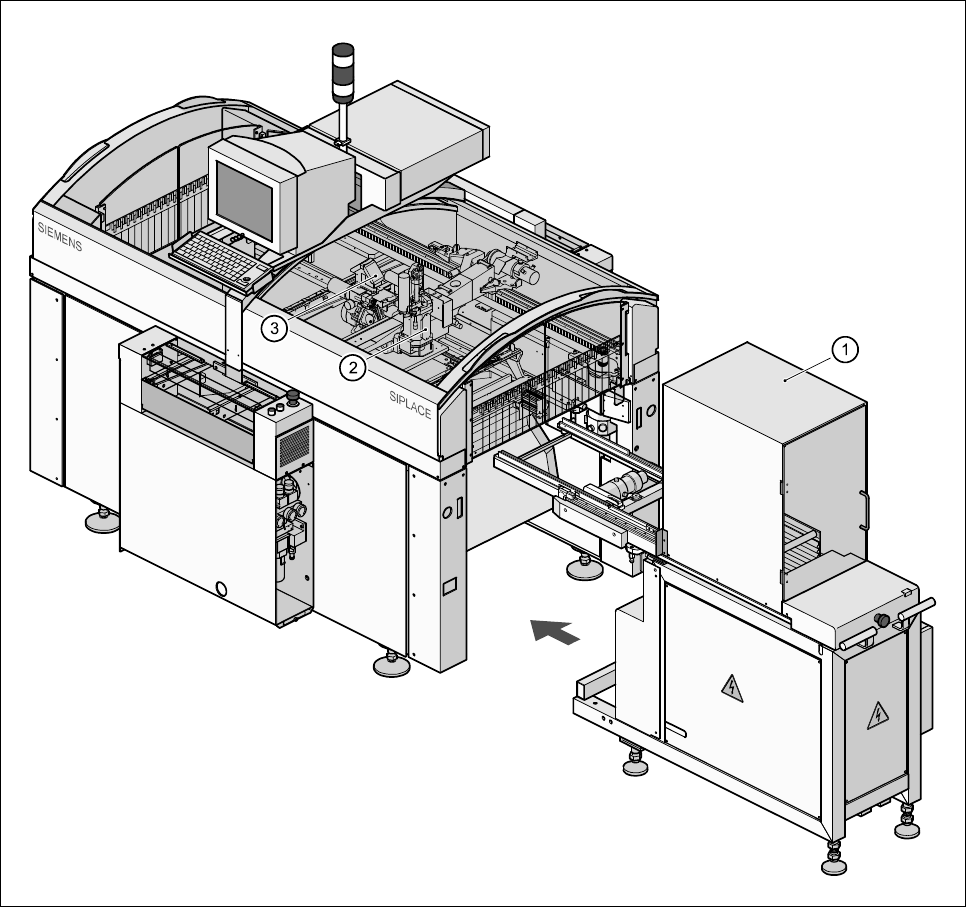

Fig. 0.4.3 Vista general de la SIPLACE 80F
5
- Clave de la Fig. 0.4.3
1) Puesto de colocación 1 2) Cabezal de dotar IC
3) Pórtico 1 4) Cabezal revólver 6x
5) Puesto de colocación 3
0 Introducción Instrucciones de uso SIPLACE 80S-20/F4/F5
0.4 Vista general de componentes de la máquina Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
0 - 24
0.4.4 Vista general de SIPLACE 80F
5
con cambiador wafflepack
Fig. 0.4.4 Vista general de SIPLACE 80F
5
con cambiador wafflepack
- Clave de la Fig. 0.4.4
1) Cambiador wafflepack
2) Cabezal IC
3) Cabezal revólver
Instrucciones de uso SIPLACE 80S-20/F4/F5 0 Introducción
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 0.4 Vista general de componentes de la máquina
0 - 25
0.4.5 Vista general del cabezal revólver 12x

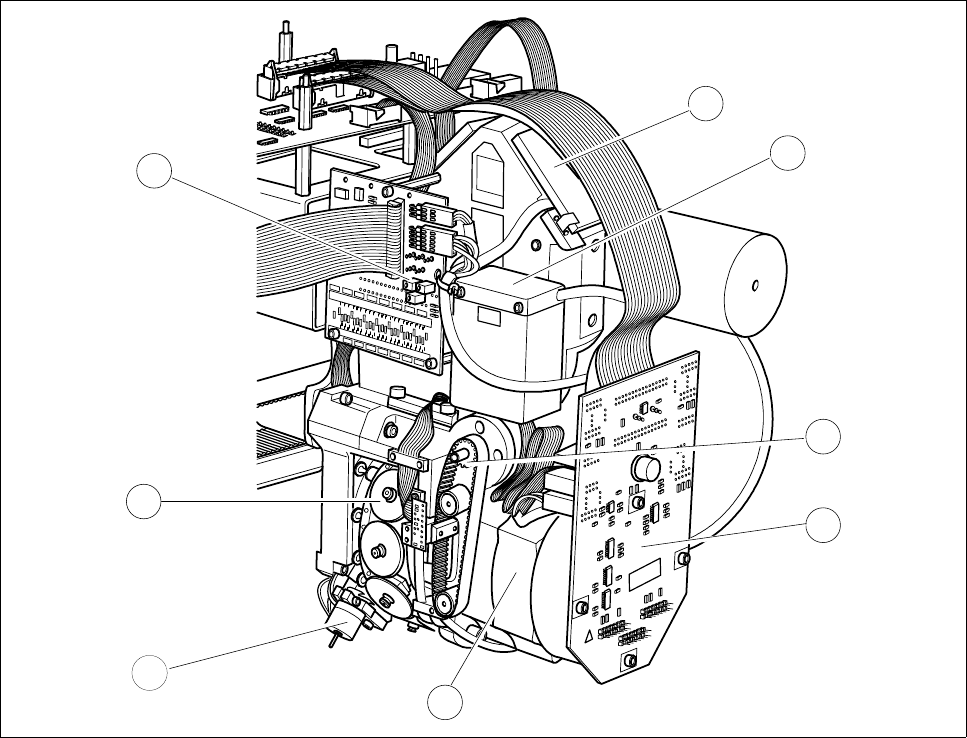

Fig. 0.4.5 Vista general del cabezal revólver 12x
- Clave de Fig. 0.4.5
1) Placa de circuitos para el control de la iluminación de componentes
2) Pinolas (1 hasta 12)
3) Unidad colocadora para posición expulsión
4) Accionamiento radial
5) Placa distribuidora intermedia
6) Accionamiento eje Z
7) Cámara para centraje óptico componentes
8) Sistema de iluminación de componentes
