1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.1 Instrucciones de seguridad
1 - 22
Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 23
1.2 Sistemas de seguridad
1.2.1 Capotas protectoras

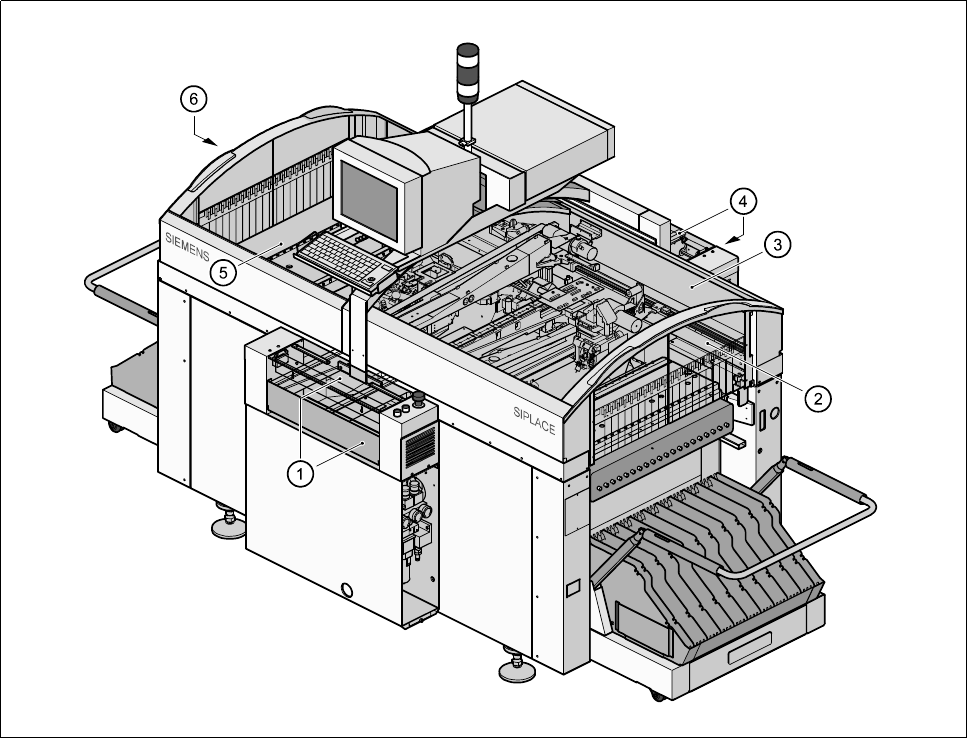

Fig. 1.2.1 Sistemas de protección SIPLACE 80S20/F
4
/F
5
- Clave de Fig. 1.2.1
1 Tapa y protección de acceso en la cinta de entrada 2 Protecciones del lado derecho
3 Capota de protección 4 Tapa y protección de acceso en la cinta de salida
5 Capota de protección 6 Protecciones del lado izquierdo
1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.2 Sistemas de seguridad
1 - 24
1.2.1.1 Generalidades
El área de avance de los pórticos está cubierta con dos cubiertas de protección. Cuando usted desea abrir
las cubiertas de protección, pulse primero la tecla de parada (pos. 1 en la Fig. 1.2.2) ó el pulsador fungiforme
de PARADA DE EMERGENCIA (pos. 2 en la Fig. 1.2.2). Los ejes de pórtico se desacoplan y paran de inme-
diato.
Si se abre una de las cubiertas de protección o una de las tapas en el transporte de entrada o de salida, los
ejes de pórtico se desacoplan y paran de inmediato.
Con el interruptor de llave cerrado (posición I) puede, con las cubiertas de protección abiertas, seguir la
cadencia de la estrella a velocidad reducida.
Accionando el pulsador fungiforme de PARADA DE EMERGENCIA se detiene la dotación. Luego puede can-
celar o continuar la dotación de la placa de circuitos impresos. Las protecciones laterales pueden abrirse
estando la máquina parada con el objeto de rellenar con componentes.
ADVERTENCIA
¡Solamente personal calificado e instruido puede abrir las cubiertas de protección con el interruptor de llave
cerrado (posición I) !

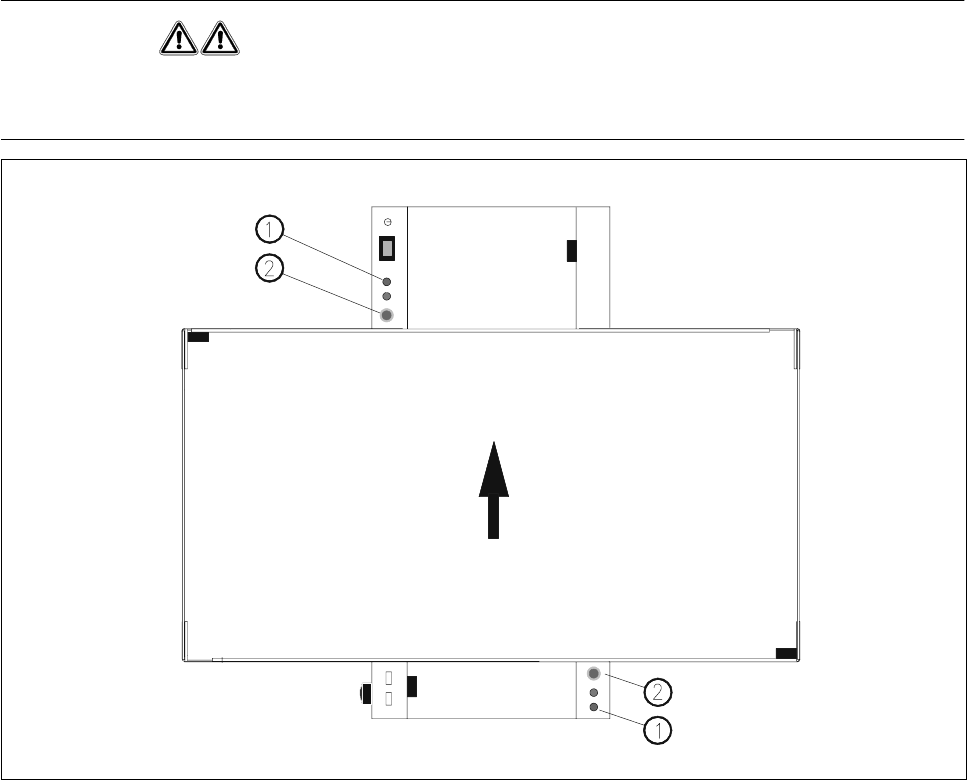

Fig. 1.2.2 Pulsador de parada y Pulsador fungiforme de PARADA DE EMERGENCIA
- Clave de Fig. 1.2.2
1 Tecla de parada 2 Pulsador fungiforme de PARADA DE EMERGENCIA
