2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5 2.1 Pantalla y elementos de man do Edición 05/99 CE SP A a partir de la v ersión de software SR.405.xx 2 - 8 2.1.5 Lápiz de lector de CODIGOS D…
Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.1 Pantalla y elementos de mando
2 - 7
2.1.4 Ordenador de estación
El ordenador de estación de la SIPLACE 80S20/F
4
/F
5
se realiza con un PC compatible IBM. Como carcasa
se emplea un pequeño modelo de sobremesa.
Fig. 2.1.3 Ordenador de sobremesa
- Clave de la Fig. 2.1.3
1 Disquetera de 3,5" 2 Unidad DC-ROM
2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5
2.1 Pantalla y elementos de mando Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
2 - 8
2.1.5 Lápiz de lector de CODIGOS DE BARRAS (opcional)
El lápiz lector de códigos de barras le ayuda principalmente durante la producción a leer con rapidez y fiabili-
dad códigos de barras de componentes de las bobinas de componentes y códigos de barras de pistas desde
la barra de códigos de barras de la máquina. La lectura correcta de cada bloque de datos es confirmada por
una señal acústica.
Fig. 2.1.4 Lector óptico de códigos de barras
- Clave de la Fig. 2.1.4
1 Lector óptico de códigos de barras
Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.1 Pantalla y elementos de mando
2 - 9
2.1.6 Interruptores de la máquina
La Fig. 2.1.5 muestra la ubicación del interruptor general, interruptor de las capotas, pulsadores de puesta en
marcha y paro, pulsador fungiforme de PARADA DE EMERGENCIA e interruptores con llave de la máquina.
ADVERTENCIA
El interruptor con llave debe ser accionado exclusivamente por personal debidamente cualificado para opera-
ciones de servicio o mantenimiento. En todos los demás casos, la llave se ha de proteger contra un acceso
no autorizado, ya que, de lo contrario, pueden producirse graves lesiones o daños a la máquina.

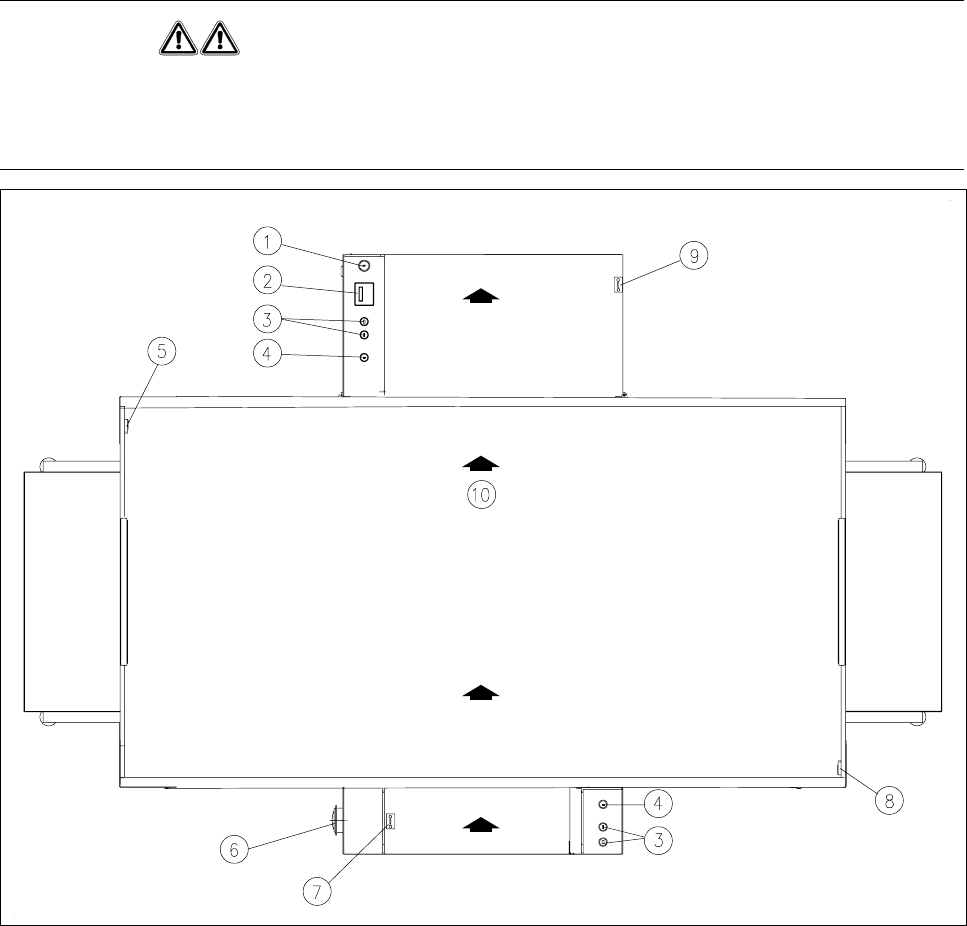

Fig. 2.1.5 Ubicación de los interruptores en la máquina
- Clave de la Fig. 2.1.5
1 Interruptor con llave 2 Contador de componentes
3 Pulsador puesta en marcha y paro 4 Pulsador fungiforme de PARADA DE EMERGENCIA
5 Interruptor en la cubierta, izquierda 6 Interruptor principal
7 Interruptor de la cubierta, cinta de entrada 8 Interruptor en la cubierta, derecha
9 Interruptor de la cubierta, cinta de salida 10 Dirección de transporte
