Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.3 Mesa intercambiable de componentes - móvil
6 - 13
Leyenda referente a la Fig. 6.3.2
(1) Conexión para la interfaz de comunicación
(2) Conexión para el abastecimiento de corriente de la mesa intercambiable de componentes
(3) Conexión para el aire comprimido
(4) Placa de la mesa de componentes
(5) Pulsador para elevar y baja la placa de la mesa de componentes
(6) Tubo de mando
(7) Estribo rebatible
(8) Agujeros para los bulones de centrado
(9) Bulones de centrado
(10) Superficies de apoyo para los carriles de deslizamiento de la mesa intercambiable de componentes
(11) Tensor horizontal
Haga clic en el menú VISUALIZACION BASICA (MAIN VIEW) en
el icono PARA EL PROCESO (STOP PROCESSING PCB9.
La placa de circuitos actual se dota hasta el final. Luego se activan los iconos del menú de funciones indi-
viduales.
Haga clic sobre el icono deseado FUNCIONES INDIVIDUALES - PORTICO X (SINGLE FUNCTIONS
GANTRY X) (pórtico 1 o 2).
Haga clic sobre el icono FUNCIONES DE PORTICO (GANTRY FUNCTIONS).
En este menú haga clic en el botón APROXIMACION A LA POSICION DE EQUIPAMIENTO (GO TO
SETUP POSITION).
El cabezal de dotar seleccionado se desplaza sobre el transporte de placas de circuitos, de forma que en
el cambio de mesa de componentes no puede ser deteriorado.
Abra la cubierta de protección del pórtico seleccionado.
Abra las protecciones laterales.
Abra los tensores horizontales (pos. 11)
Tire simultáneamente de ambos tubos de mando (pos. 6) en su dirección y rebata el estribo (pos. 7). De
esta forma bloquea la mesa de componentes en su posición final superior.
Accione el pulsador (pos. 5) para elevar la placa de la mesa de componentes (pos. 4) hasta que alcance
su posición final superior.
Desconecte el enchufe para el abastecimiento de corriente (pos. 2) de la mesa intercambiable de compo-
nentes.
Desconecte el enchufe del cable de control (pos. 1).
Desconecte el enchufe de la alimentación de aire comprimido (pos. 3).
Extraiga la mesa de componentes.
6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.3 Mesa intercambiable de componentes - móvil
6 - 14
6.3.3 Acoplar la mesa intercambiable de componentes
ADVERTENCIA
Controle que el cabezal de dotar se encuentre fuera del área de la mesa intercambiable de componentes.
CUIDADO
Al acoplar la mesa intercambiable de componentes tenga en cuenta que la placa de la mesa se encuentre en
su posición final superior y el estribo esté rebatido (pos. 7).
Recorte la cinta vacía de los módulos de alimentación.
Controle si la superficie de apoyo (pos. 10) para la placa de la mesa de componentes está limpia.
Desplace con cuidado la mesa intercambiable de componente en la máquina automática.
Conecte el enchufe de alimentación de aire comprimido (pos. 3).
Conecte el cable de control (pos. 1).
Conecte el cable de abastecimiento de corriente (pos. 2) para la mesa intercambiable de componentes.
Tire simultáneamente de ambos tubos de mando (pos. 6) en su dirección y luego baje el estribo (pos. 7)
de la mesa intercambiable de componentes para poder bajar la placa de la misma.
Controle si los agujeros de centrado de la placa de la mesa de componentes se encuentran exactamente
sobre los bulones de centrado de la máquina automática.
Accione el pulsador (pos. 5) hasta que la placa de la mesa de componentes se encuentre en su posición
final superior.
Suelte el pulsador. La placa de la mesa de componentes baja.
Observe que los pernos de centrado agarren en los agujeros de centrado de la placa de la mesa de com-
ponentes y la placa de la mesa de componentes haya bajado completamente .
Rebata el estribo (pos. 7) de la mesa intercambiable de componentes.
Bloquee ambos tensores horizontales (pos. 11).
Cierre las protecciones laterales y la cubierta de protección.
Arranque la máquina automática con la tecla respectiva.
Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.4 Dispos. de corte de cinta vacía en la máquina aut. SIPLACE 80S-20/F4
6 - 15
6.4 Dispos. de corte de cinta vacía en la máquina aut.
SIPLACE 80S-20/F
4
6.4.1 Generalidades
La máquina automática para dotación de componentes SIPLACE 80S-20/F
4
está equipada en los espacios
de montaje de ambas mesas de componentes con un dispositivo de corte de cinta. El dispositivos de corte de
cinta sirve para cortar los desechos de cintas. Los trozos cortados caen a un recipiente de desechos debajo
de la mesa de componentes.
Vacíe a diario este recipiente para desechos.

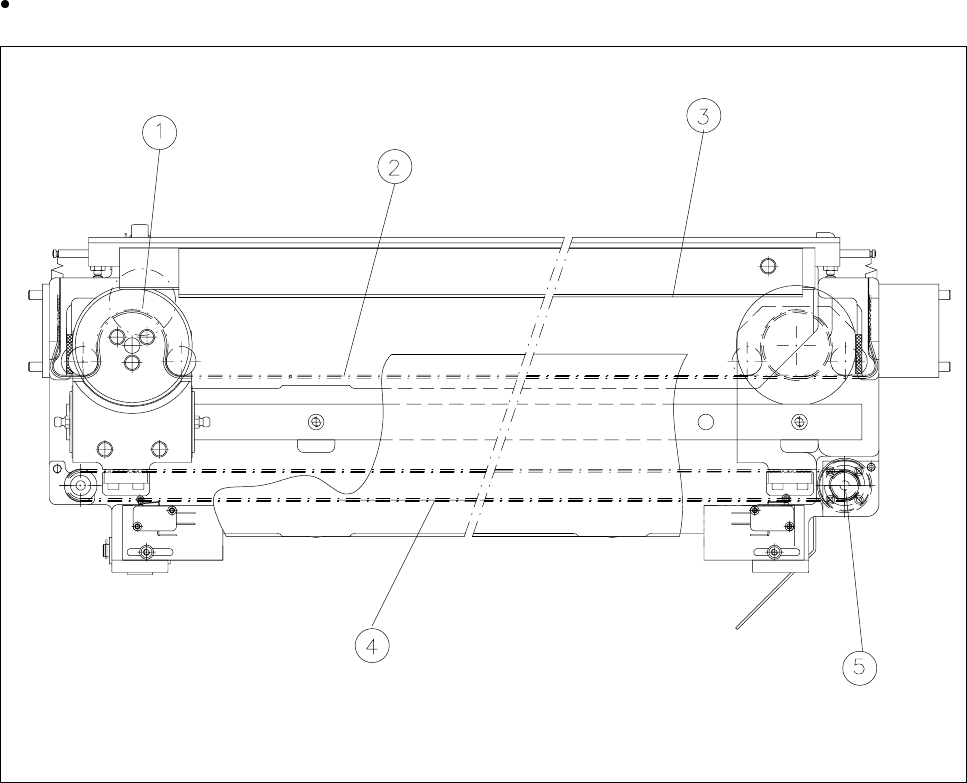

Fig. 6.4.1 Dispositivo de corte de cinta vacía
- Clave de la Fig. 6.4.1
1) Cuchilla circular 2) Correa dentada para la cuchilla circular
3) Borde de corte 4) Correa dentada motriz
5) Motor de accionamiento
