4. 检测软件 4.3. 自动检测模式
4.3. 自动检测模式
4.3.1. 打开作业文档
手动检查模式和相同的内容打开作业文件
选择程序顶部菜单栏上的“加载作业”按钮。
双击 按钮
当出现“作业文件管理器”时，选择要处理的作业文件，选择“确定”按钮，作业文件将被打开。
作业文件管理窗口
4. 检测软件 4.3. 自动检测模式
4.3.2. 自动检查 选项
设定自动检测的选项
检测选项窗口
功能
使用方法
说明
Line No
选择后输入
产线线别设定
Lot No
选择后输入
Lot 生产批次
Inspection Mode
打勾选择
Load 检测 Unload 依序进行
Repeat Mode
打勾选择
Load 检测 Unload Back 依序进行
Continue: 知道点击停止位置持续反复检测
Count: 反复检测指定次数
In Line Mode
打勾选择
通过与前后设施的 SMEMA 通信执行加载/
卸载
NG Viewer
打勾选择
每次 PCB 检查之后，出现 NG Viewer
Inspect Image All Save
打勾选择
勾选时 OK,NG 数据都保存
没勾选时只 NG 数据保存
Reverse Eject
打勾选择
Unload 时移动到 PCB 投入如位置.
检测选项

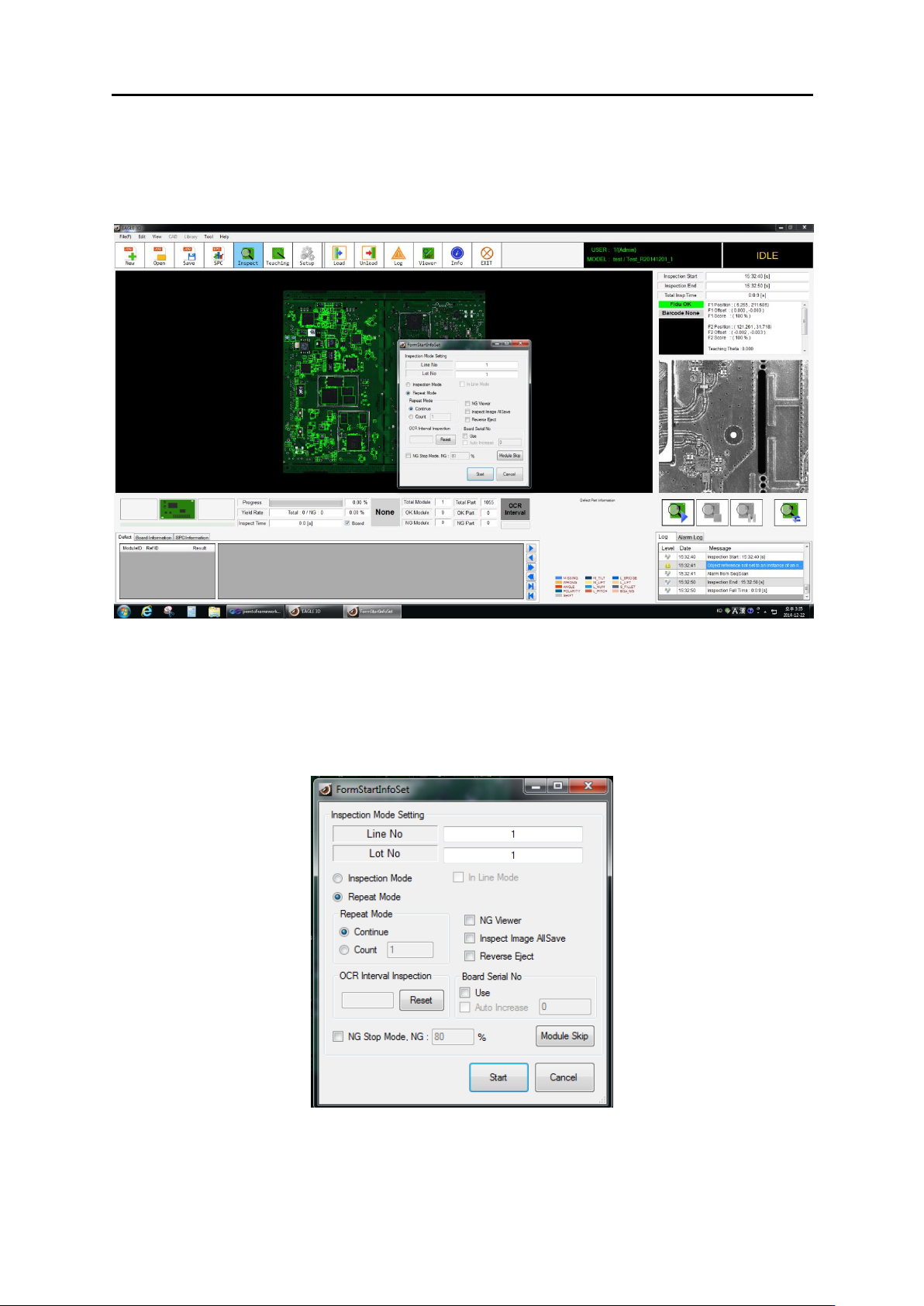

4. 检测软件 4.3. 自动检测模式
4.3.3. 自动检测
从 PCB 输入到 PCB 排放的检查进度信息说明
- 从顶部菜单栏中选择<检查>。
- 点击开始检测按钮弹出检测选项窗口。
检测选项窗口
