Eagle 3D-8800_MANUAL-中文.pdf - 第170页
6. SPC 6.2. 使用者环境 S tatistics char t 显示检测结果的 Worst Defect 功能 . 数据可按 Boar d / Modul e 选择 . 按一个 Char t 向下生成 排序 . Char t Count / Persent 形状更改 .
6. SPC 6.2. 使用者环境

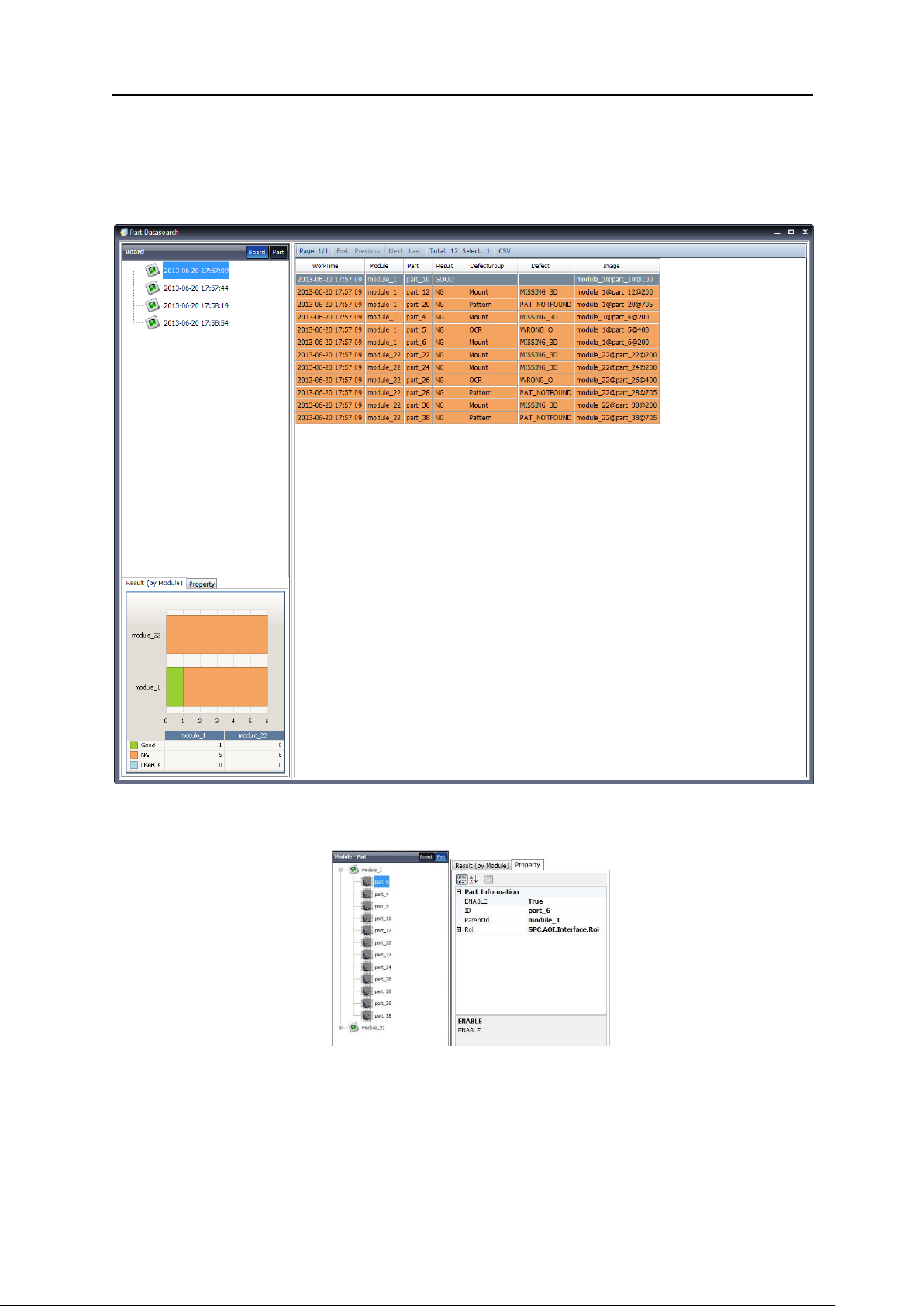

Part data search
Part 数据 Board / Module / Part 中心确认.
Result (by Module) – Module Part Result 确认.
Property – 选择的 Job 信息确认.
6. SPC 6.2. 使用者环境

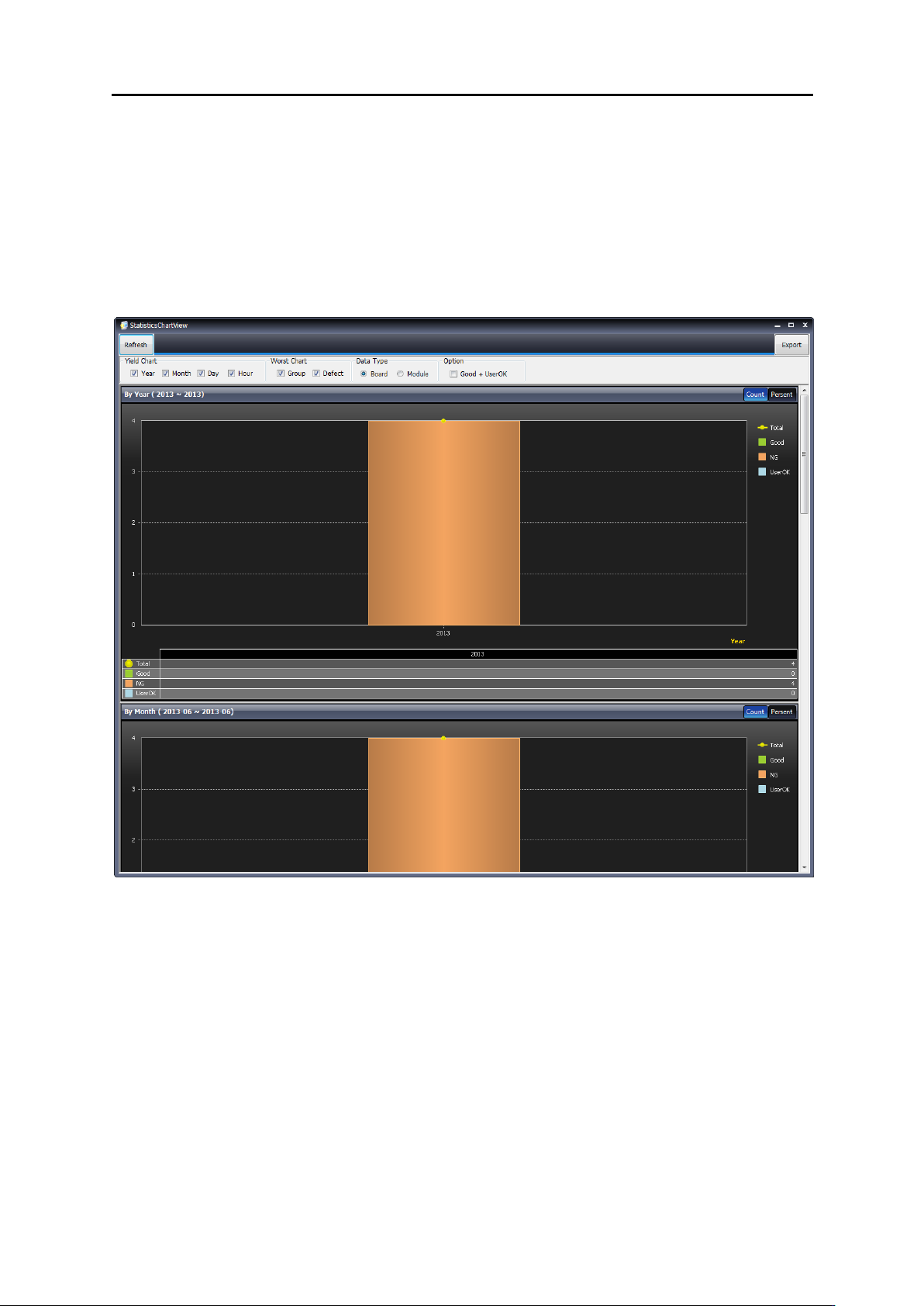

Statistics chart
显示检测结果的 Worst Defect 功能.
数据可按 Board / Module 选择.
按一个 Chart 向下生成排序.
Chart Count / Persent 形状更改.
6. SPC 6.2. 使用者环境

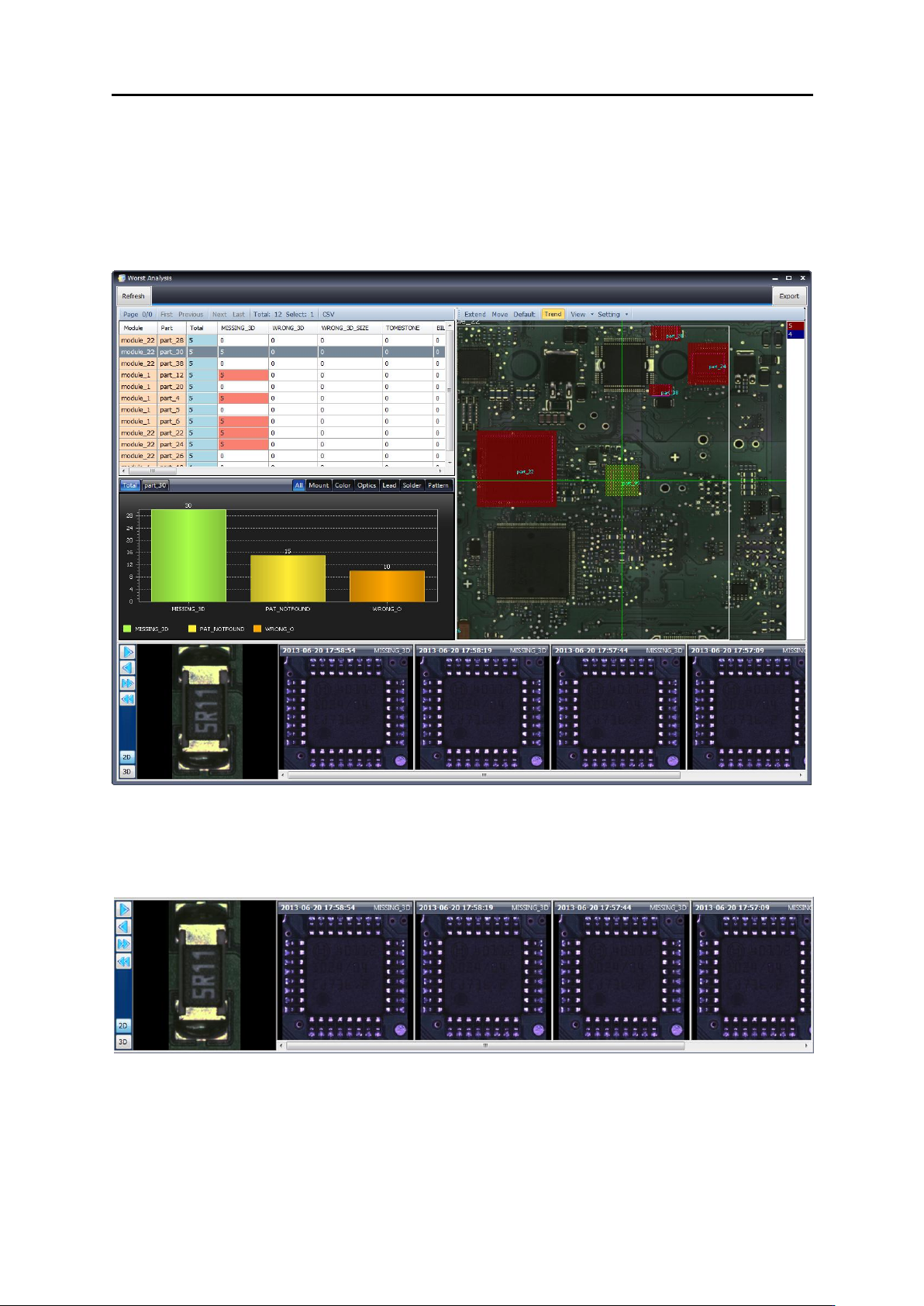

Defect analysis
Defect Part 的多样化分析.
个 Part 的 Defect 发生根据顺序排序成列表显示. 根据选择 Chart 右侧 PCB Viewer 进行连接.
Worst Chart 显示. 根据选择 Part 的 Worst Defect 显示.
根据选择 5 个 Defect 更新. 根据 Defect lmage 发生时间按顺序显示. 2D / 3D 可更改.
