5. 教学 5.1. 新程序生成
@
(
}
:
#
)
\\
\
$
+
|
%
=
,
5.1.1.3. 扫图大小设定
设定扫图范围：当机器设定到零点位置时只需要设定一个点即可，如零点位置是右下角 只要设置左上
角位置就可以设定扫图范围。
Figure. Board Corner
Board Size Teaching Case
Case
Description
Input TL, BR
左上角和右下角设定
Input TL
左上角设定
Board Alignment Position : Setup > Machine Pos. > Board Origin Pos.
Input Board Size
Enable 输入实际 PCB 尺寸
为了进行扫图范围设定使用鼠标进行画面移动。
<Set>选择将设定此坐标为 PCB 一角。
Top-Left
Bottom-Right
5. 教学 5.1. 新程序生成

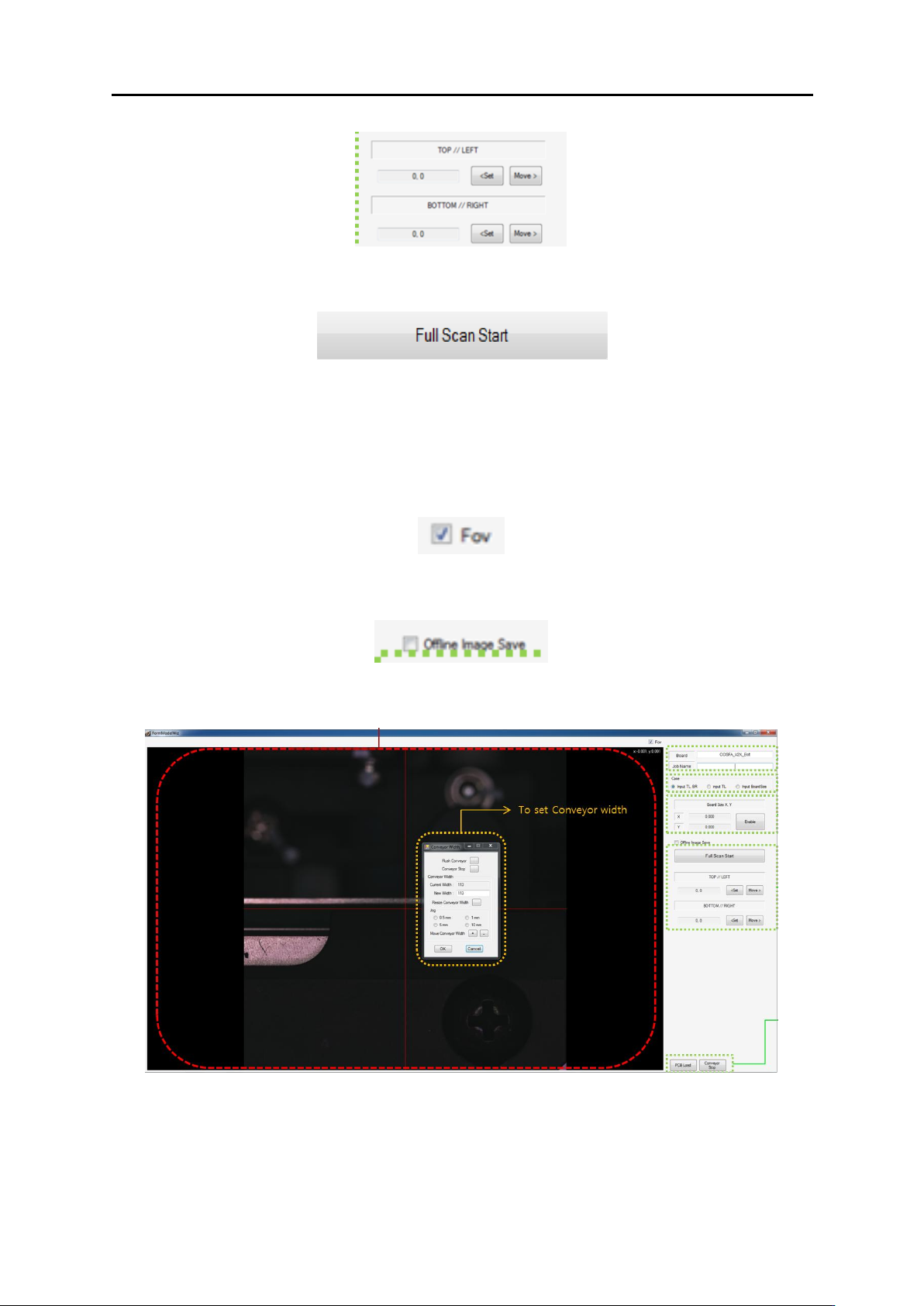

5.1.1.4. 扫图(Full Scan)
Figure. 扫图
点击 <Full Scan Start> 将进行扫图动作。点击<Finish>结束扫图。
如果扫图设定错误可以点击 <FOV>进行重新设定以及扫图。
为了离线调试程序进行离线扫图勾选如下选项。
<Offline Image Save>

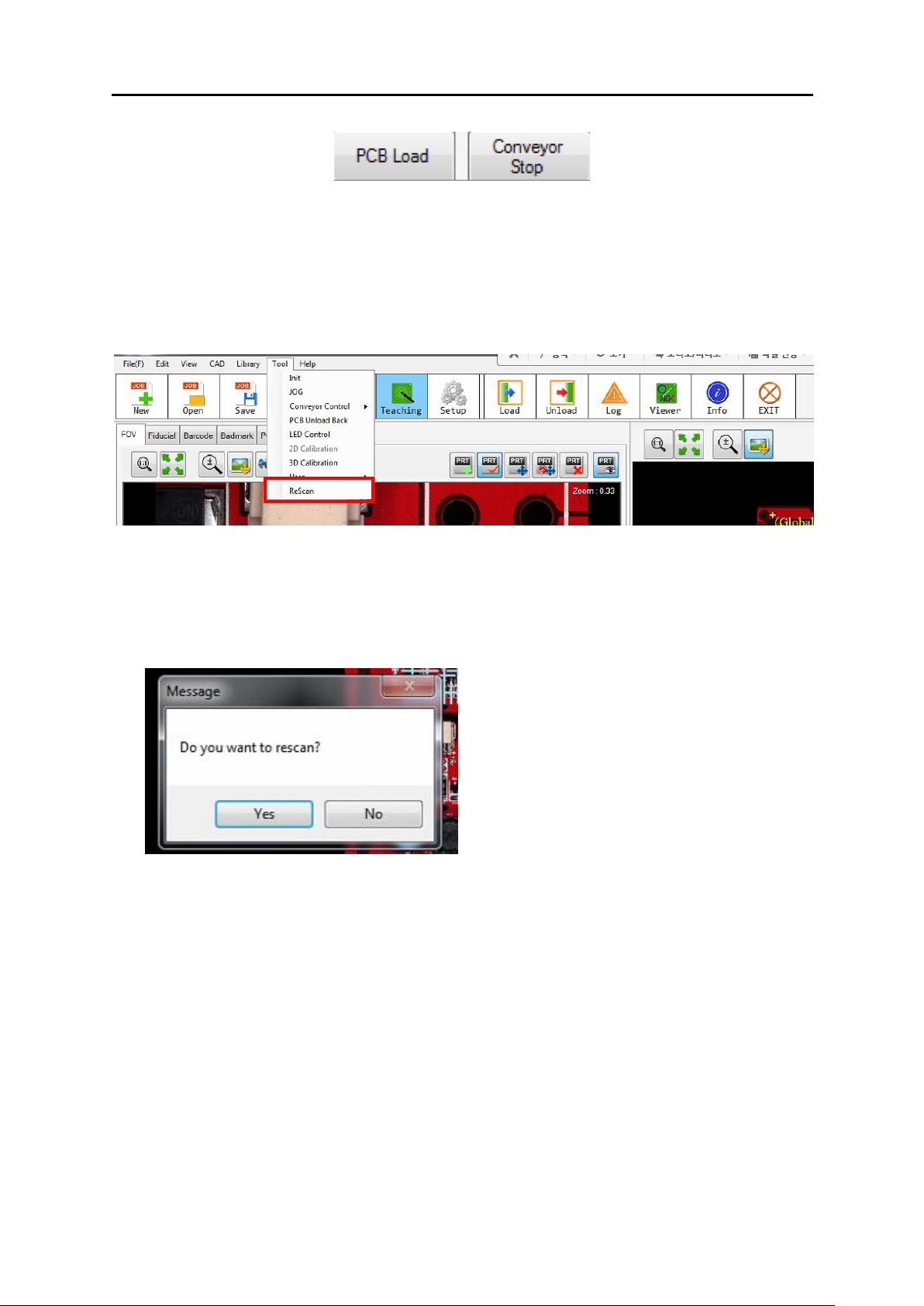

5.1.1.5. 其他
5. 教学 5.1. 新程序生成
PCB Load: 进板
Conveyor Stop: 轨道停止
Rescan 功能
尺寸以及 Mark 点一致的 PCB 可以使用重新扫图功能.
ReSacn
路径为 Tool-> ReScan
- ReScan 弹出询问窗口。.
