软件构造 3.4. 使用 者环境 A. 整板 图显 示 功能 使用方法 说 明 Zoom Fit 选择 对 准窗口 画 面移 动 选择 画 面移 动 放大 缩 小 选择 放大 缩 小 元件 选择 选择 元件 选择 B. 检测 元件列表 显 示所 检测 出的丌良元件列表
软件构造 3.4. 使用者环境

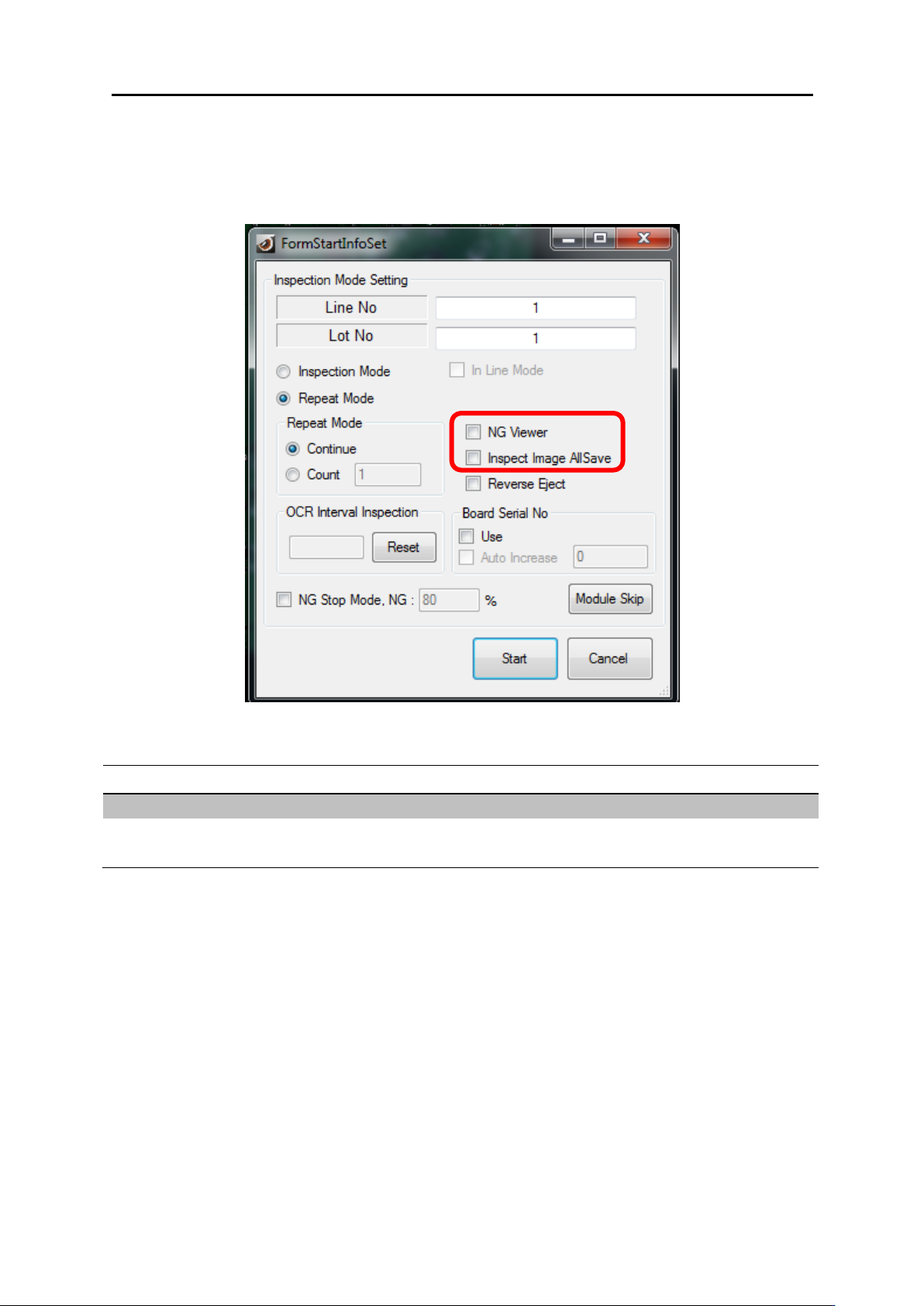

3.4.7. NG (Viewer)
检测窗口选项选择 NG Viewer 使用与否。
检测选项
功能
使用方法
说明
NG Viewer 显示
<NG Viewer> 选择
检测完后弹出 NG Viewer
NG Data 保存
<Inspect Image All Save>
选择
选择时 OK NG 全部保存
丌选择时只保存丌良
选项窗口
NG Viewer
软件构造 3.4. 使用者环境

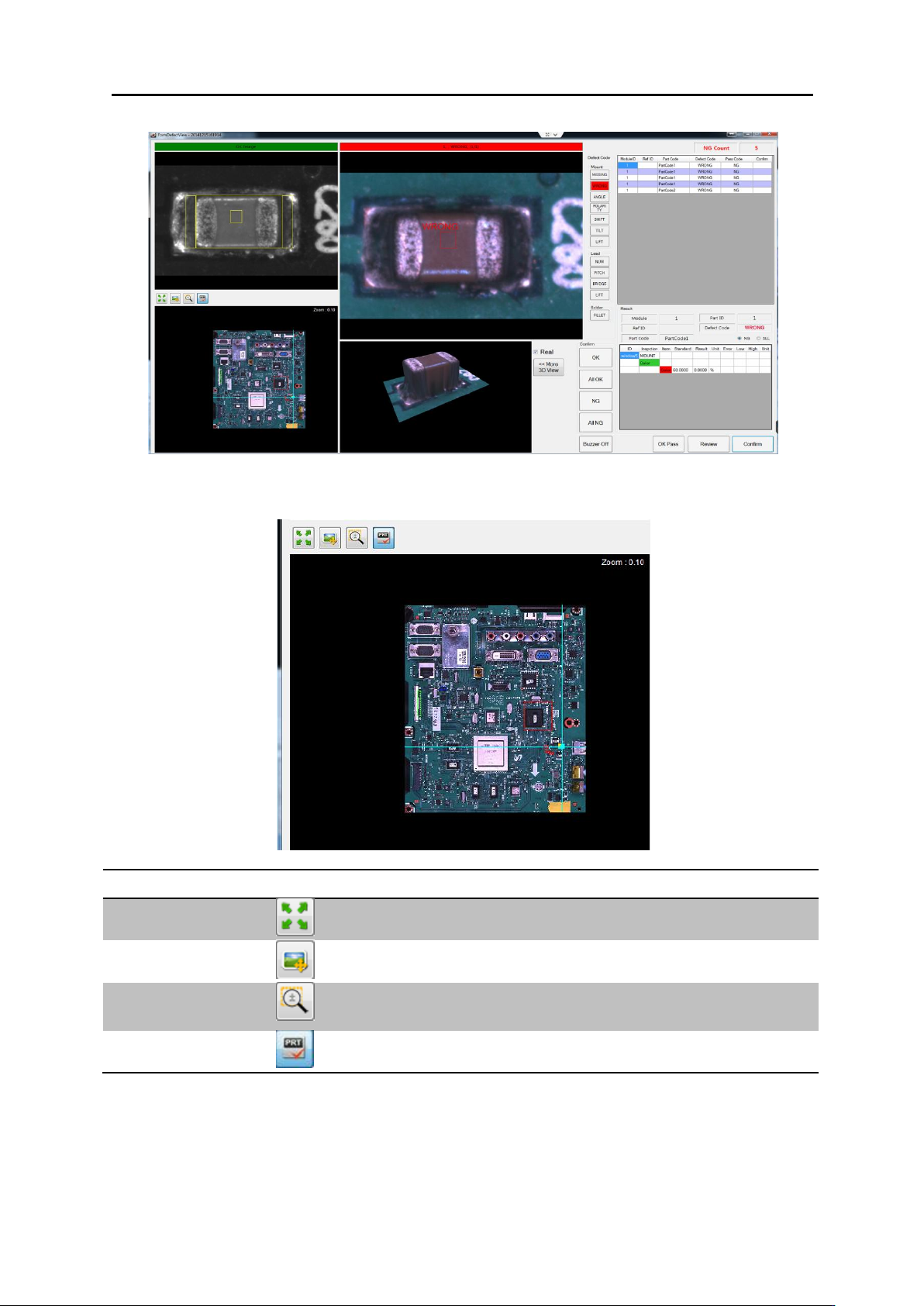

A. 整板图显示
功能
使用方法
说明
Zoom Fit
选择
对准窗口
画面移动
选择
画面移动
放大缩小
选择
放大缩小
元件 选择
选择
元件选择

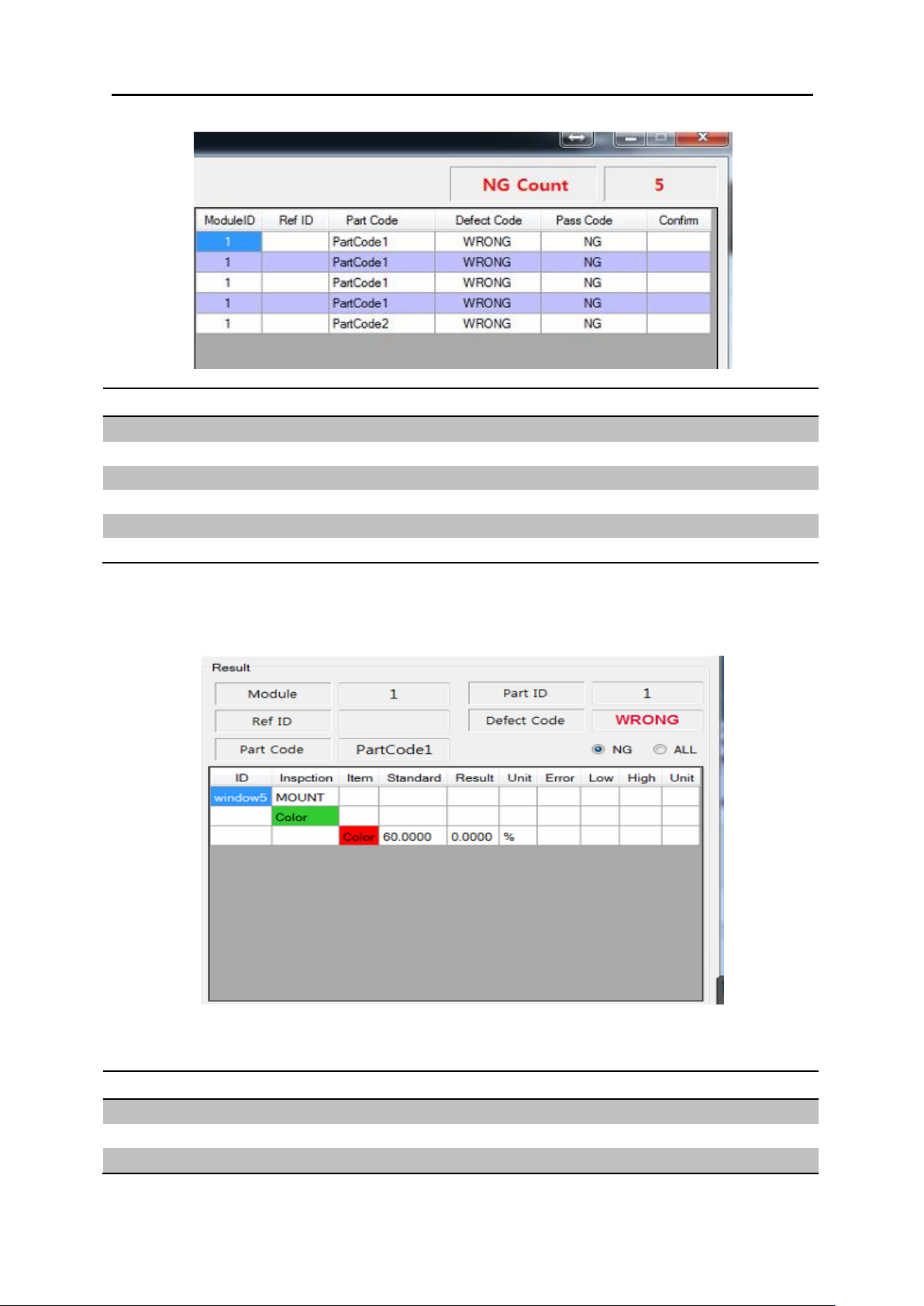

B. 检测元件列表
显示所检测出的丌良元件列表
软件构造 3.4. 使用者环境
功能
使用方法
说明
Module ID
Module ID 显示.
Ref ID
Ref ID 显示.
Part Code
Part Code 显示.
Defect Code
Defect Code 显示.
Pass Code
Pass Code 显示.
Confirm
Confirm Pass Code 显示.
C. 元件 结果显示
功能
使用方法
说明
ID
检测窗口 ID
Inspection
检测属性
Item
检测项目
