4 . 检测软 件构造 4.4 . 直通 模式 操作 员 可以确 认 NG 。 4.3 .5. T op/Bottom 检测模式 T o p 面和 Bottom 面的 Jo b Loading 通过鼠 标点击进行变更 . - 下 点击 Job 同时 Ope n.
4. 检测软件构造 4.4. 直通模式

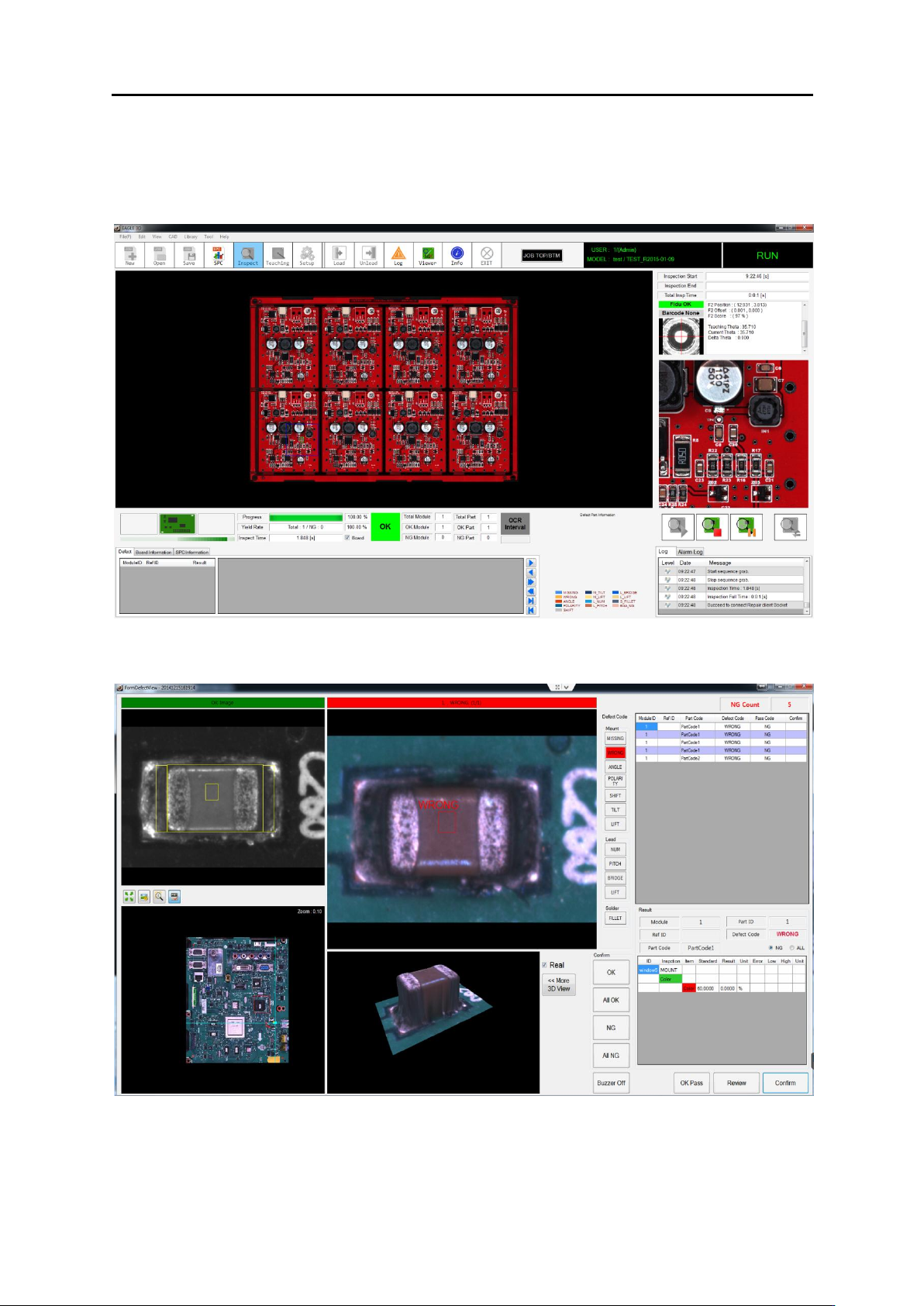

4.3.4.结果确认
NG 检查时，在检查选项窗口中检查 NG 显示 NG 查看器窗口一起出现。
NG 发生时就 NG 表示
如果 NG 发生，则可以在项目表中看到相应 NG 的图像和位置，并带有红色标记。
4. 检测软件构造 4.4. 直通模式

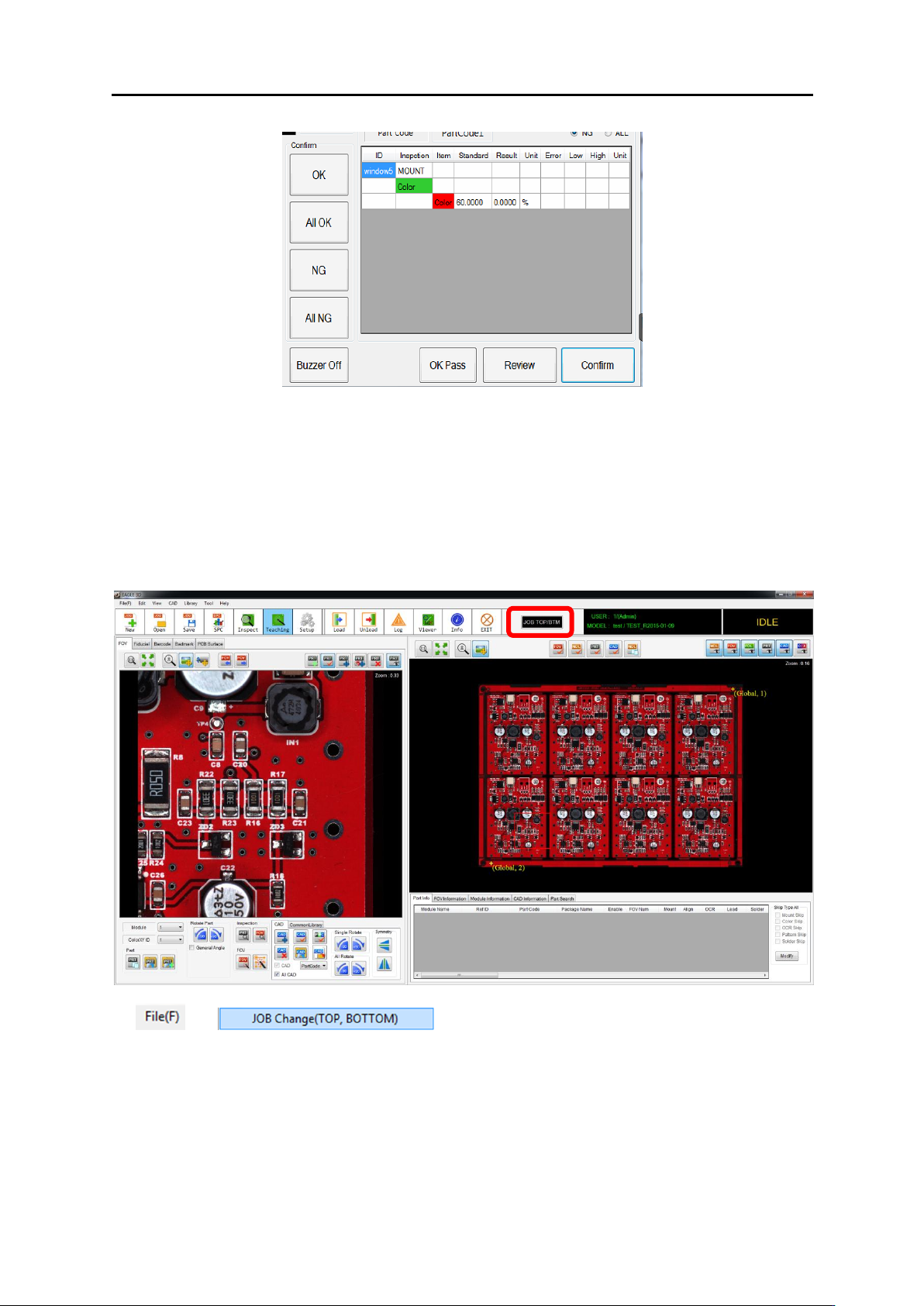

操作员可以确认 NG。
4.3.5. Top/Bottom 检测模式
Top 面和 Bottom 面的 Job Loading 通过鼠标点击进行变更.
- 下 点击 Job 同时 Open.
4. 检测软件构造 4.4. 直通模式

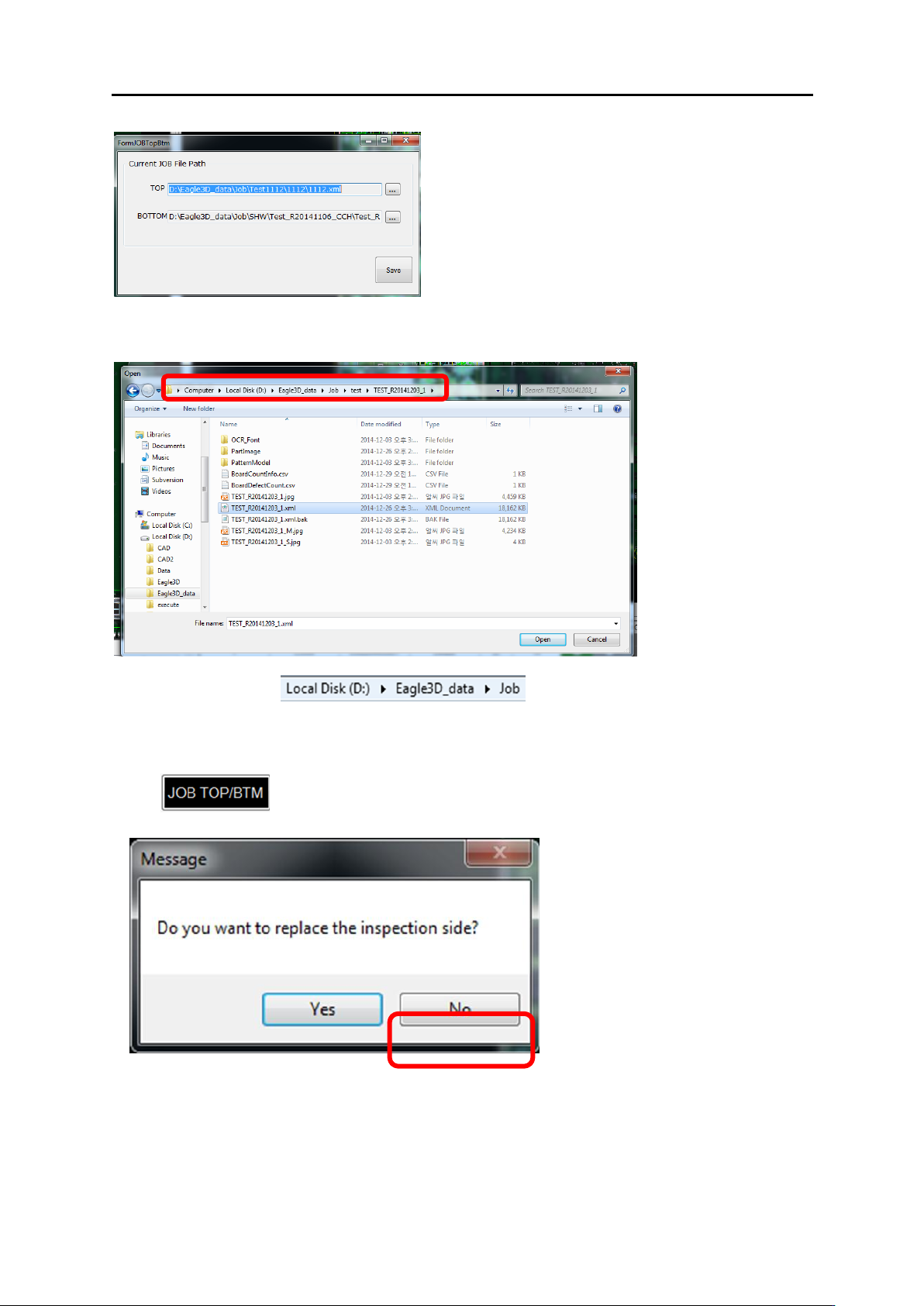

- Top 和 Bottom 的 Job 路径确认后点击需要 Open 的 Job.
- Job Loading 路径 *.xml 文件选择.
Top/Bottom Mode 更改方法
右侧 上端点击弹出 job 是否变更提示窗口.
4.4. 直通模式
