2. 设备构造 2.1. 设备构造 2.1.1. 外部构造 (External structure)
2. 设备构造 2.1. 设备构造
2. 设备构造 2.1. 设备构造

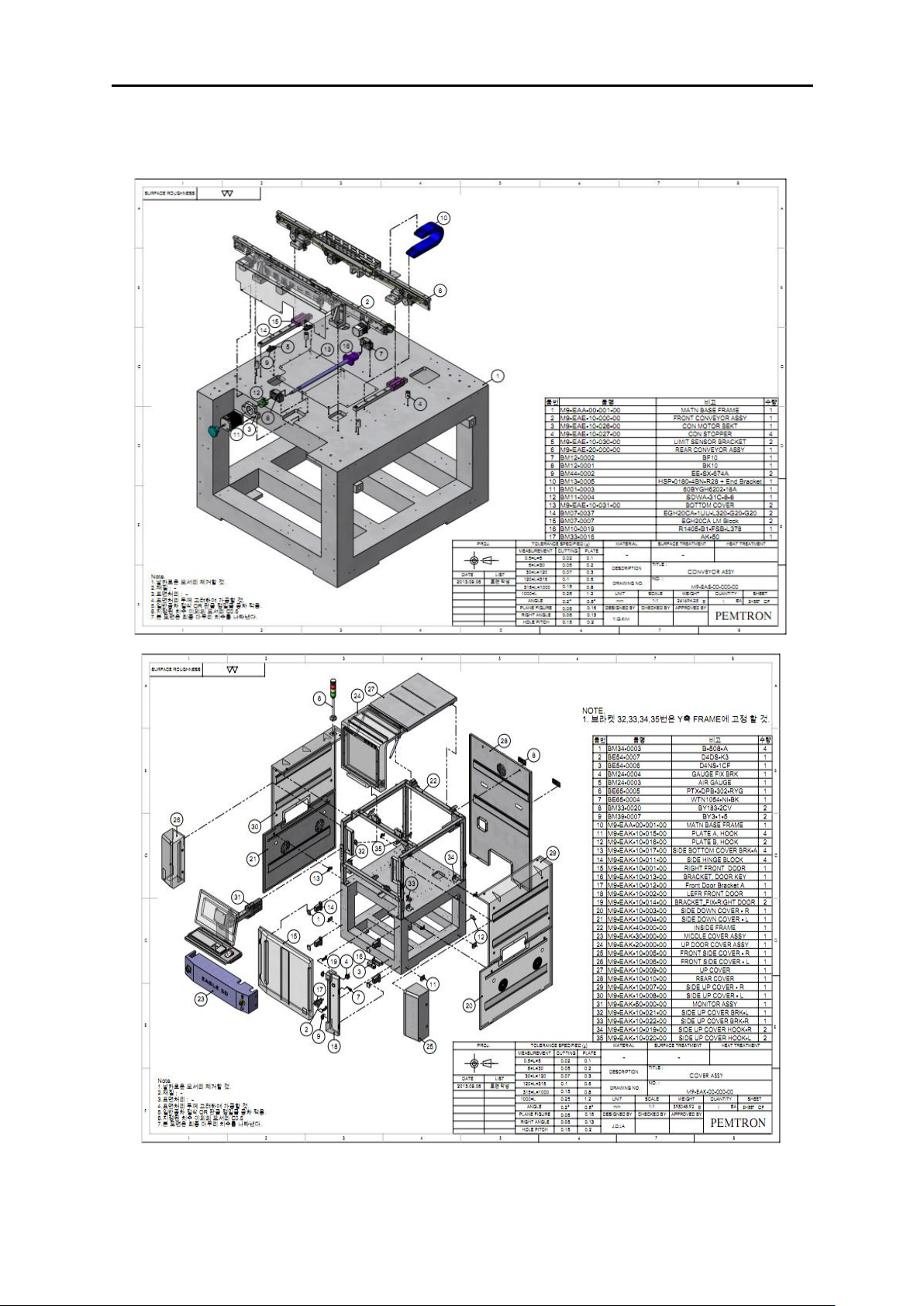

2.1.1. 外部构造(External structure)
2. 设备构造 2.1. 设备构造
NO.
名称
功能
A – 01
Breaker
电源切断
A – 02
Main Switch
主电源开关
A– 03
Emergency Stop Switch
紧急停止按钮(使用中发生重要事故时使用)
A– 04
Reset Switch
复位按钮(按紧急停止按钮后使用 H/W 复位)
A – 05
Air Gage
气压状态确认 Gage
A – 06
Air Valve
气压值.
A – 07
Front Door
H/W 状态确认
A – 08
Door Switch
Front Door 开关安全装置
A – 09
Signal Tower
System 状态指示灯
A – 10
Board inlet and outlet
PCB 检测及出板
A – 11
Air Connector
Air 连接.
A – 12
Printer Connector
Printer 连接(RS-232).
A – 13
Network Connector
Network 连接. (Ethernet 1000base-T)
A – 14
Power cord
电源(Wall outlet)
A – 15
Post-process
machine connector
前段设备连接(SMEMA)
A – 16
Previous-process
machine connector
后端设备连接(SMEMA)
A – 17
Monitor
显示器
Table. 名称及功能
