软件构造 3.4. 使用者环境
3.4.6.5. 2D 灯光设定
<(Color Set)> 选择
功能
使用方法
说明
保存
选择
设定值保存
各 照明 选择
Light Control 照明 选择
Bottom Blue: Blue 照明
Bottom Red: Red 照明
Middle Blue: Blue 照明
Middle Red: Red 照明
Top Blue: Blue 照明
Top Red: Red 照明
Top Green: Green 照明
Top White: White 照明
照明亮度值
输入值 <Enter-Key>
范围: 0~63
Light Intensity
亮度平均值
照明 选择
Light Position 照明 角度 选择
照明 角度 选择
颜色比例调整
R/G/B: 混合比例调整
All: R/G/B 全部比例增减
软件构造 3.4. 使用者环境
3.4.6.6. PZT 设定
<PZT> 选择.
功能
使用方法
说明
保存
选择
设定值保存
照明 选择
Light Control 照明 选择
3D 照明 选择
频道 1~8
照明
调整
输入值 <Enter-Key>
范围: 0~63
Light Intensity
影像亮度值
PZT / Unit
选择
PZT 输出电压值 选择
volt: 0-10
PZT / Target
选择
PZT 选择
PZT 1 / PZT 2 / All(PZT 1,2)
软件构造 3.4. 使用者环境

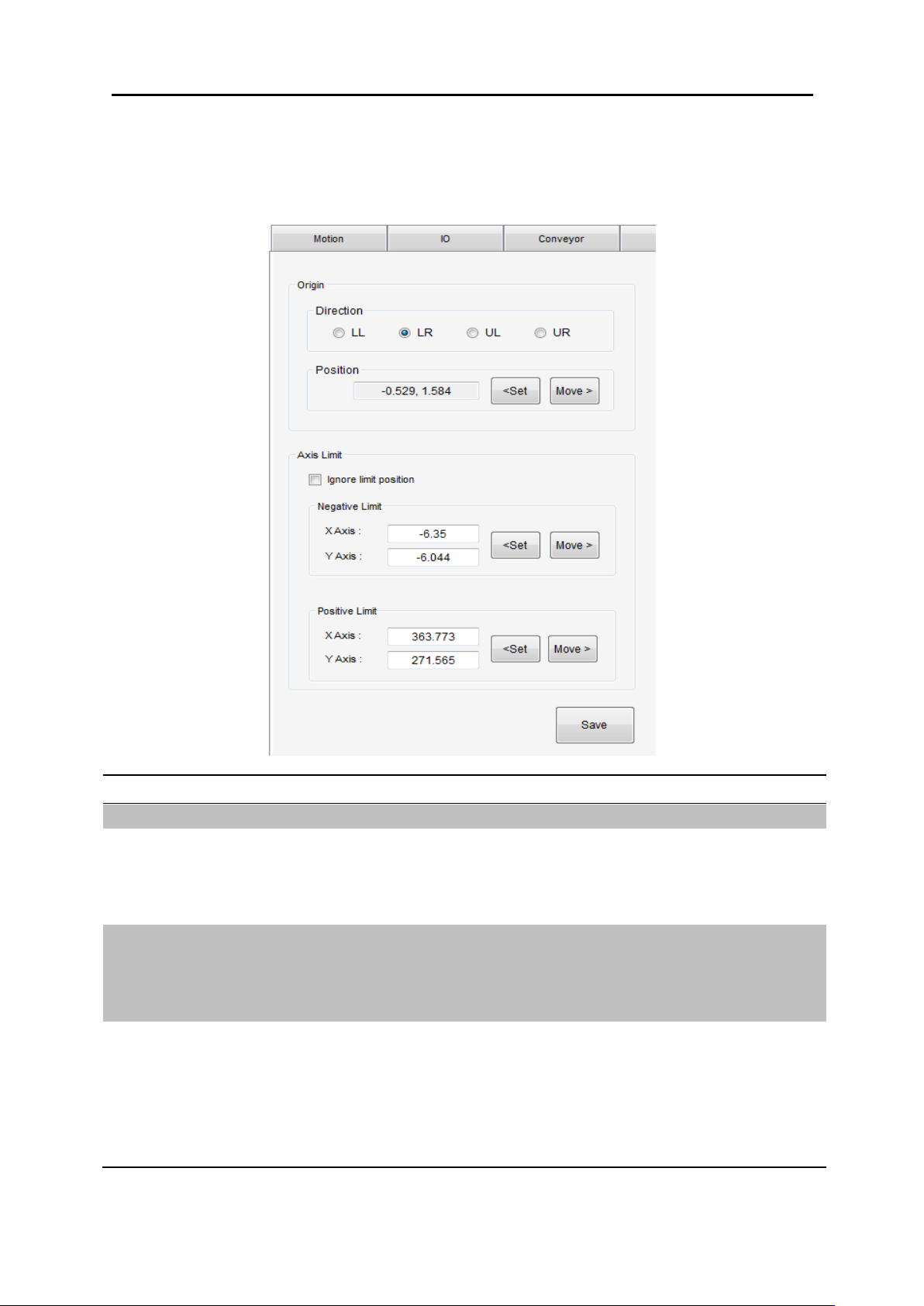

3.4.6.7. Machine Pos. 零点位置设定
<Machine Pos.> 选择.
功能
使用方法
说明
保存
<Save> 选择
设定保存
PCB
类型
Direction 零点方向 选择
LL: Low-Left Corner
LR: Low-Right Corner
UL: Up-Left Corner
UR: Up-Right Corner
PCB 零点位置
PCB 位置设定
1. 相机移动到所需设定位置
2. Position <Set> 点击设定此位置为零点位置
3. Position 确认 <Move> 移动到相关位置是否正常
Software Limit
马达 Software Limit 极限范围设定
<Ignore limit position> 选择
1. 相机移动到极限位置 Positive/Negative Corner
2. <Set> 点击设定 可使用手动输入位置。
3. <Move> 点击确认极限位置是否正常
4. <Ignore limit position> 解除
