2. 设备构造 2.1. 设备构造
NO.
名称
功能
B– 01
Camera Unit
相机(获取检测影像)
B– 02
Lighting Unit
用于光学检测 LED
B– 03
Conveyor / Backup Unit
PCB 轨道 / Backup Pin
B– 04
Linear Motor Unit
X, Y Camera 移动
B– 05
Operation PC
检测结果 Process 用 PC
Table. 名称及功能
NO.
名称
功能
C– 01
Stopper
PCB 位置固定用 Stopper
C– 02
Backup-rail
/ Backup Sensor
PCB 固定用感应器
C– 03
Board Sensor
PCB 感应器
C– 04
Slow Down Sensor
PCB 减速感应器
C– 05
Conveyor Width
Adjustment Handle
PCB 手动轨道调节
C – 06
Entrance Sensor
进板感应
C – 07
Exit Sensor
出板感应
Table. 名称及功能

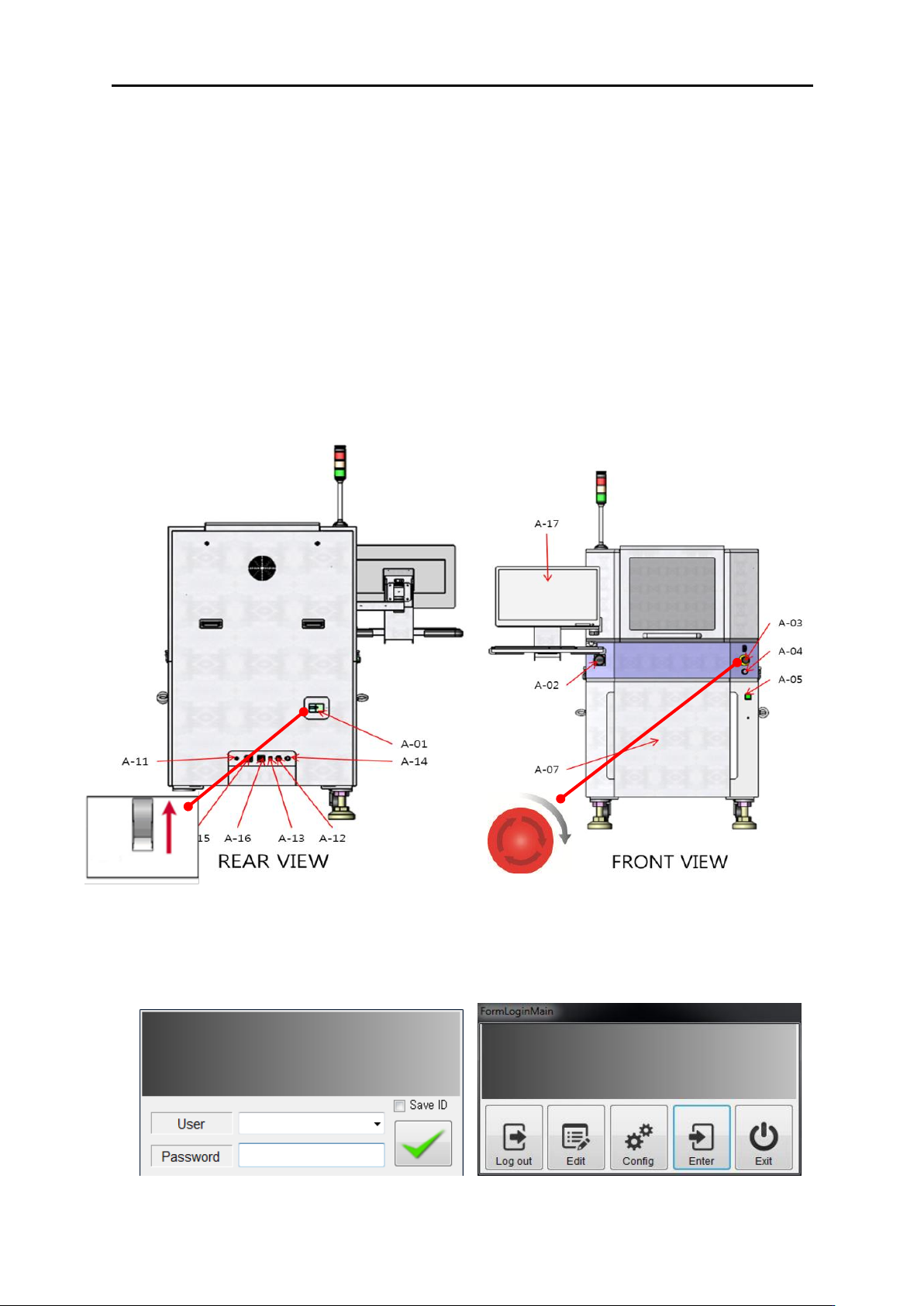

2. 设备构造 2.2. 开始& 结束
2.2. 开始 & 结束
本章介绍开始及结束的使用说明.
2.2.1. 设备开始
设备开始按以下方式进行.
A.开启设备背面的开关后正面的电源开关顺时针方向 90 度开启.提前确认轨道内 PCB 位置是否在危险的
位置.
B. PC 会跟设备主电源一起开启. 确认 LCD 显示器显示 PC 即可.软件运行后输入用户 ID 及密码. <Save
ID> 打勾后下次运行软件会自动保存用户 ID.
2. 设备构造 2.2. 开始& 结束
2.2.2. 结束
结束设备使用按以下布局操作.
A. 软件里点击 <Exit> 按钮. 根据提示选择是否保存程序及关闭软件
B. <Window – System end > 结束 PC 使用.
C. PC 结束后将设备正面的主电源开关顺时针方向 90 度旋转.
D. 设备后面的电源开关关闭
