5 . 教学 5.3. 元件 教学 5 .3 .2 . 检测 及 调试 5.3.2.1. 检测 检测 窗口在 划 ROI 时将 自 动 生成 . A. ① 按钮 FOV view 里需要 制作的元件鼠标右击可 画为四方形 . D. ② 需要制作的元件区域 设定 . E. ③ “ Do you want ad d part? ” 弹出时点击 “ Y es ” . ① ② ③
5. 教学 5.3. 元件教学
5.3. 元件 调试
5.3.1. 元件 ROI 设定

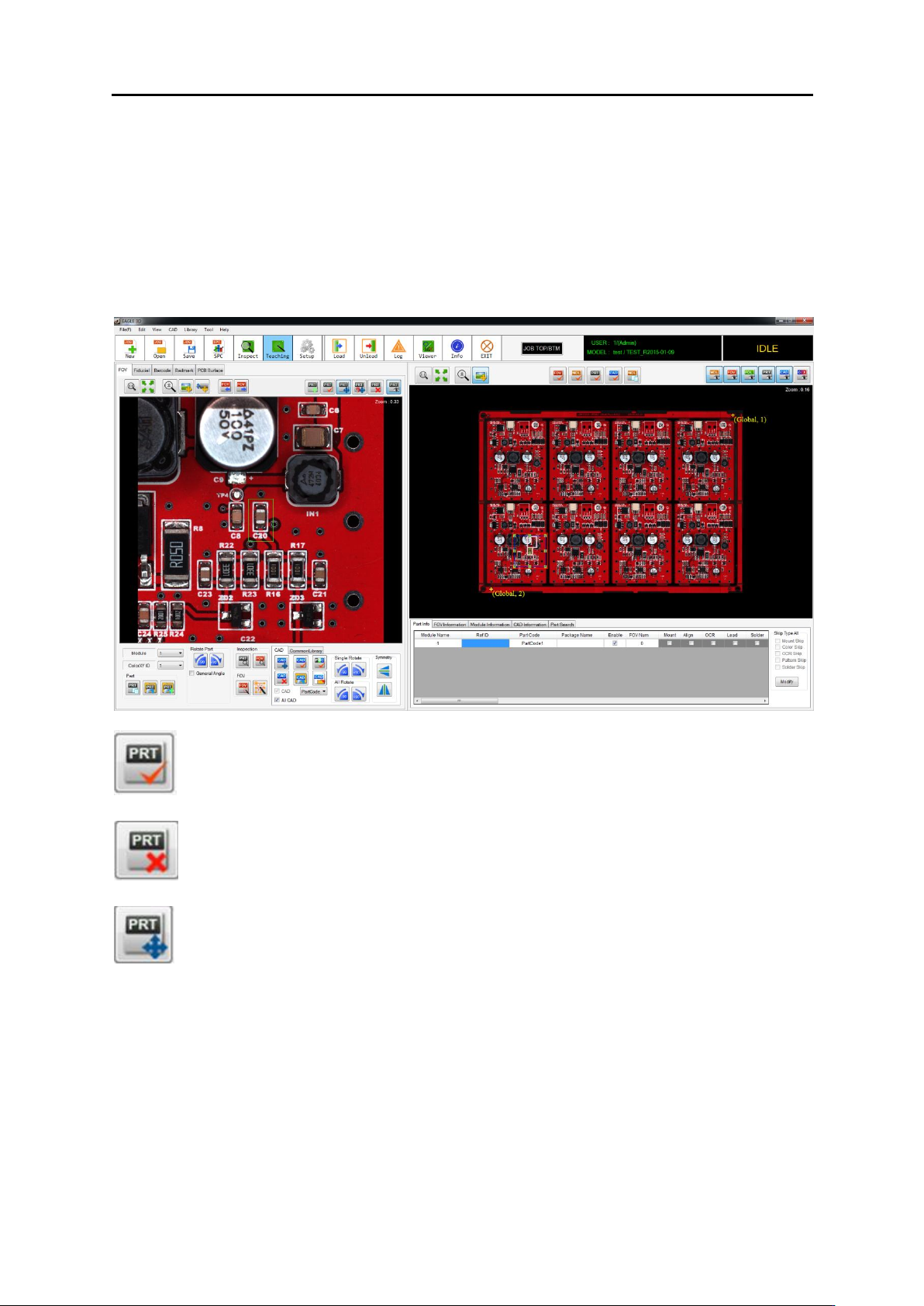

整板图界面双击可以移动指定位置。
FOV 图界面上划 ROI 将可以添加 ROI 窗口
<元件 选择>
<元件 删除>
<元件 修改>
5. 教学 5.3. 元件教学
5.3.2. 检测及调试
5.3.2.1. 检测

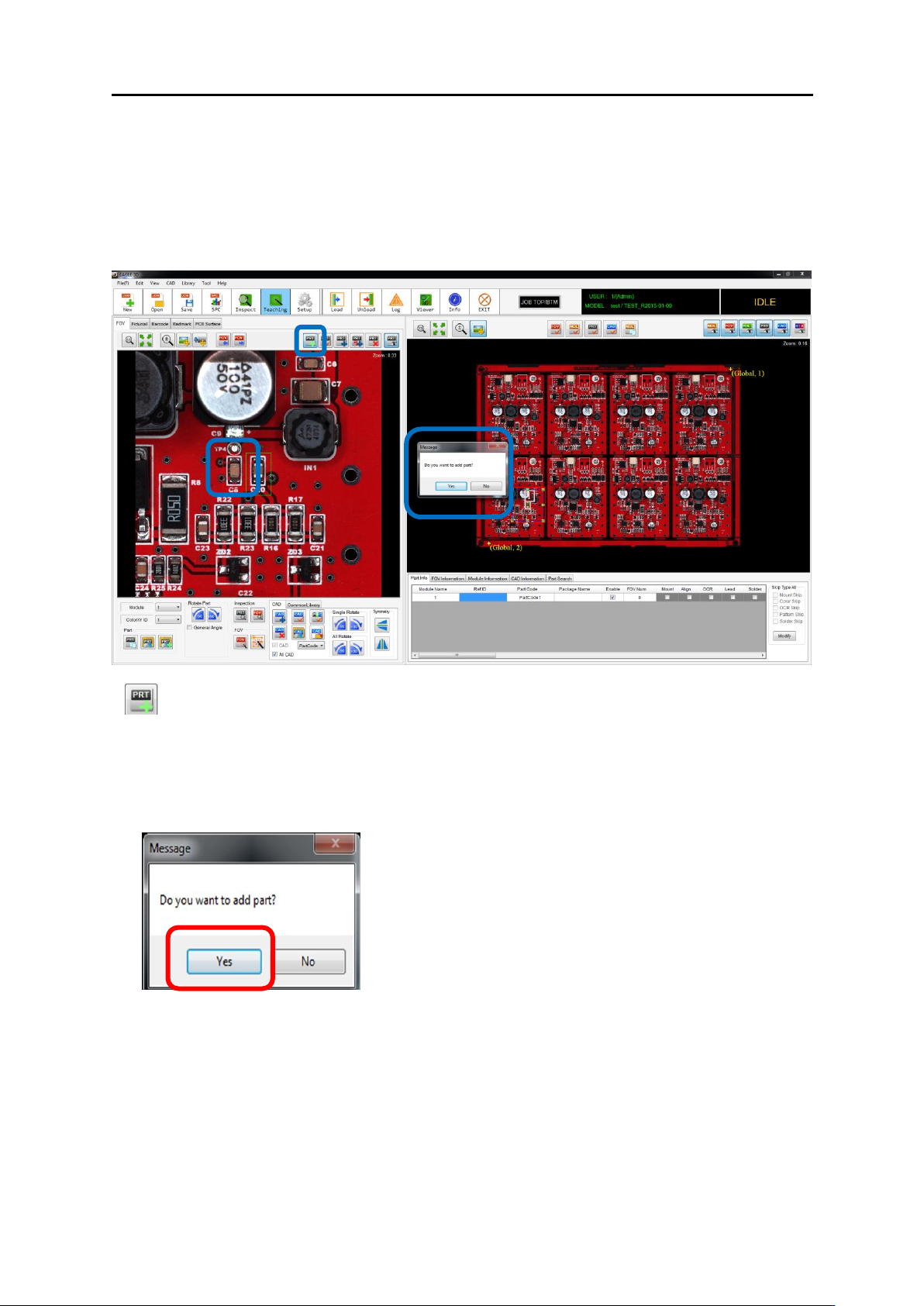

检测窗口在划 ROI 时将自动生成.
A. ① 按钮 FOV view 里需要制作的元件鼠标右击可画为四方形.
D. ②需要制作的元件区域设定.
E. ③“Do you want add part?”弹出时点击“Yes”.
①
②
③
5. 教学 5.3. 元件教学

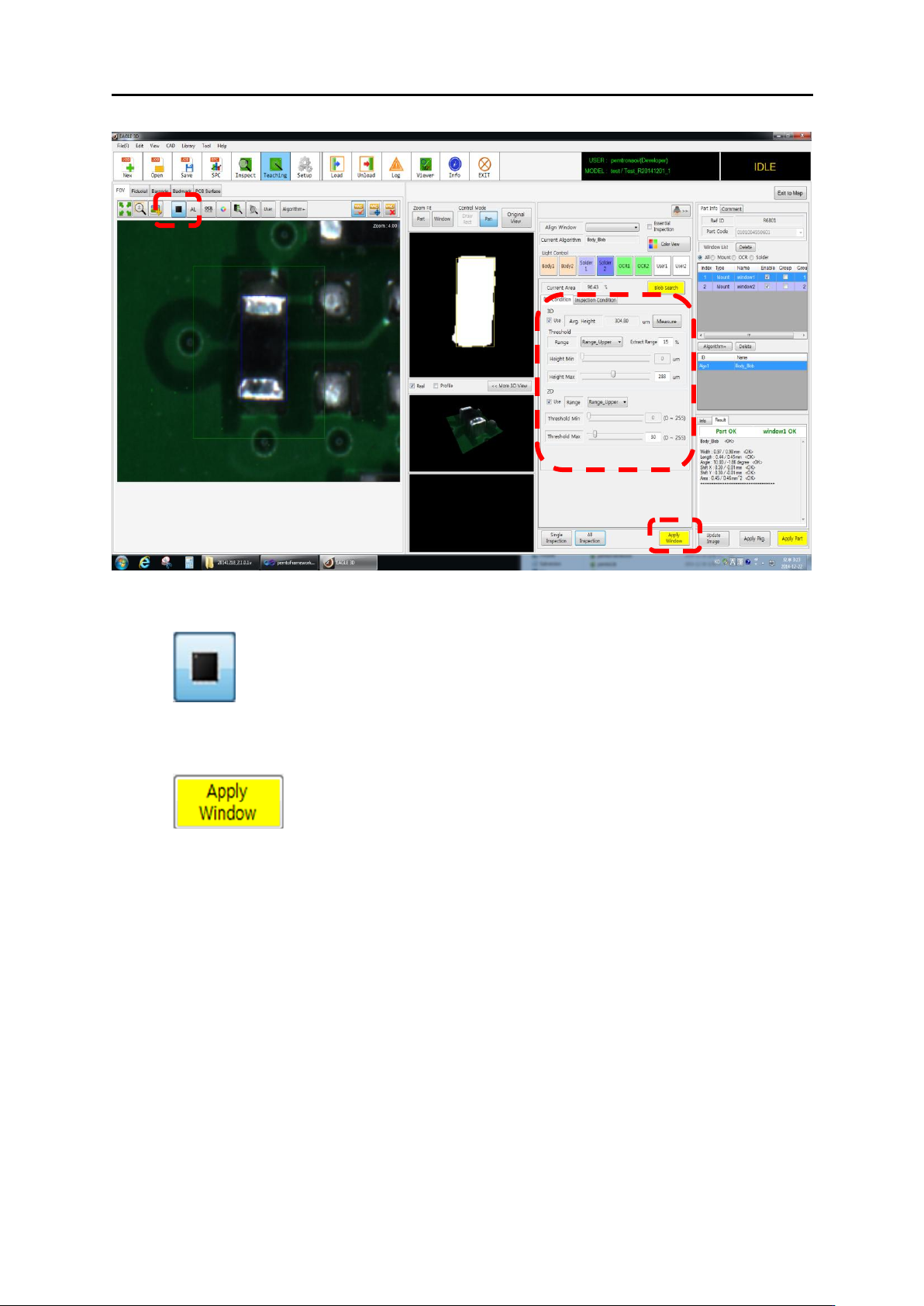

A. ① 按钮设定 Body Blob 区域. 根据 Chip Body 设定.
B. ②使用 3D/2D 进行设定及检测.
C. 设定后按 Apply Window(快捷键 F7)保存.
3. 检测元件贴装的 window Dimension 中心,旋转角度,倾斜等
3D/2D 计算及检测.
①
②
③
