5 . 教学 5.1. 新程 序生成 - ① Map view 或 ② FOV view 移 动 到 Mark 点。 - ③ Select Fiducial ( Global & Module 选择 ) - ④ 相同形 状选择 . - ④ 搜索及 检测 范 围设 定 选择 - ⑤ 背景 设 定 - ⑥ 照明灯光 选择 - ⑦ 添加 Mark 点 -> Mark 点需 添加 两个 以上 - ⑧ 检测 - > 失 败时 …
5. 教学 5.1. 新程序生成
Figure. 搜索及检测范围
区分
说明
Teach Area Size
Inspect Area Size
补正 Mark 点 检测范围
灰阶变化出的影像
根据亮度灰阶设置取出所需设定为 Mark 点的部分。
Figure. Mark 点
5.1.2.3. Mark 点添加& 删除
如图顺序进行设定
5. 教学 5.1. 新程序生成
- ①Map view 或②FOV view 移动到 Mark 点。
- ③Select Fiducial (Global & Module 选择)
- ④相同形状选择.
- ④搜索及检测范围设定选择
- ⑤背景 设定
- ⑥照明灯光选择
- ⑦添加 Mark 点
-> Mark 点需添加两个以上
- ⑧检测 -> 失败时需要 修改 或 删除
①
②
③
④
⑤
⑥
⑦
⑧
⑨
5. 教学 5.1. 新程序生成

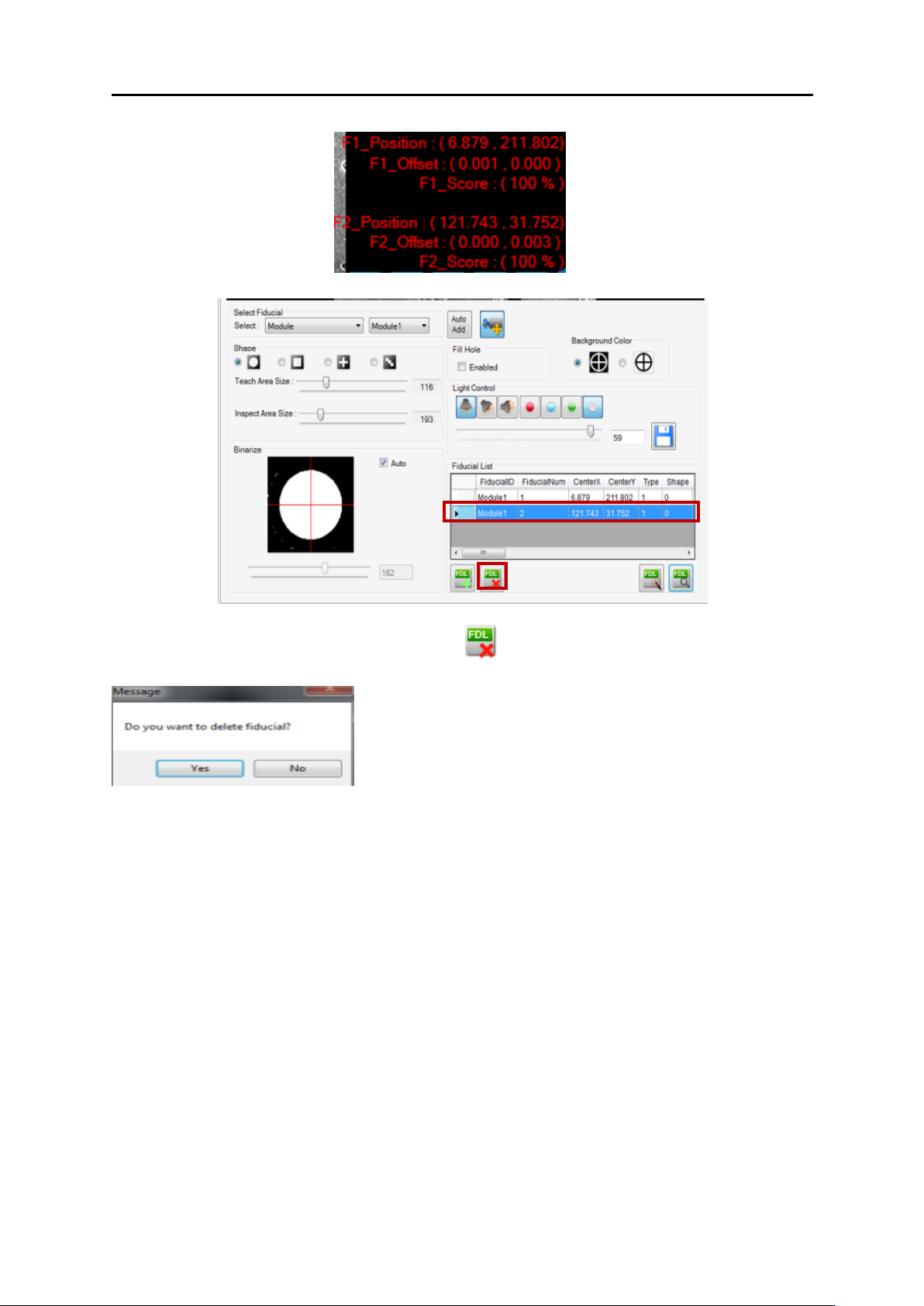

- ⑨检测后确认 Mark 点匹配度
删除 Markd 点.
删除提示窗口
