3 . 检测软 件构造 3.4. 使用者环境 轴 移 动 选择 在 画 面上所点 击 的位置 将 成 为 中心移 动 坏板 选择 选择 坏板 选择
3. 检测软件构造 3.4. 使用者环境
区分
显示
说明
(Global)
BadMark_global(N)
以整板为单位
(Module)
BadMark_module(N)
以拼板为单位
B. 照明 조정
功能
使用方法
说明
(Top) 照明
选择
BadMark 点校准时使用灯光
(Middle) 照明
选择
BadMark 点校准时使用灯光
(Bottom) 照明
选择
BadMark 点校准时使用灯光
Red 照明
选择
BadMark 点校准时使用灯光
Green 照明
选择
BadMark 点校准时使用灯光
Blue 照明
选择
BadMark 点校准时使用灯光
White 照明
选择
BadMark 点校准时使用灯光
C. 坏板范围设定(Range)
功能
使用方法
说明
Range
自定义输入
坏板检测时允许范围设置
D. 坏板添加删除
功能
使用方法
说明
坏板列表
双击
所校准的 坏板列表中双击将移动的所选坏板位置
坏板 Enable
检测
所校准的 坏板选择检测与否
坏板 添加
选择
所选位置设定为坏板及添加到列表
坏板 删除
选择
列表中 选择 坏板 删除
坏板 校准
选择
列表中 选择 坏板校准计算 Gray Level
坏板 检测
选择
列表中 选择 坏板检测是否为坏板
坏板 应用
选择
列表中 选择 坏板 修改
E. 画面位置
功能
使用方法
说明
3. 检测软件构造 3.4. 使用者环境
轴移动
选择
在画面上所点击的位置将成为中心移动
坏板 选择
选择
坏板 选择
3. 检测软件构造 3.4. 使用者环境

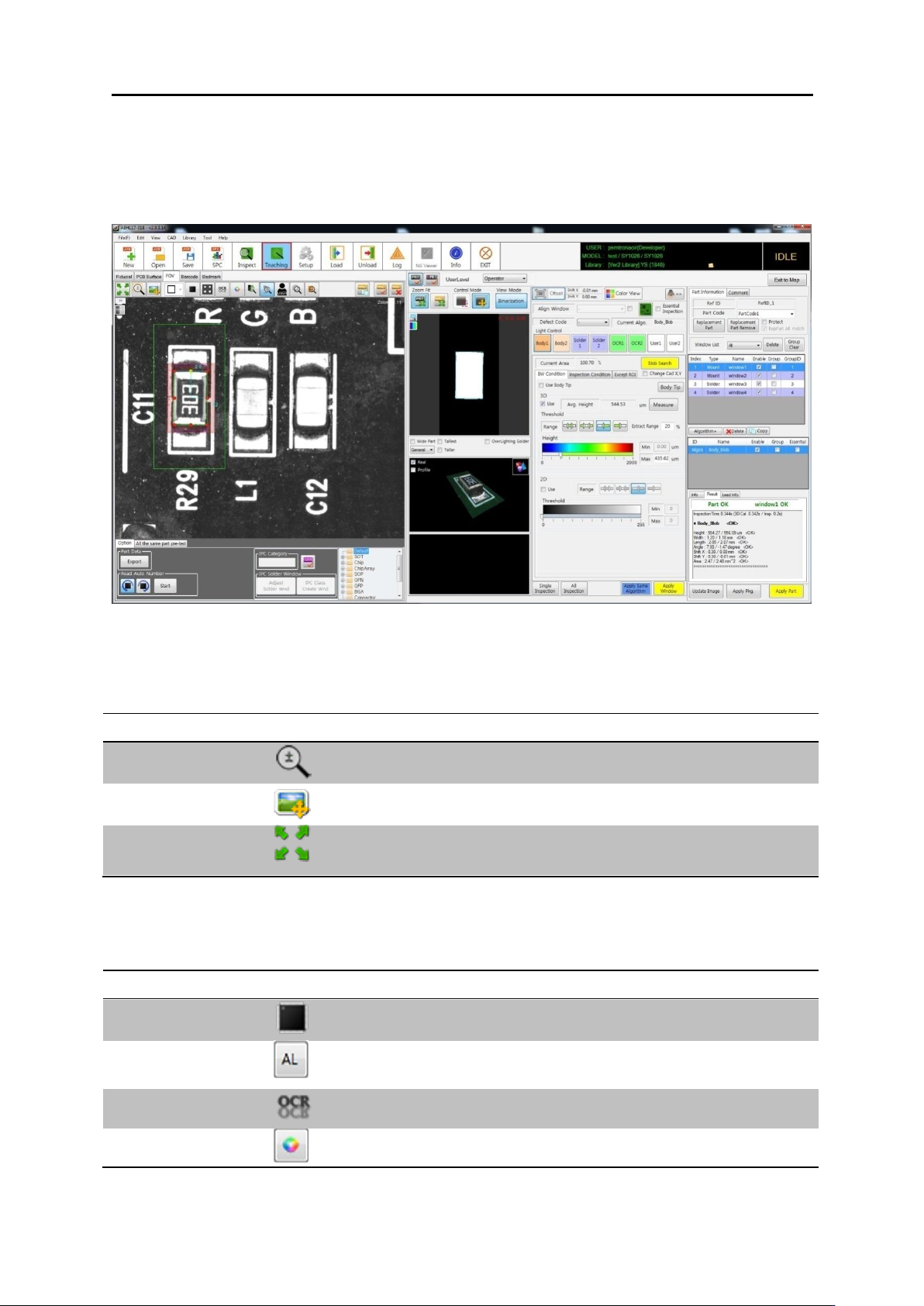

3.4.4. 调试界面
调试界面 可以设置元件检测窗口，检测条件 及 检测。
Figure. 调试窗口
A. 调试窗口设定
功能
使用方法
说明
放大缩小
选择
±进行放大缩小
画面移动
选择
以放大情况下进行移动
对准窗口
选择
对准窗口
B. 检测窗口
功能
使用方法
说明
(Mount)
选择
本体检测窗口添加
Align
定位
选择
Align 定位窗口添加
文字检测 (OCR)
选择
文字 (OCR)检测窗口添加
颜色 (Color)
选择
颜色 (Color)检测窗口添加
