5 . 教学 5.3. 元件 教学 OCR 二进制影像 上图 OCR Window 改成二 进制图象的效果图 . 二进制值右侧 光源 设定下面的 <Auto > 可调整光源 . <Auto> 对勾自动对 应光源值 . OCR 二进制影 像
5. 教学 5.3. 元件教学
F. OCR 二进制图像

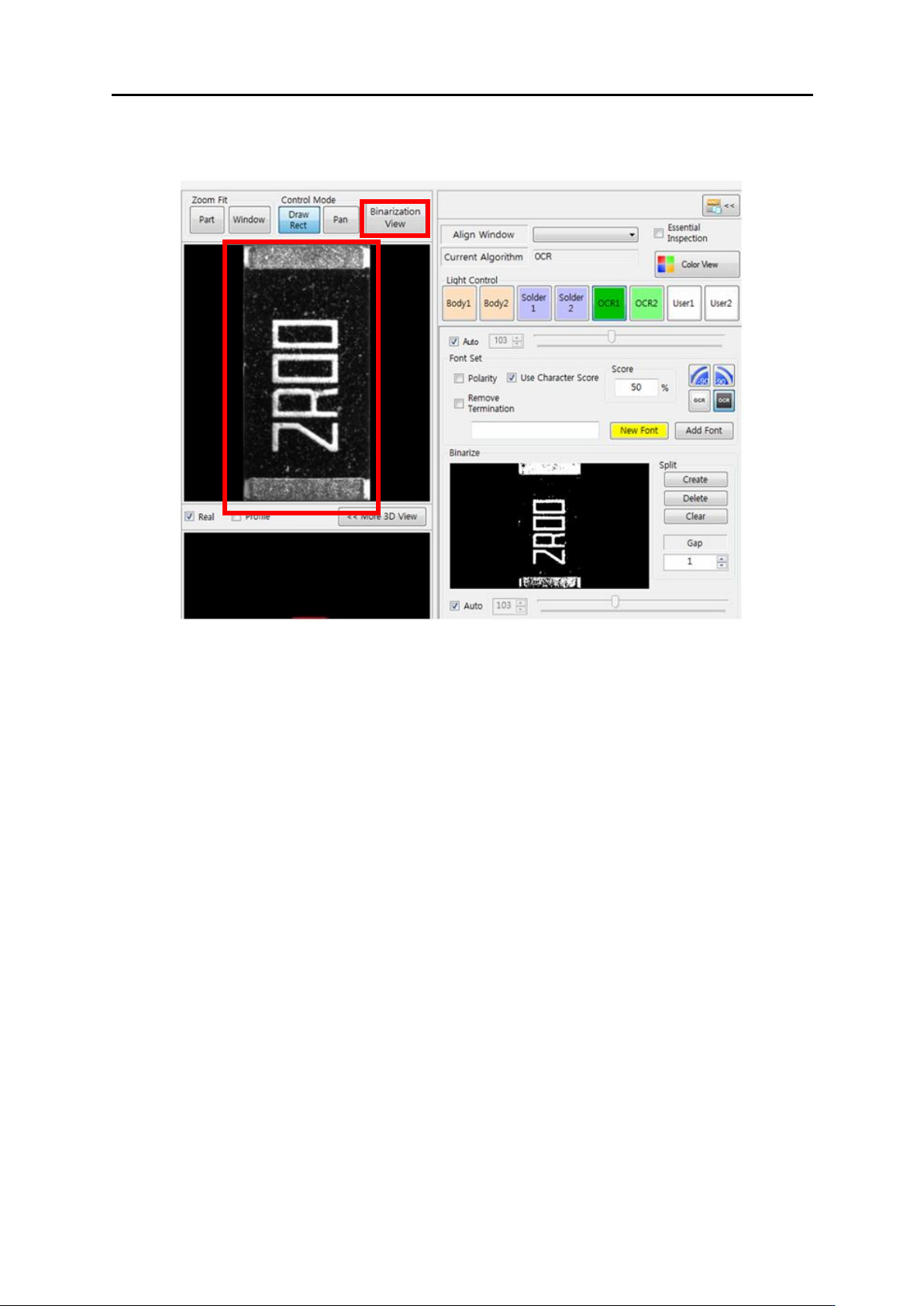

OCR 光源值影像
上图 OCR window 设定后用到的光源值影像.
<Binarization View>点击可确认二进制影像.
5. 教学 5.3. 元件教学
OCR 二进制影像
上图 OCR Window 改成二进制图象的效果图.
二进制值右侧光源设定下面的 <Auto>可调整光源.
<Auto> 对勾自动对应光源值.
OCR 二进制影像
5. 教学 5.3. 元件教学
5.3.2.6. Pattern 检测
对比原有的 pattern 进行检测.
为了检测需要注册. 检测内容反转漏印等.
A. Window 设置
① 选择后鼠标拖动选择需要注册的 pattern.
Pattern 选择后设定检测区域 Image.
B. ② 设定需要识别的 Image 区域.
C. ③ 设定 Image 区域.按 New 添加 ADD.
D. ④ 设定 Image 区域.按 New 添加 ADD
E. ⑤ 按钮(快捷键 F7)教学.
F. ⑥ 前检测的 Window 设定后按(F8)生成 Part.
①
②
③
④
⑤
⑥
