Eagle 3D-8800_MANUAL-中文.pdf - 第147页
6. SPC 5.4 .1. 注册 A. Add ① 左侧 All View 画面中选择 需要添加的种类 . ② <Categor y Nam e> 输入需要添加的 种类 . <Categor y Add> 点击确认添加的文 件 . ① ②
5. 教学 5.4. 元件库
Add
添加元件和种类的功能.
打开库之前选择元件后进行
View
注册的种类 Part 确认窗口.
Category Add
生成种类.
All View 选择种类后会生成.
6. SPC
5.4.1. 注册

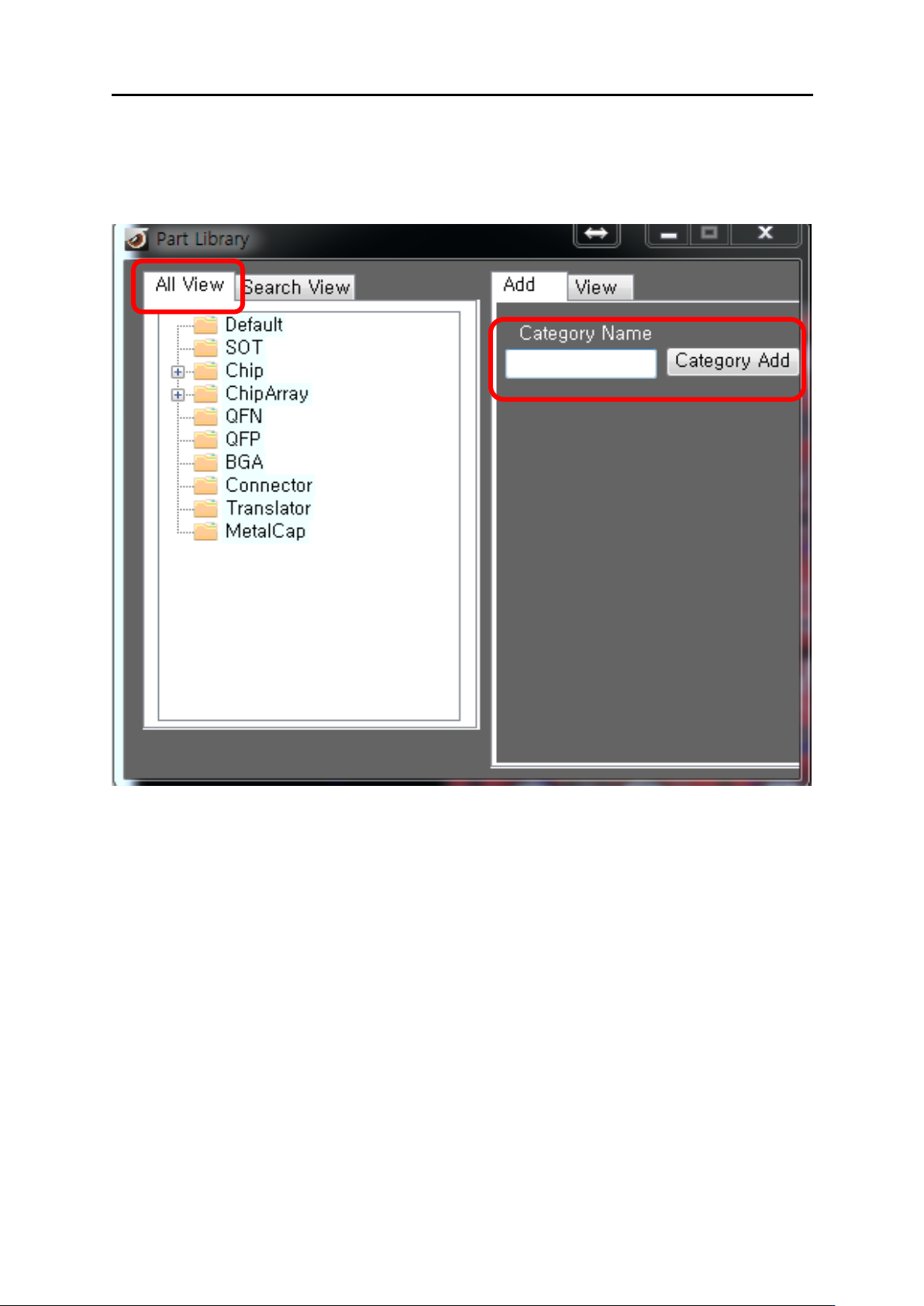

A.Add
① 左侧 All View 画面中选择需要添加的种类.
② <Category Name>输入需要添加的种类.
<Category Add> 点击确认添加的文件.
①
②
6. SPC

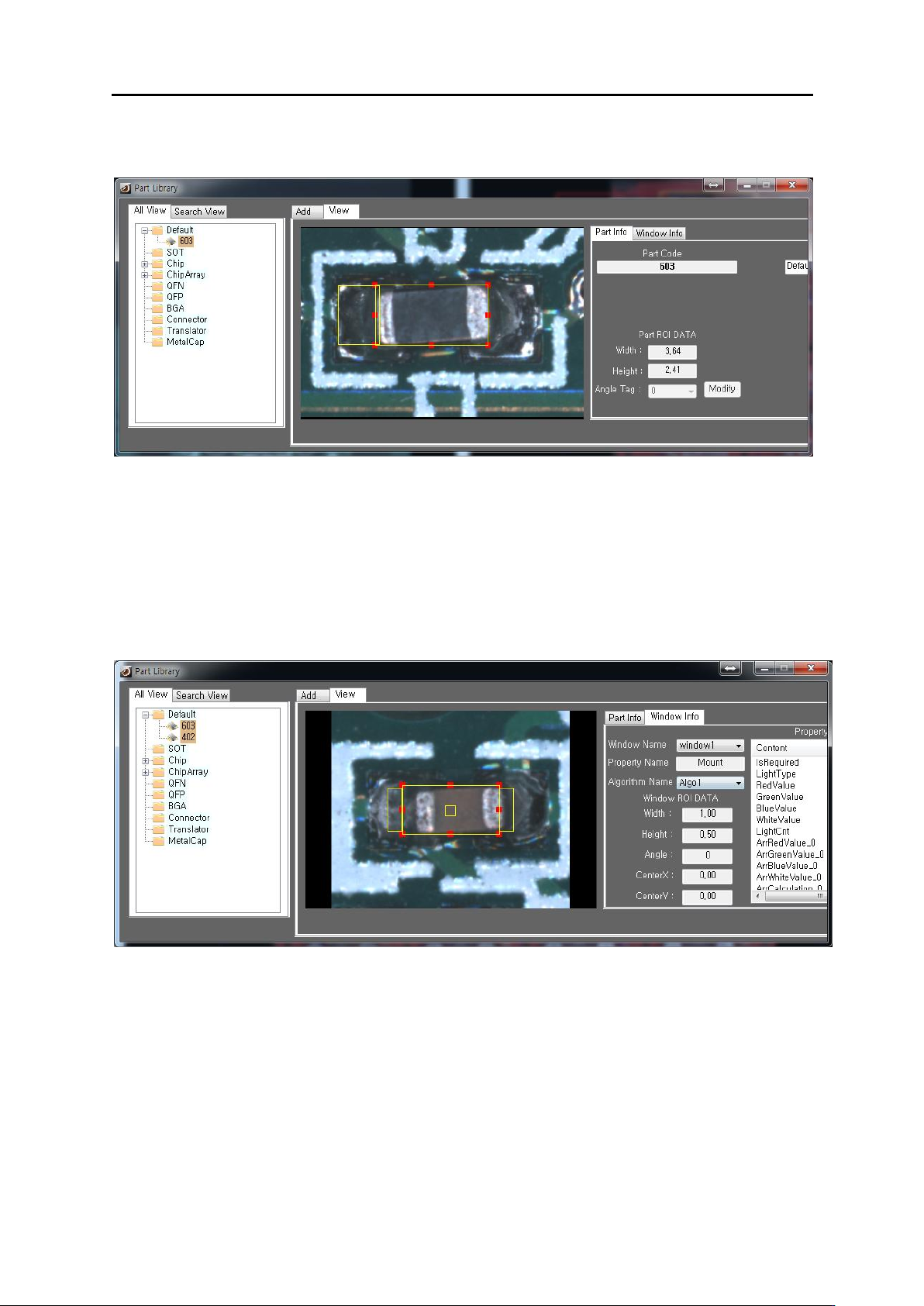

B. View
View – Part Info
- 左侧显示选择的 Part 信息.
- Part 的 Code, Width, Height, Angle 值显示.
View – Window Info
- 左侧显示选择的 Part Window 信息.
- 选择的窗口 Type 和算法信息, Width, Height, Center 显示.
