5. 教学 5.3. 元件教学

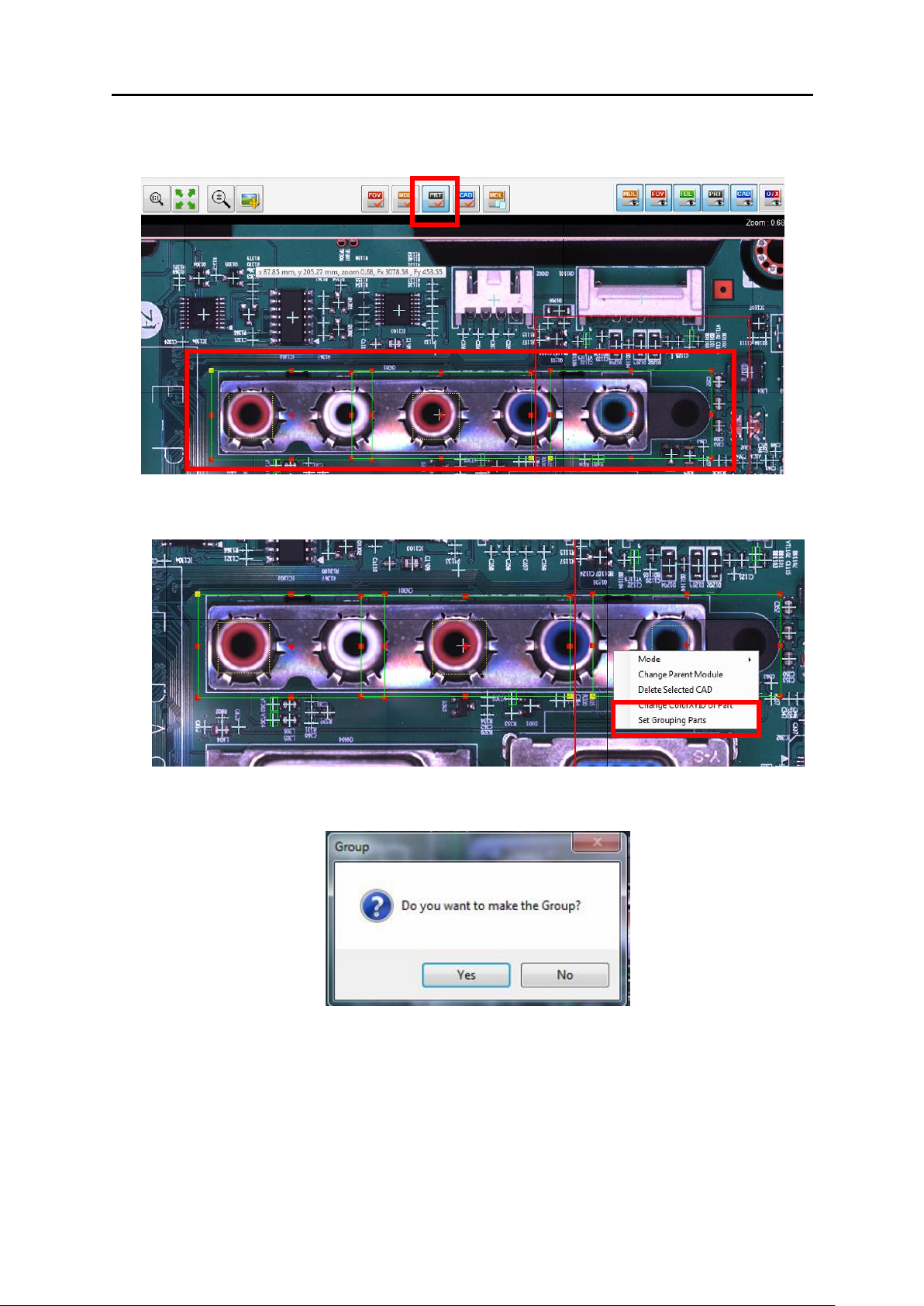

- 分段教学后按下面的图片用 Part 选择按钮进行选择.
- 点击后选择<Set Grouping Parts>.
- 点击<Set Grouping Parts>会弹出 Part 添加到 Group 的提示窗口.
5. 教学 5.3. 元件教学

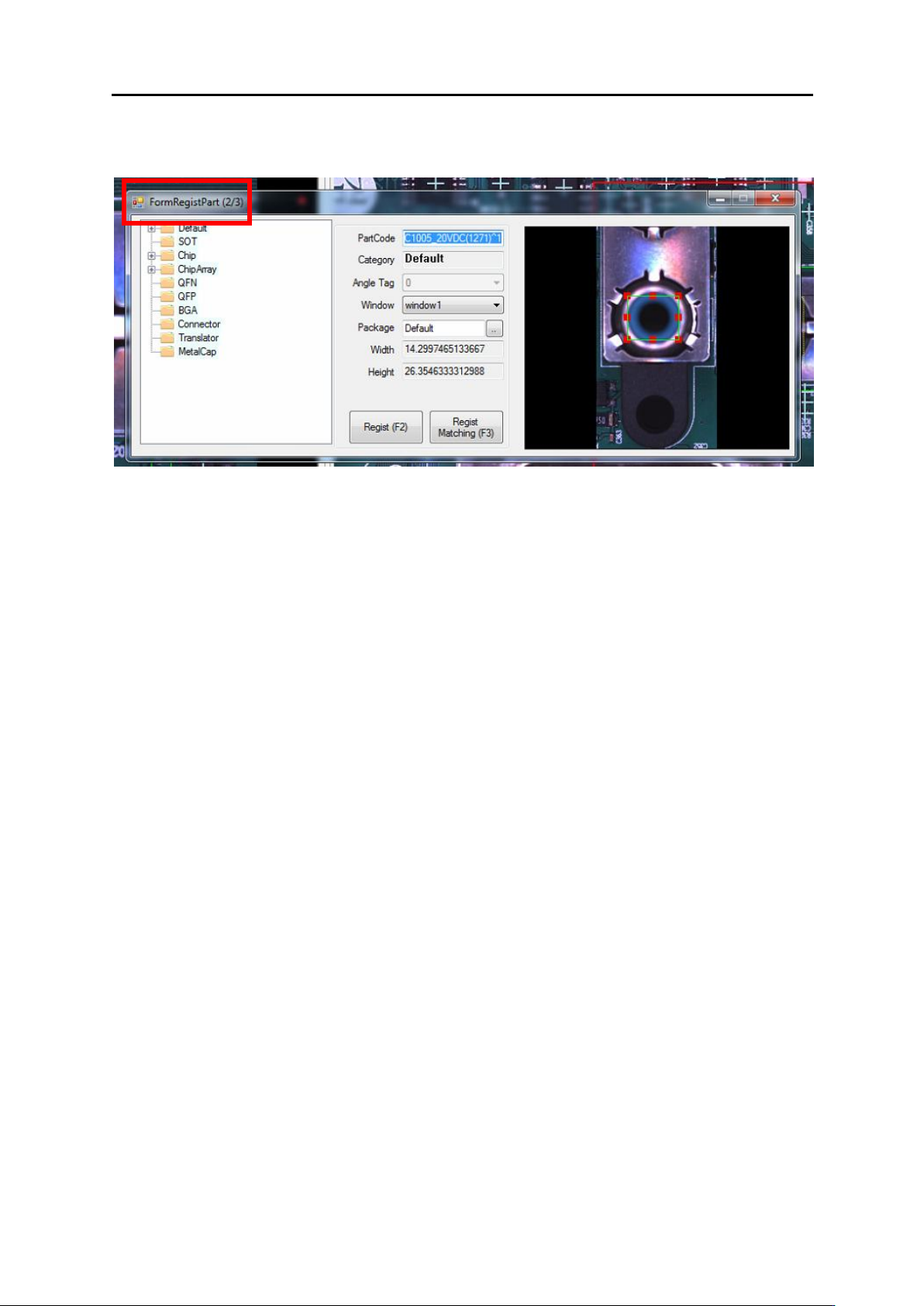

- Group 的 Part 按 F2 或者 Library 按钮显示如下画面.
- 注意注册 3 个 Part 的话上端正常应该显示 (1/3).
- 确认 Part Code 后进行库注册.
2) Group Part Copy
Group 结束后需要复制 Part 时在软件左侧 FOV 窗口选择 part 后按键盘上的 Ctrl + C, Ctrl
+V 进行复制添加.
Group Part 当中只要选择一个可对应所有的元件.
5.3.2.8. 检测确认
5. 教学 5.3. 元件教学
A. 对教学的元件进行检测确认.
添加教学的元件.
元件检测按钮确认添加的元件.
B. 正常教学成功后右侧弹出教学元件的窗口.
NG 的话需要从新进行教学.
