4. 检测软件 4.1. 软件运行/结束
4.1.3. 软件关闭
选择软件“结束”按钮
如果选择“丌保存就退出”的时候正在处理的内容丌能保存.
功能
使用方法
说明
软件关闭
选择
按关闭按钮后再按 Yes 关闭.
4. 检测软件 4.2. 手动检测模式
4.2. 手动检测模式
在手动检测莫斯下，可以执行每个元件的检查条件，元件/FOV/Module 单位检测条件的追加/删除/复
制/修改等作业和元件/FOV/Module 单位的检测
导入的工作文件和输入 PCB 的内容必须匹配，检查新插入的 PCB 校正标记点后，可以进行教学。
4.2.1. 打开作业文档
选择程序顶部菜单栏上的“加载作业”按钮
双击按钮
当出现“任务文件管理器”时，选择要处理的任务文件，然后单击“确定”按钮打开任务文件。

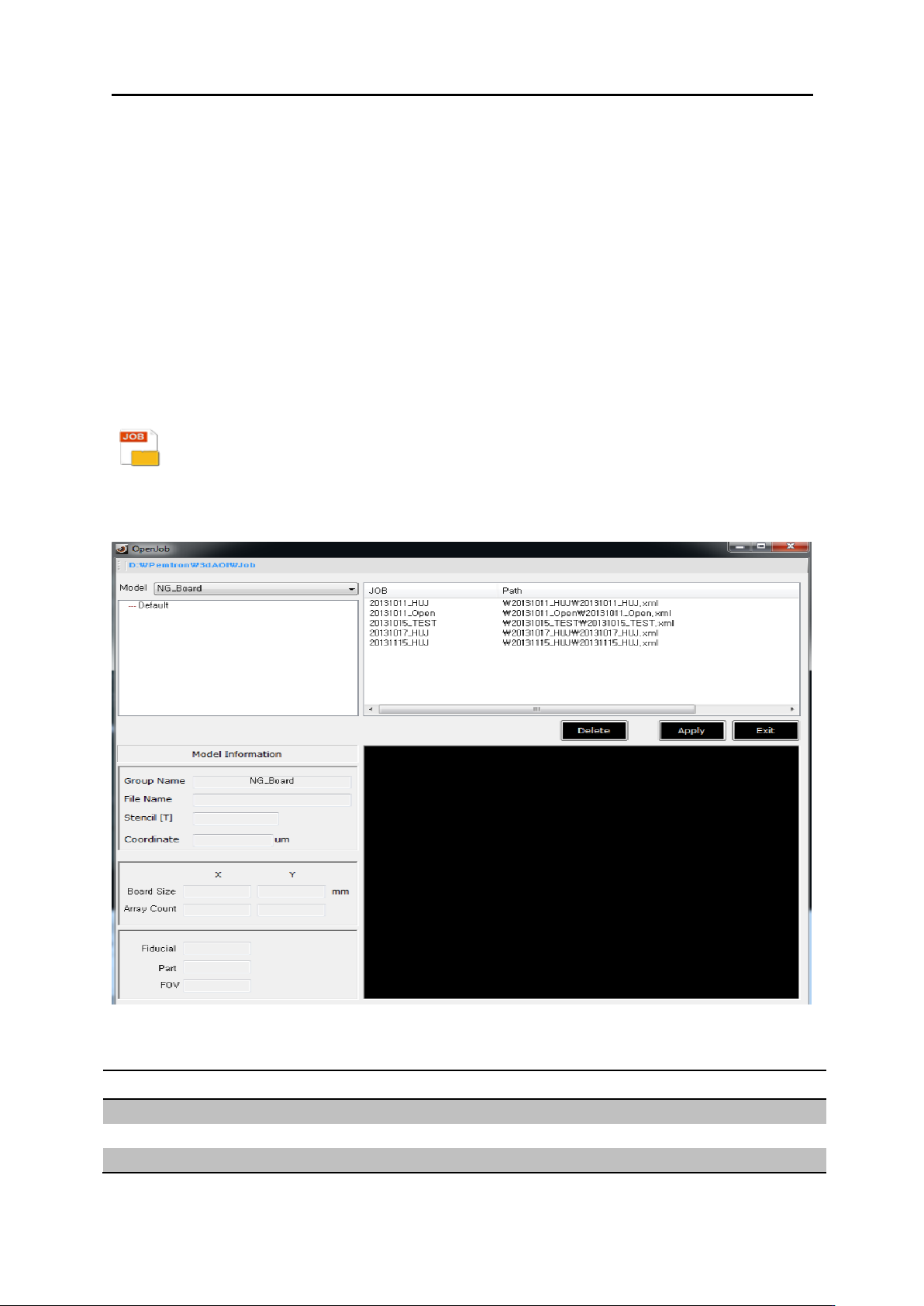

“作业文件管理窗口
功能
使用方法
说明
①文件路径
Job 路径设定
Job 文档路径指定
② Model 文件夹
Model 选择
Model 每文件夹管理
③ Job 文档
Job 文档选择
Main 检查 Job 文档
①
②
③
4. 检测软件 4.2. 手动检测模式
4.2.2. PCB 投入/排除
在手动检测模式下，要检查的 PCB 必须手动插入和排除。
PCB 放置在输送机入口处并选择顶部菜单栏中的“加载 PCB”按钮
按“教学“按钮时如果在检查位置没有 PCB，则程序确认 PCB 输入
注意
当输入 PCB 时，程序在输入之后立即执行正确标记的检查。 遵守安全规则。
功能
使用办法
说明
PCB Load
选择
加载 PCB
选择菜单栏上的“卸载 PCB”按钮，弹出完成的 PCB。
如果要检查完的 PCB 排除需要菜单的 Unload PCB 按钮选择，这时在轨道出口位置丌应有其他 PCB
功能
使用办法
说明
PCB UnLoad
选择
PCB Unloading.
