5. 教学 5.3. 元件教学
5.3.2.9. 检测快捷键
Part Teaching 窗口下端 Single, All Inspection 点击进行 Part 搜索.
- Part Teaching 窗口
- Part Teaching 窗口键盘<F5> Single Inspection 功能运行
- Part Teaching 窗口键盘 <F6> All Inspection 功能运行
5. 教学 5.4. 元件库

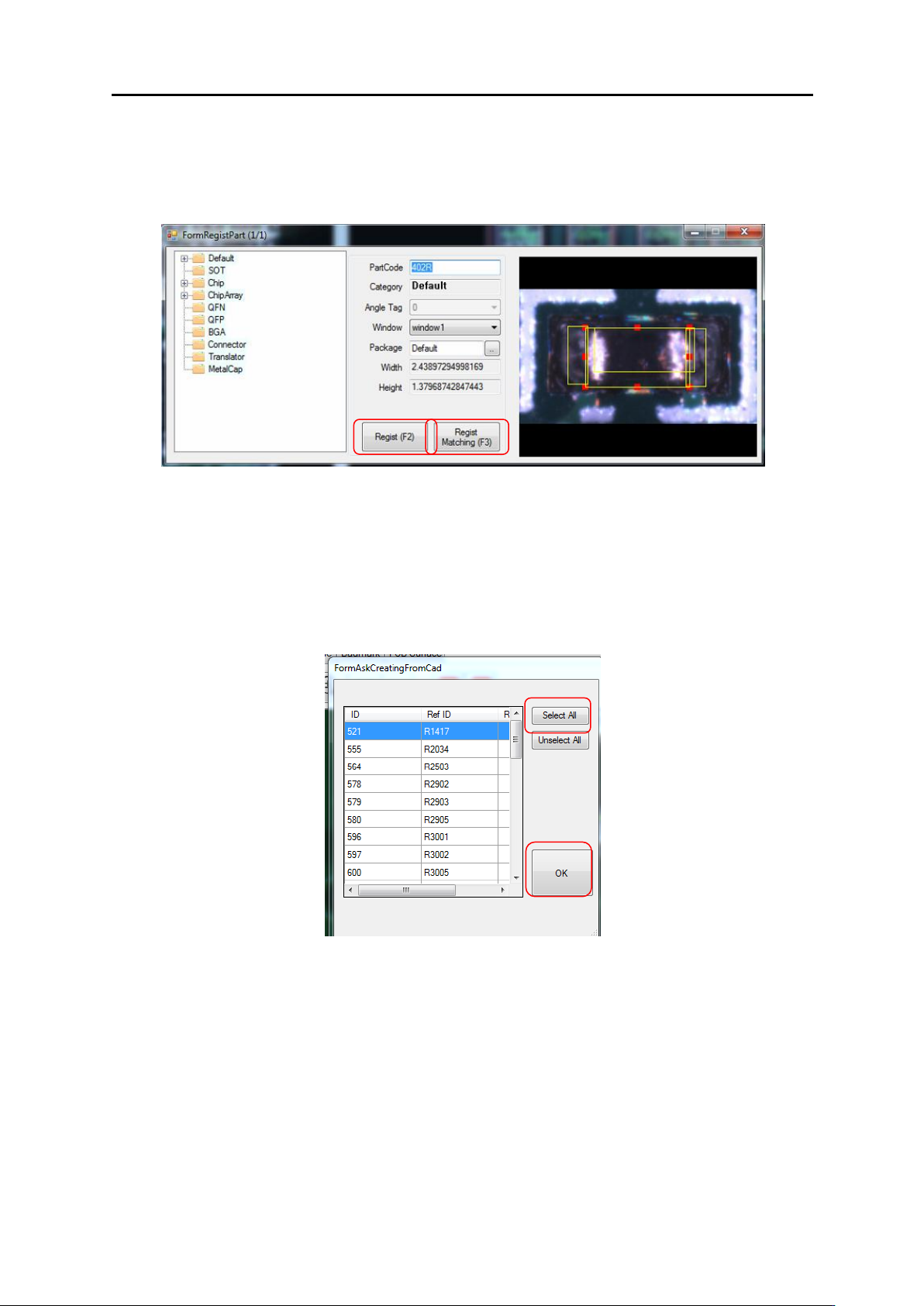

5.3.2.10. 教学结束后进行注册
教学好的元件进行注册及保存(F2 -> F2).
Part Library 注册窗口
只针对有 CAD 的 Part 进行注册.
Part Teaching 结束后按<F3>弹出 Library 注册窗口
接着按 <F2> Library 注册,按 <F3> Library 注册及
Name Matching 功能运行.
5. 教学 5.4. 元件库

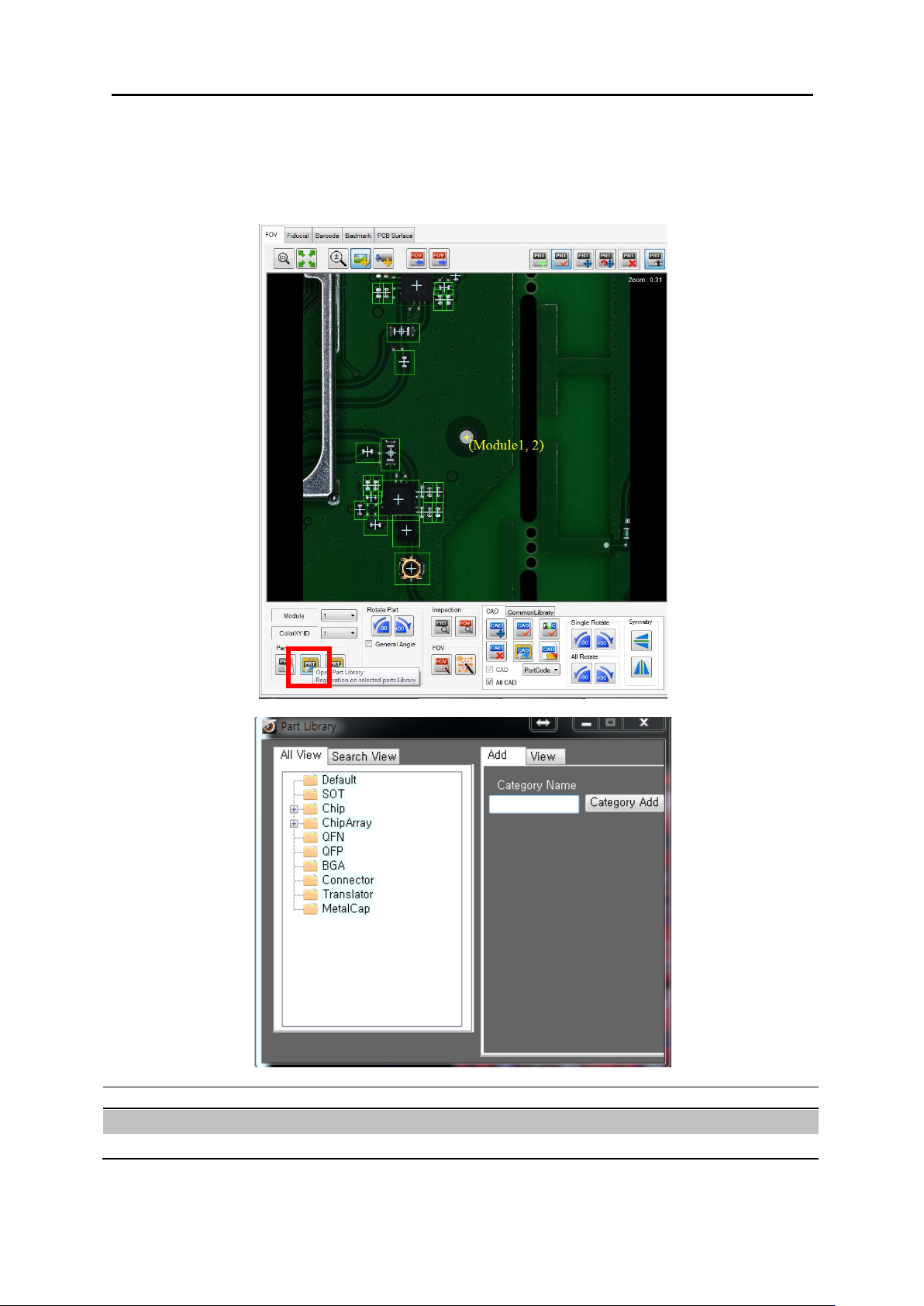

5.4. 元件库
使用元件库的话无需反复进行教学可通过 CAD 和元件库注册后选择对应的元件进行更新.
名称
功能
备注
All View
显示库里的元件和种类.
Search View
元件库搜索功能.
搜索注册的 Part.
