5 . 教学 5.3. 元件 教学 <Lower Range> 时教学值 需要小于 OK S tandard 算 O K. <L ower Range> Che ck 对勾的话变 为 Uppp er Range 并教学值 需要大于 OK Standard 算 OK.
5. 教学 5.3. 元件教学
5.3.2.4. Color 检测

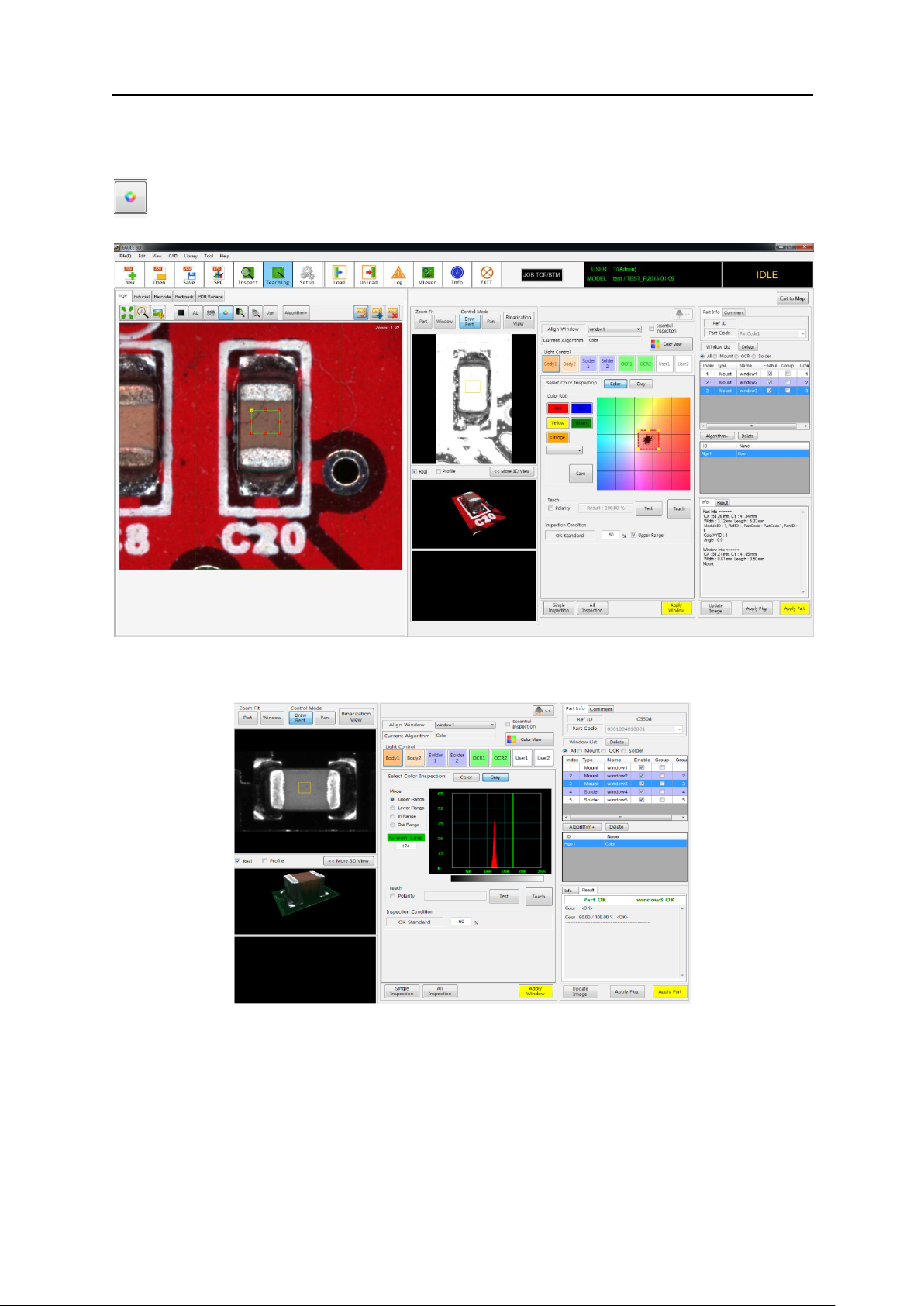

鼠标选择需要检测 color 的区域.
Red, Green, Blue 可设定需要检测的颜色种类.
或以 Gray 方式进行检测.
Algorithm Color
原有的 Color 检测值需要大于 OK Standard 值可以 Good 处理.

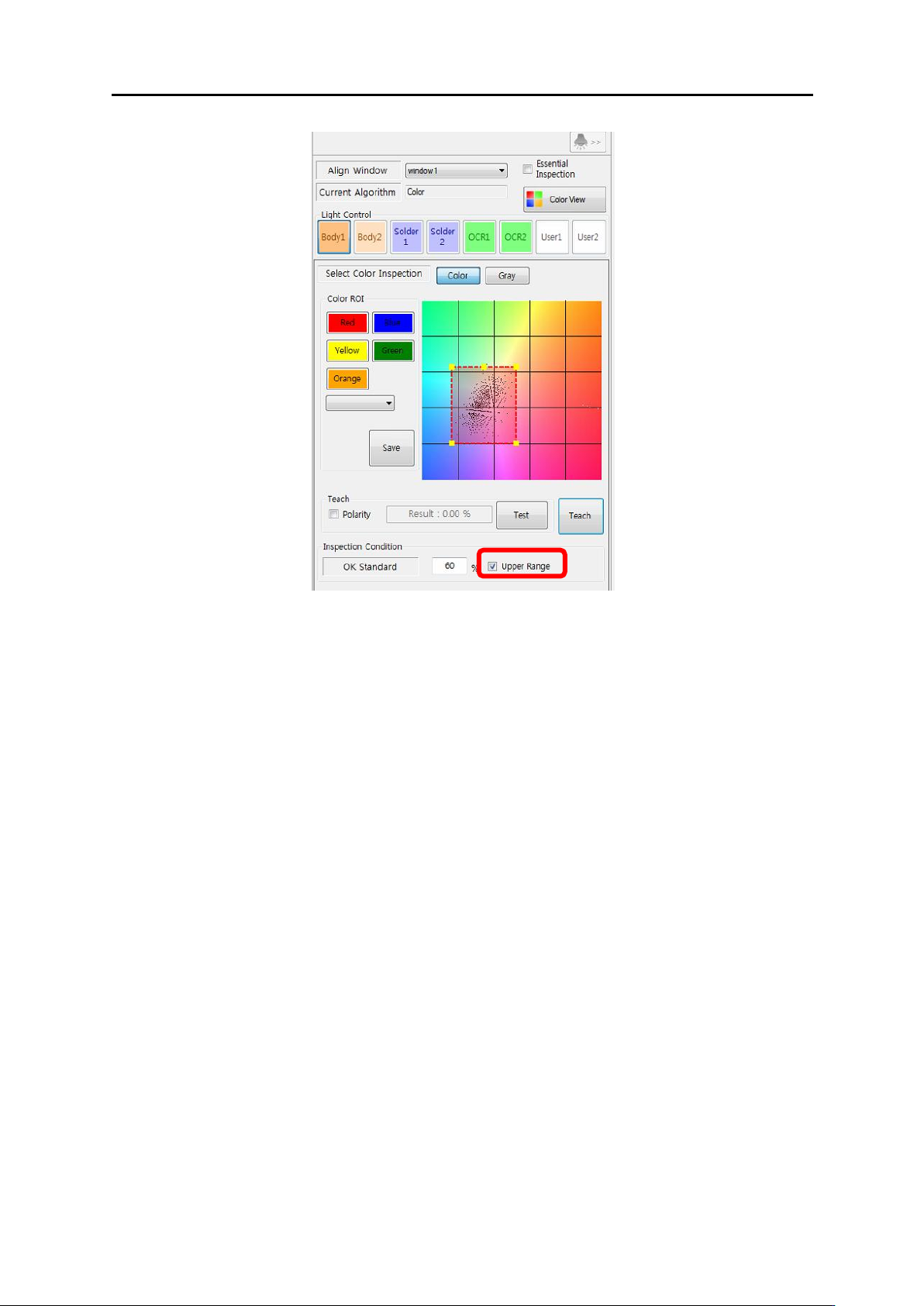

<Upper, Lower Range Check> 可设定检测方向.
5. 教学 5.3. 元件教学
<Lower Range>时教学值需要小于 OK Standard 算 OK.
<Lower Range> Check 对勾的话变为 Uppper Range 并教学值需要大于 OK Standard 算 OK.
5. 教学 5.3. 元件教学
5.3.2.5.OCR 检测

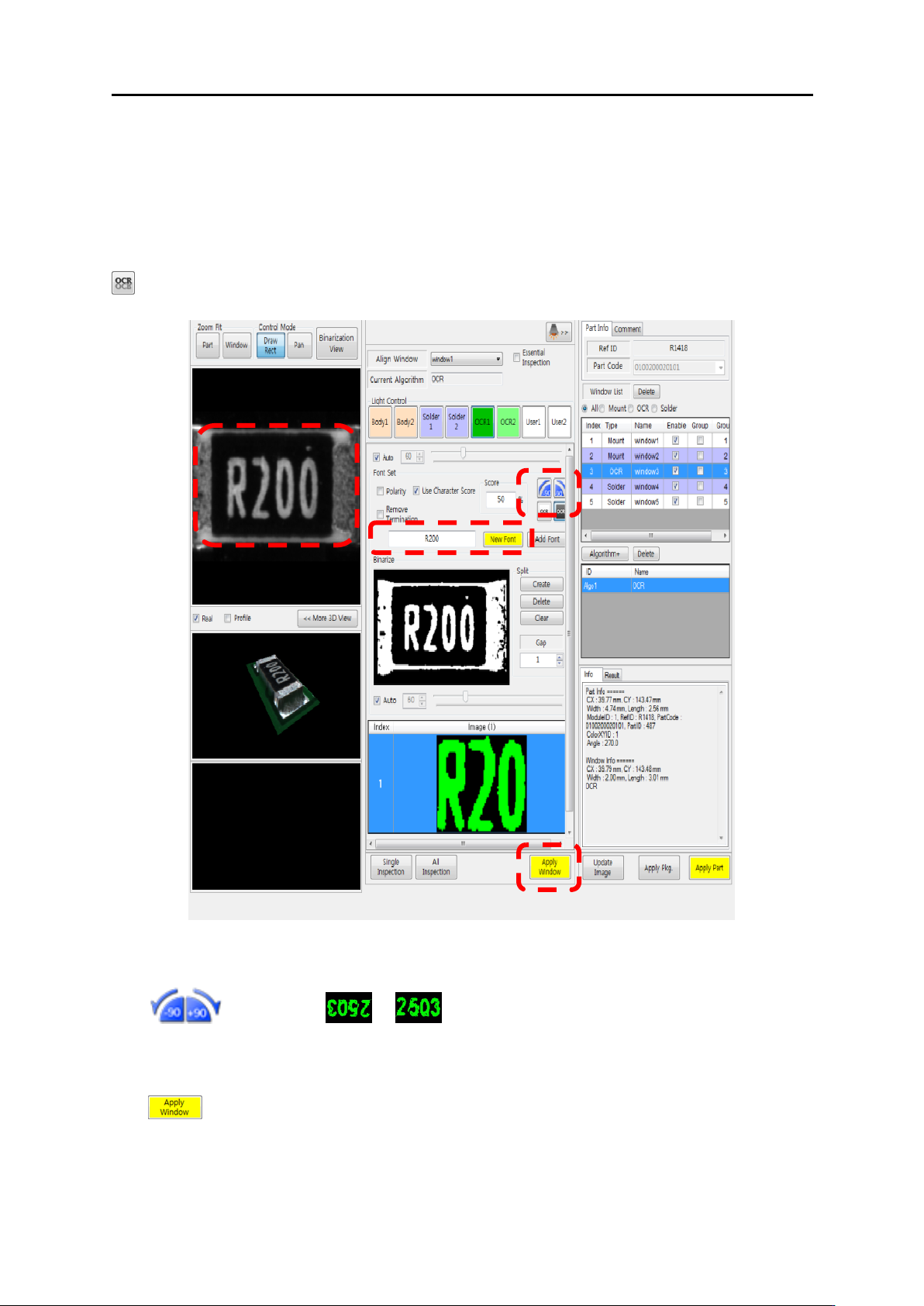

通过注册的文字对比实际检测出来的文字进行对比检测.
A. Window 设置
选择后鼠标拖动选择需要注册的问题.
B. ① 设定需要注册的文字区域.
C. ② 进行选择. (如: ▶ )
D.③输入文字后点击 New Font 进行添加.
E. ④ 按钮(快捷键 F7)检测教学.
①
②
③
④
