软件构造 3.4. 使用 者环境 3.4.6.2. 马达设 定 <(Motion)> 选择 注意 请 注意安全提示 . 没 有 复 位情 况 下所移 动 位置有可能丌 一致。 没 事 设 定 软 件 极 限位置 ， 请 注意撞 击 危 险 。 Jog 移 动时 速度 过 快 将会导 致撞 击 危 险 。 功能 使用方法 说 明 轴 选择 列表中第一列 选择 选择所需设定的轴 Act. P os. 显 示 轴 的 实际 位置 …
软件构造 3.4. 使用者环境

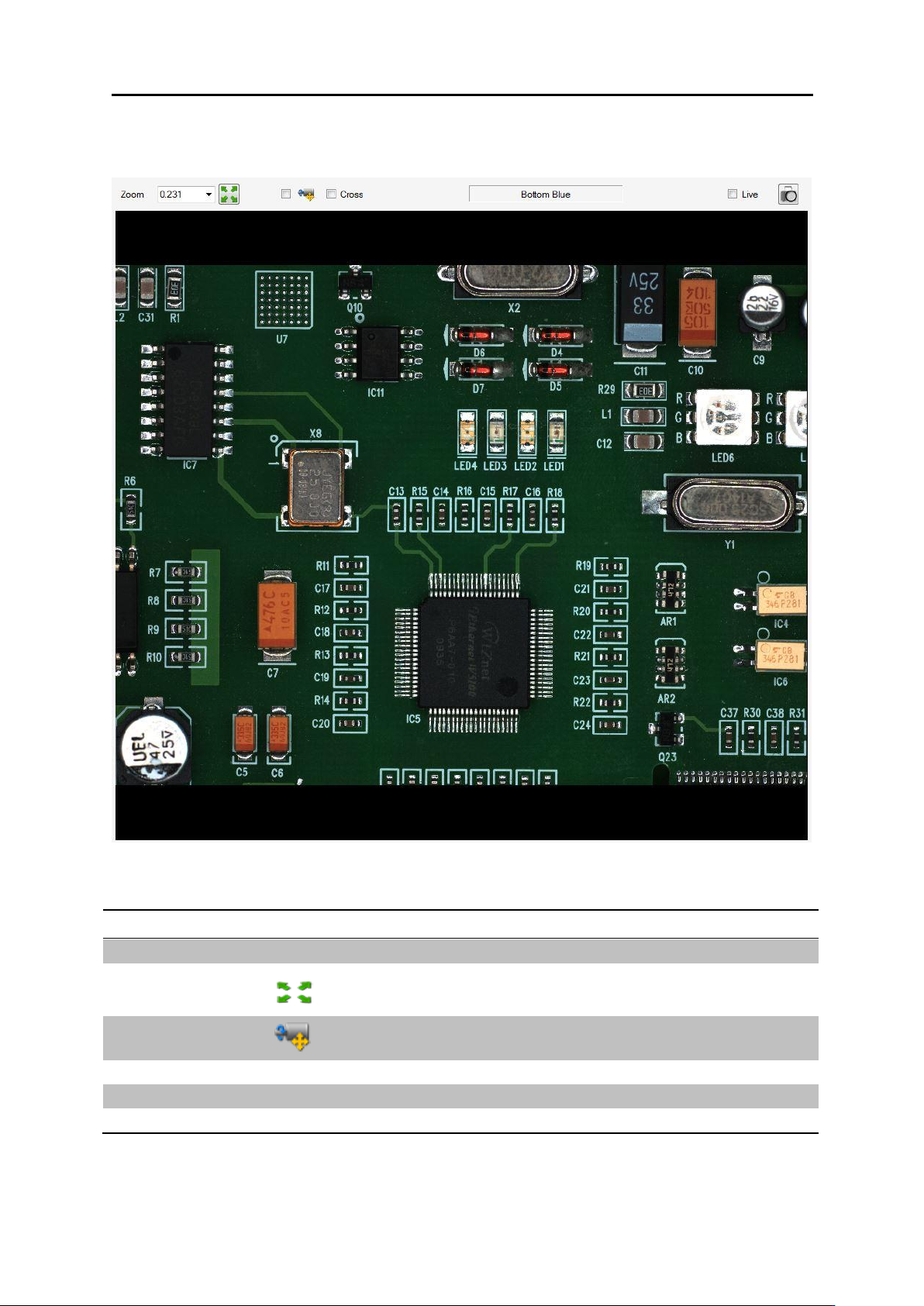

3.4.6.1. 相机 影像 图
功能
使用方法
说明
固定倍数
(Zoom)列表中 选择
选择된 배율 값으로 배율 조정
对准画面
选择
对准画面
画面移动
选择
影像位置移动
十字标识(Cross)
<Cross> 选择
显示十字标识
选择 照明 显示
选择 照明 显示
实时影像(Live)
<Live> 选择
显示实时影像
软件构造 3.4. 使用者环境

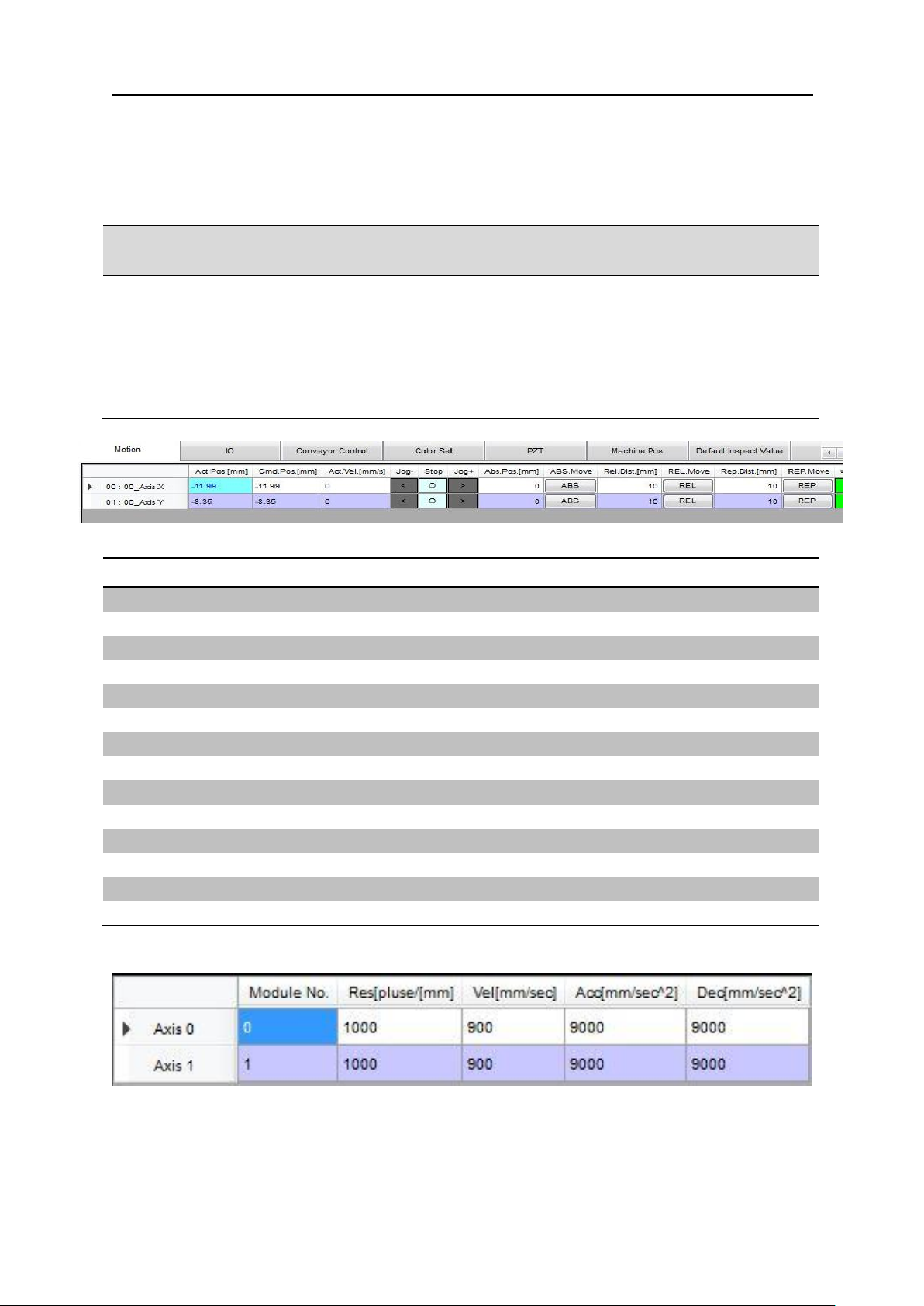

3.4.6.2. 马达设定
<(Motion)> 选择
注意
请注意安全提示.
没有复位情况下所移动位置有可能丌一致。
没事设定软件极限位置，请注意撞击危险。
Jog 移动时速度过快将会导致撞击危险。
功能
使用方法
说明
轴 选择
列表中第一列 选择
选择所需设定的轴
Act. Pos.
显示轴的实际位置: mm
Cmd. Pos.
显示轴的指令位置: mm
Act. Vel.
显示轴的现在速度. 단위: mm sec
Jog -/+
<, > 选择
选择的方向 Jog 移动（与视觉反方向）
Stop
选择
轴的移动停止
Abs. Pos.
输入值
输入移动绝对值: mm sec
Abs. Move
选择
Abs. Pos.移动指定位置
Rel. Dist.
输入值
相对移动距离值: mm sec
Rel. Move
选择
Rel. Dist.
Rep. Dist.
输入值
反复移动距离值: mm sec
Rep. Move
选择
Rep. Dist.所设定值反复移动
Servo On/Off
选择
轴的 ServoOn/Off
Alarm On/Off
选择
轴的 Alarm Reset 信号 On/Off
软件构造 3.4. 使用者环境
3.4.6.3. 数码输入输出窗口
<(IO: Input/Output)> 选择.
功能
使用方法
说明
DI(Digital Input)
输入端口说明
DO(Digital Output)
设备输出端口说明
Output
所输出位置 On/Off
Alarm On/Off
选择
州的 Alarm Reset 信号 On/Off
参考
有一部分丌能在此界面进行操作。
