3 . 检测软 件构造 3.3. Work 3.3.2. 作业流程图纸
3. 检测软件构造 3.3. Work
3.3. Work(Operation)
此系统为下阶段说明的 3 个运行模式包含在内.
默认为手动模式.自动模式及 pass 模式可在手动模式下进行更改.
3.3.1. 作业模式
A. 手动模式(Manual Mode)
对各个动作做出命令及选择的模式.手动模式是调试，条件调试，条件修改，截图等操作.系统为手动
模式开始可选择自动及 pass 方式运行.
自动模式(Auto Mode)
在线(In-Line) 用于作业模式检测多个 PCB.OK 板会流到下阶段 NG 板根据操作者确认后进行.为了调
试需要切换手动模式.
B. Pass 模式(Pass Mode)
不检测直接流到下一阶段模式.
3. 检测软件构造 3.3. Work

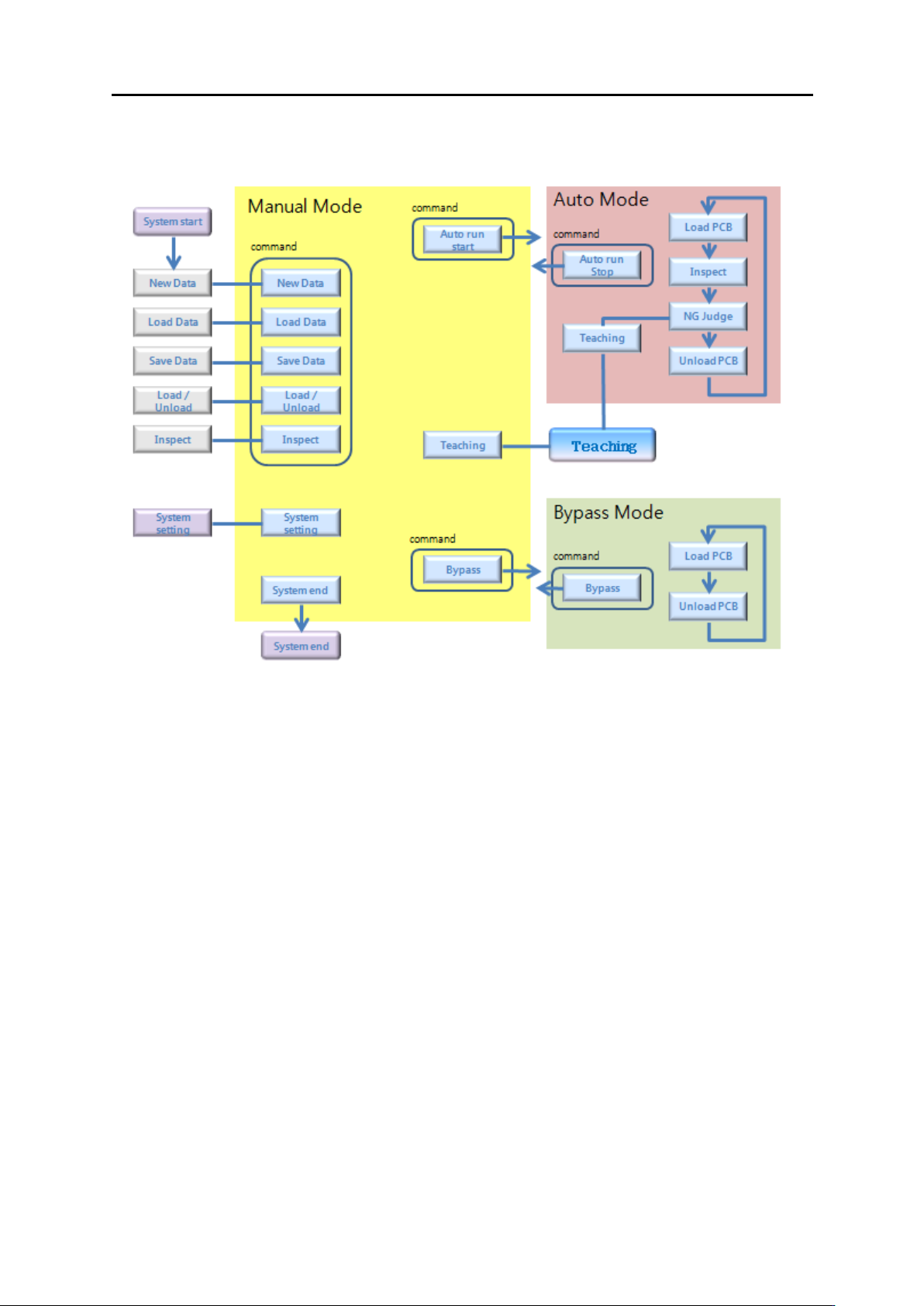

3.3.2. 作业流程图纸
3. 检测软件构造 3.4. 使用者环境
3.4. 使用者环境
3.4.1. 功能(Menu-bar)
Figure. 功能
功能
功能
New
新程序
Open
打开原有的程序
Save
保存
SPC
SPC Client 运行
Inspection
移动到检测窗口
Teaching
移动到教学窗口
Setup
设定窗口
Load
移动到检测位置 PCB
Unload
出板 PCB
Log
确认 log 文档
Viewer
NG 窗口”
Info
系统信息
Exit
结束软件
Table. 功能说明
