6. SPC 5.4.3. . 使用 Common Librar y 教学 P art 生成时通过 <Commo n Librar y> 功 能生成 . 根据 T ype 自动 生成设定 Window 算法 . ( 目前可添加种类 C hip (Capacitor , R esistor), Chip Array(x2, x4).) T eaching 窗口 C ommon Librar y 位置 5.4.3. 1 Comm…
6. SPC

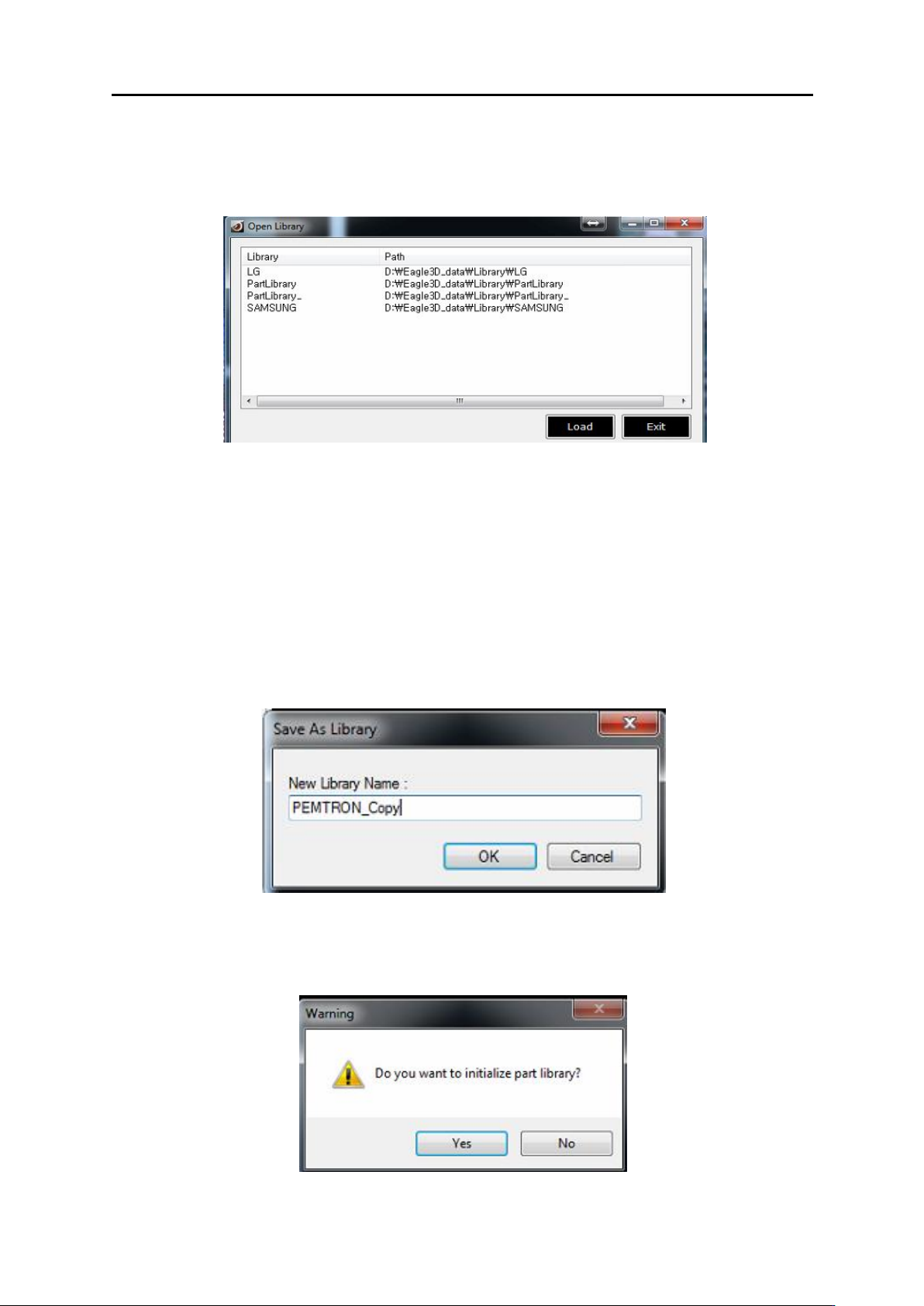

2) Load Library
显示生产的 Library 目录.
Load Library
- List 中选择需要导入的 Library 选择后点击 Load 按钮会导入对应的 Library.
3) Save Library
目前生成的 Library 保存.
4) Save As Library
目前生成的 Library 另存.
5) Clear Library
目前生成的 Library Clear.
6. SPC
5.4.3. . 使用 Common Library 教学
Part 生成时通过 <Common Library> 功能生成.
根据 Type 自动生成设定 Window 算法.
(目前可添加种类 Chip (Capacitor, Resistor), Chip Array(x2, x4).)
Teaching 窗口 Common Library 位置
5.4.3.1 Common Library 选择
- 软件画面上端 Common Library Tap 点击 Chip 形状的 Array 窗口显示.
- 需要生成的 Type 选择后通过鼠标选择种类.
- Chip 的话分为 Resistor, Capacitor
- Chip Array 的话分为 x2, x4. (Array Lead 数量.)
(以选择 <Capacitor>状态的话点击 Chip 图标即可.)
6. SPC
5.4.3.2 用 Common Library 添加 Part
- 用鼠标勾画需要添加的元件会弹出如下窗口.
- 显示 CAD 信息及尺寸信息.Common Library 里登记的 Part 中尺寸最接近的 Part 自动生成.
- <OK> 点击 Part 添加窗口设定的 Type 对应生成算法.
