6. SPC 5.4.3.3. T eaching - Chip Re sistor 的话默认有 OCR 算法所以需要设定 OC R. 另外需要添加 OCR 或其他算法可进行 添加 . - Chip Capacitor 的话包含 Color 窗口所以需 要设定 Co lor - 另外需要添加 C olor 或其他算法可进行添加 . - Array T yp e 的话 OCR ， Color 需要时可添加后进行 使用 .
6. SPC
5.4.3.2 用 Common Library 添加 Part
- 用鼠标勾画需要添加的元件会弹出如下窗口.
- 显示 CAD 信息及尺寸信息.Common Library 里登记的 Part 中尺寸最接近的 Part 自动生成.
- <OK> 点击 Part 添加窗口设定的 Type 对应生成算法.
6. SPC
5.4.3.3. Teaching
- Chip Resistor 的话默认有 OCR 算法所以需要设定 OCR.
另外需要添加 OCR 或其他算法可进行添加.
- Chip Capacitor 的话包含 Color 窗口所以需要设定 Color
- 另外需要添加 Color 或其他算法可进行添加.
- Array Type 的话 OCR，Color 需要时可添加后进行使用.
6. SPC
5.4.4. Library DB 变更
DB Base 文件的 PartDB.mdb 里 PartDB.db3 变更.之前用到的 mdb 里将使用过的信息需要以 db3 方式叫过来的
方式操作.

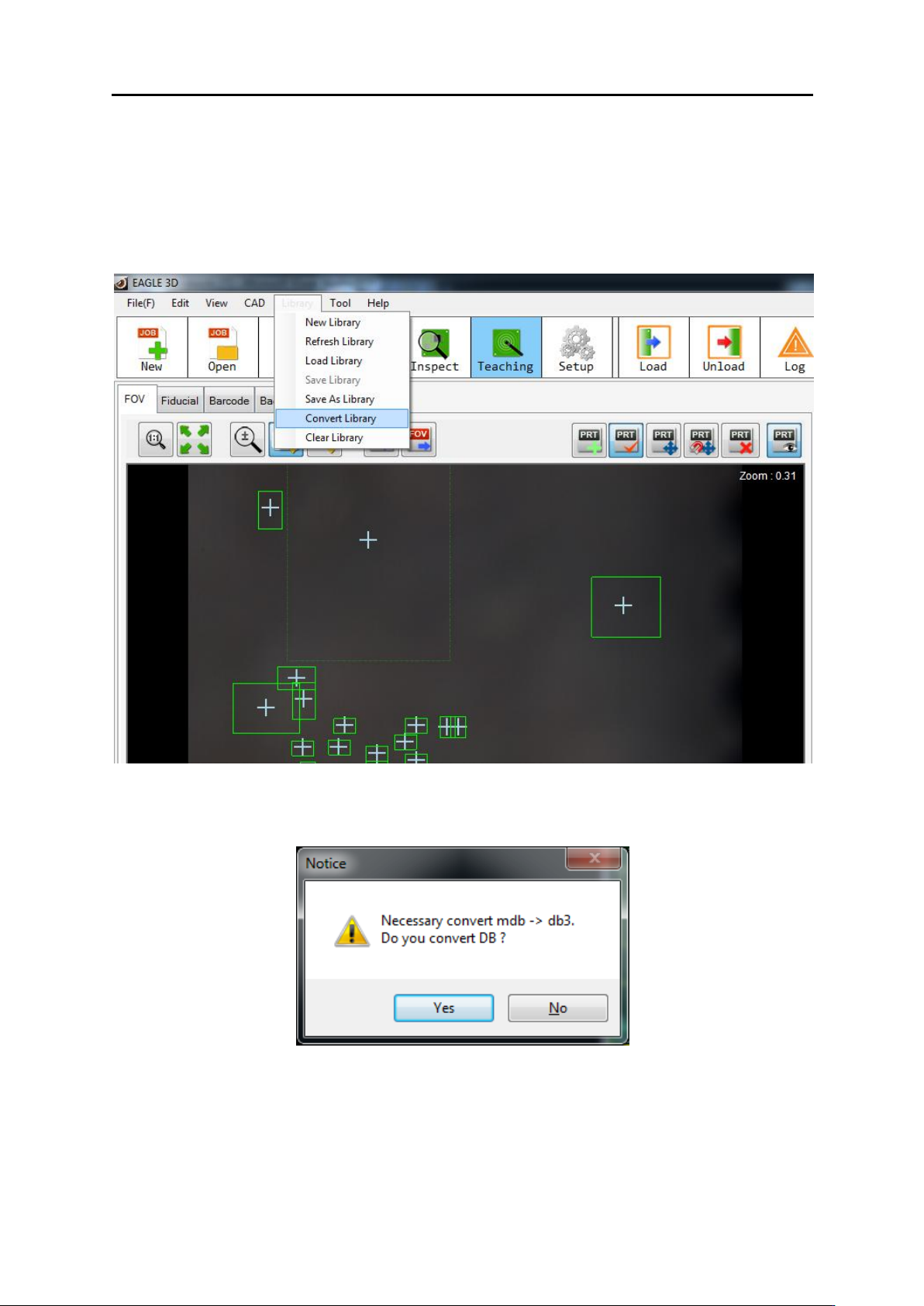

1) Convert Library 选择.
2) 快捷键 (F2)注册元件, Library 窗口, Cad Library Maching 窗口, Save As Library 点击后会弹出提示窗口进行选
择
