7. Setup 7.5. PZT
7.4. 相机焦点设定
顺序
内容
参考

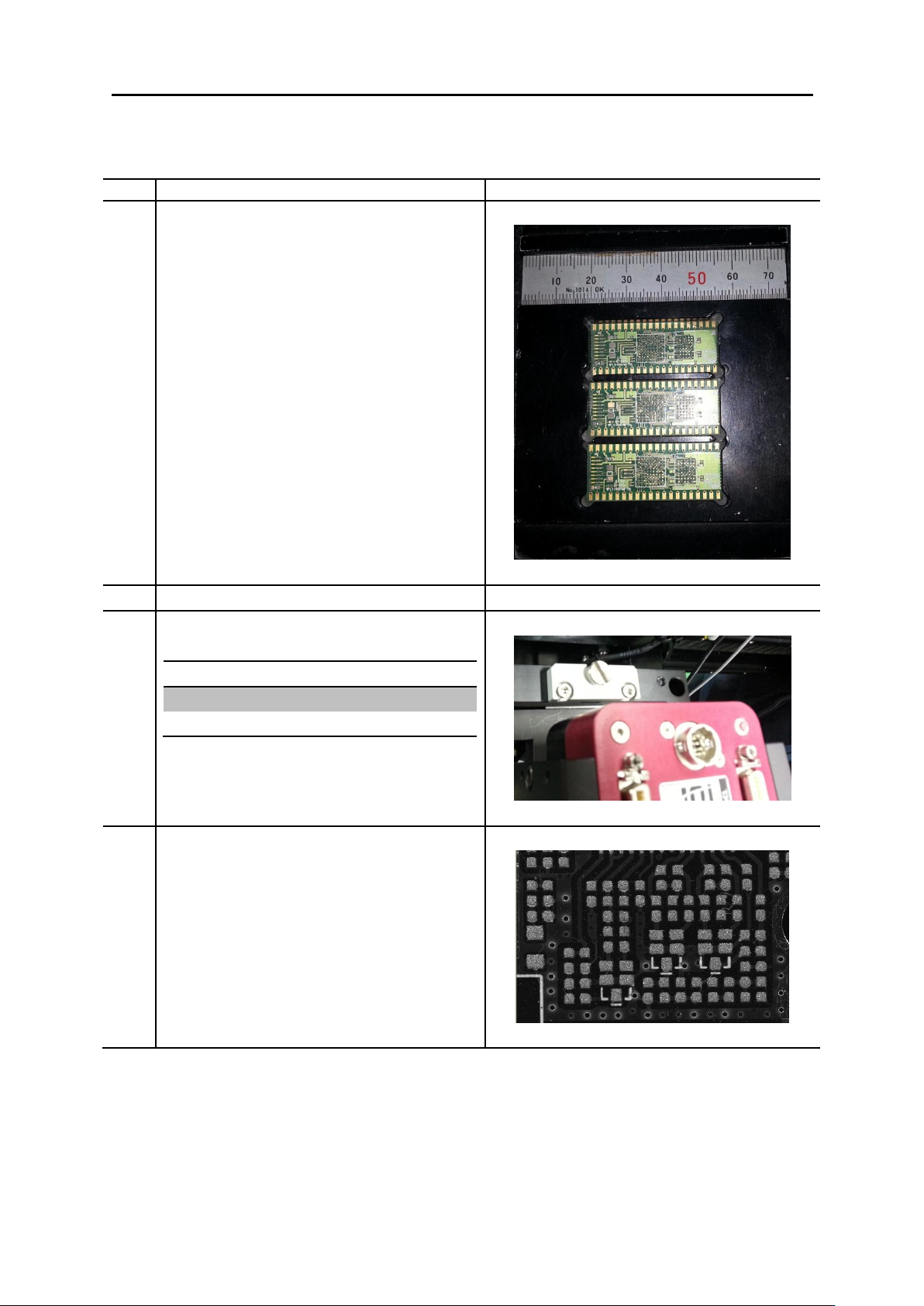

A
Focus Jig Load.
(参考 1) 轨道设置方式参考软件设置.
(参考 2) 确认轨道 Clamping.
B
相机影像窗口的<Live> 对勾.
C
相机后面的 „Focus Master‟调整设定 FOV 范围.
Pixel Size(㎛)
FOV Size(㎛)
Range(㎛)
15
30.72
30.42 ~ 31.02
20
40.96
40.66 ~ 41.26
(参考)调整焦点时 2D Bottom 的 Red 或 者 使 用
Blue 光源.
D
Jig 的 3 个 Target 以中间的为准.剩下的上下
Target 跟中间的高度相差为 ±1.5mm. 中间的
Target 对焦点后移到上或下进行对焦调整.
7. Setup 7.5. PZT
7.5. PZT
7.5.1. PZT 连接
此设备有 2 个 PZT. PZT Driver 和 Controller 进行工作各自 PZT 和 Controller, Driver 进行连接不会正
常工作.
区分
PZT 位置
Driver 位置
Controller 连接 (AD/DA Ch.)
SET 1
设备正面左侧
设备正面左侧
AD/DA Channel 端子 2
SET 2
设备正面右侧
设备正面右侧
AD/DA Channel 端子 3
7.5.2. 初始化设定
为了 PZT 正常工作进行设定.
顺序
内容
参考
A
初始 0.2 Volt 组装. Servo Off 状态.
B
卸下设备后盖, PZT 1 Driver 的 Servo Switch 开关
„Off‟.
C
PZT 1 的 AD 输出插件取出用万用表红色部分为输
出,黑色部分为 GND.
D
<PZT> tap 选择.
E
<PZT – Out>的 <Volt>选择.
F
<PZT – Axis>的 <PZT 1>选择.
G
<PZT>输出窗口输入„0‟ 选择<Out>按钮 DA 输出
设定为 0 Volt.
H
确认万用表的电压. „0‟.
???
I
PZT 2 顺序 B – H 过程反复.
J
Servo Switch 按钮 „On‟.
7. Setup 7.6. 카메라
7.6. 相机定义
顺序
内容
参考
A
Glass Jig 放入轨道.
(注意) Glass Jig 小心碎掉.
B
Pushup Plate 后放入 Glass Jig 点击 <Conveyor>
<Pushup Plate>按钮.
C
相机影像窗口里点击<Live>.
D
点击相机影像窗口上的<Cross>显示交叉窗口.
E
<Color Set> 选择.
F
<Light Control>的 <Bottom Blue>选择.
G
相机对准 Glass Jig 中心点的十字线.
H
相机固定螺丝拧松后让十字线对准.
I
对准后拧紧螺丝在进行确认.
J
所有的 Calibration 结束后拿出 Glass Jig.
