5 . 教学 5.2. 程序 导入 5.2. 打 开 程序 打 开 程序按 钮 将弹 出以下窗口可 选择 已做完的程序。 程序管理窗口
5. 教学 5.1. 新程序生成

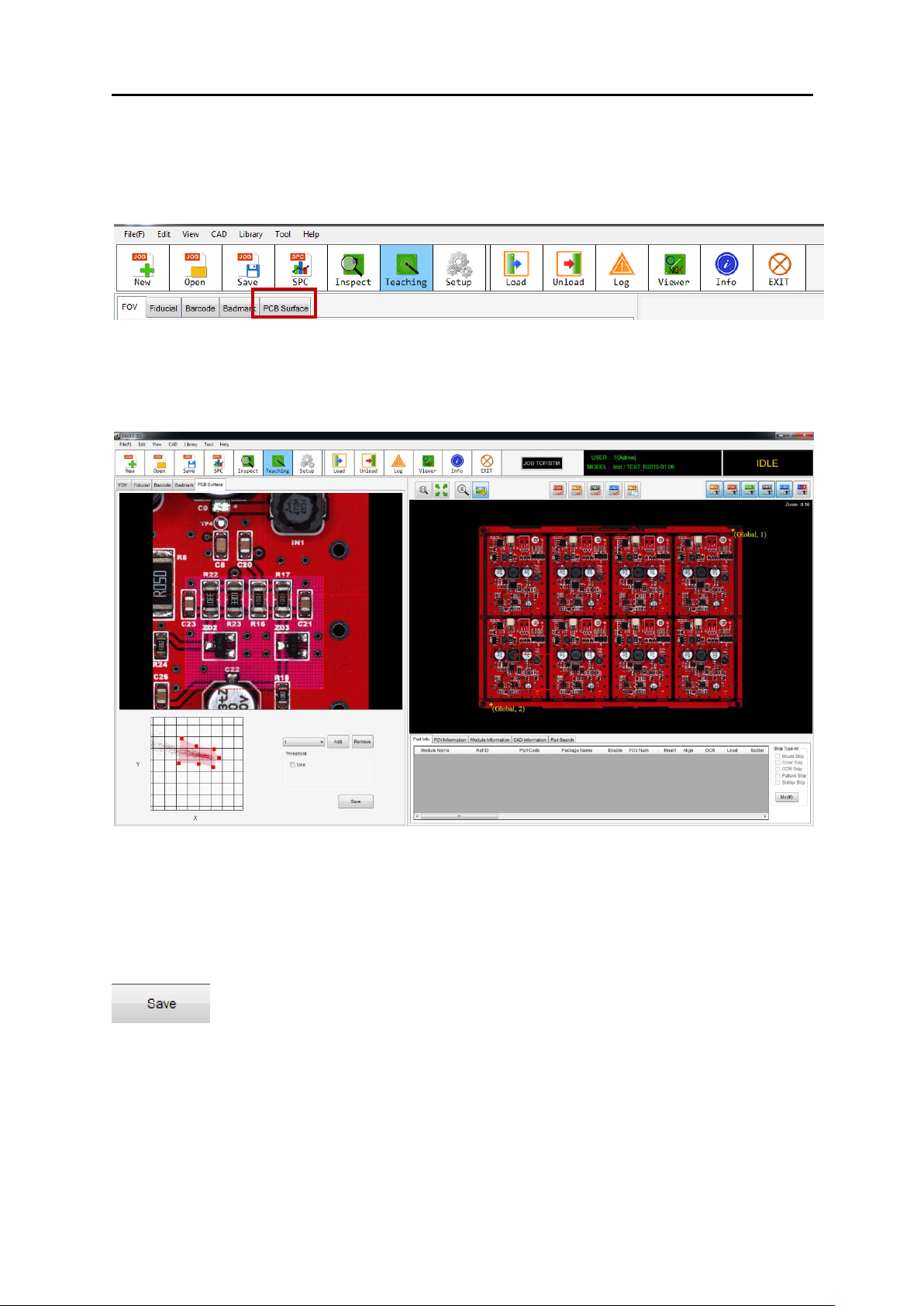

5.1.3. 基准面颜色设定
„PCB Surface‟
5.1.3.1. 设定方法
- 为了 3D 成型需要进行 PCB 表层颜色设定。
鼠标左键移动
鼠标右键画所需校准部分
5.1.3.2. 保存
5. 教学 5.2. 程序导入

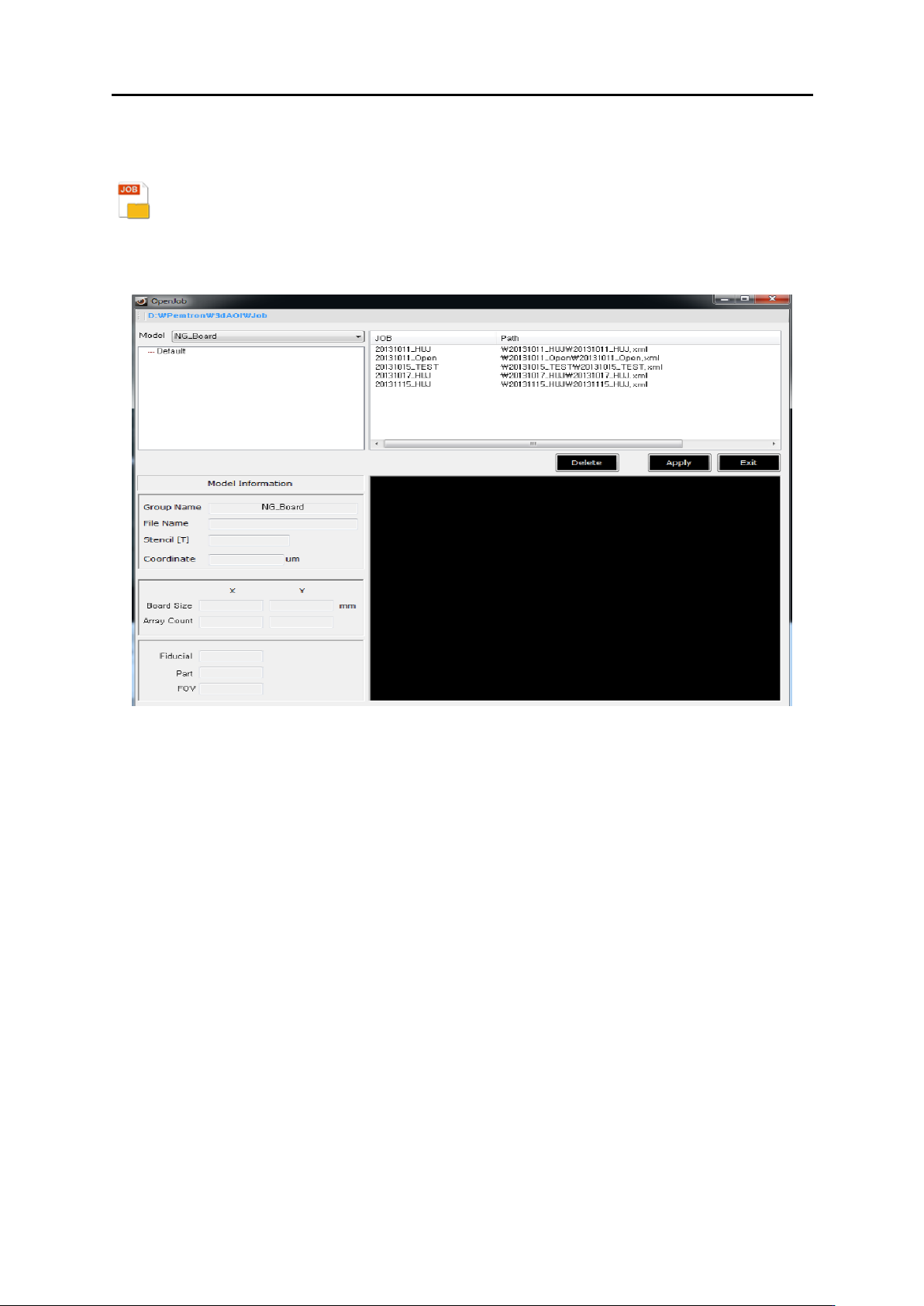

5.2. 打开程序
打开程序按钮
将弹出以下窗口可选择已做完的程序。
程序管理窗口
5. 教学 5.3. 元件教学
5.3. 元件 调试
5.3.1. 元件 ROI 设定
整板图界面双击可以移动指定位置。
FOV 图界面上划 ROI 将可以添加 ROI 窗口
<元件 选择>
<元件 删除>
<元件 修改>
