5. 教学 5.3. 元件教学

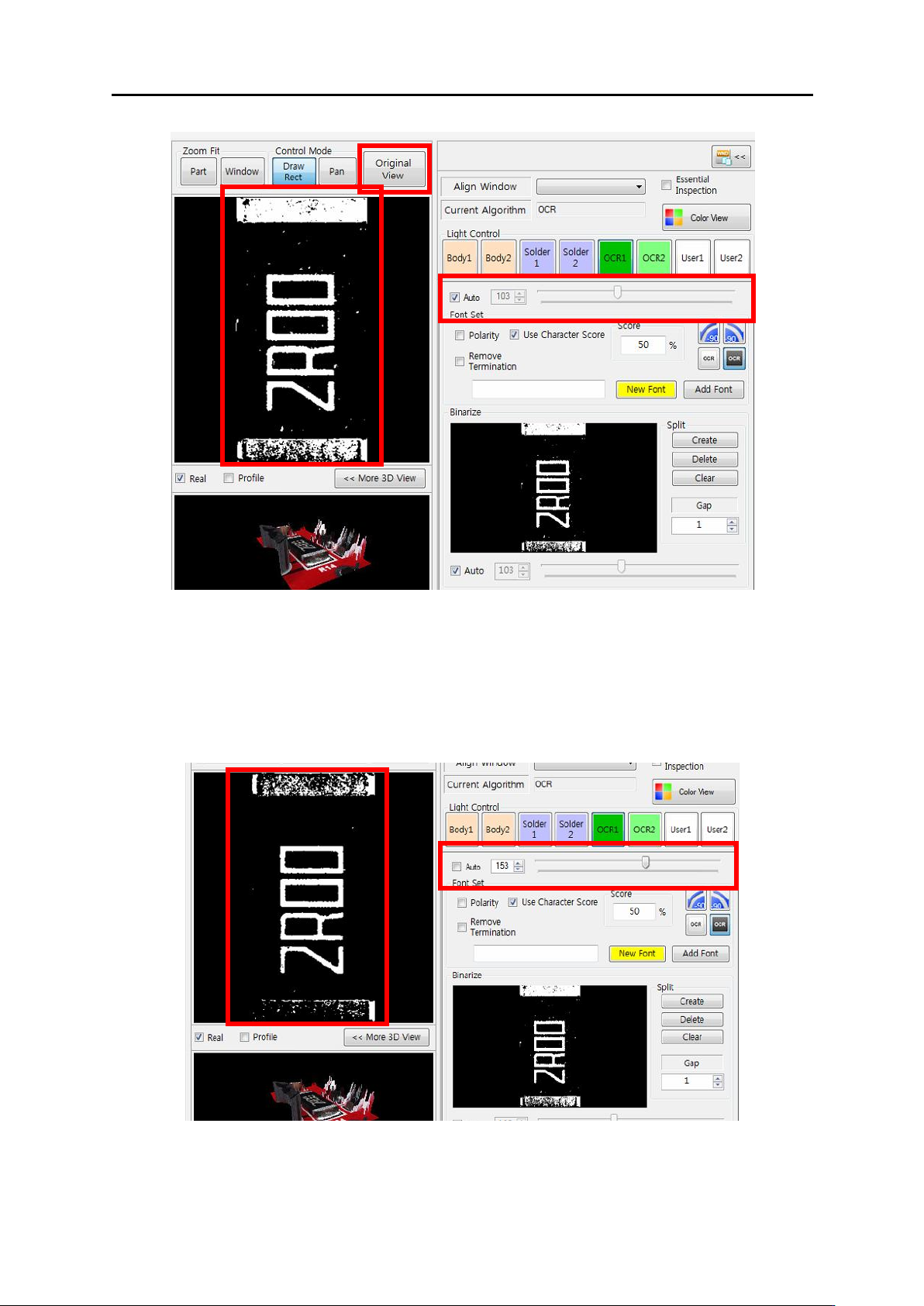

OCR 二进制影像
上图 OCR Window 改成二进制图象的效果图.
二进制值右侧光源设定下面的 <Auto>可调整光源.
<Auto> 对勾自动对应光源值.
OCR 二进制影像
5. 教学 5.3. 元件教学

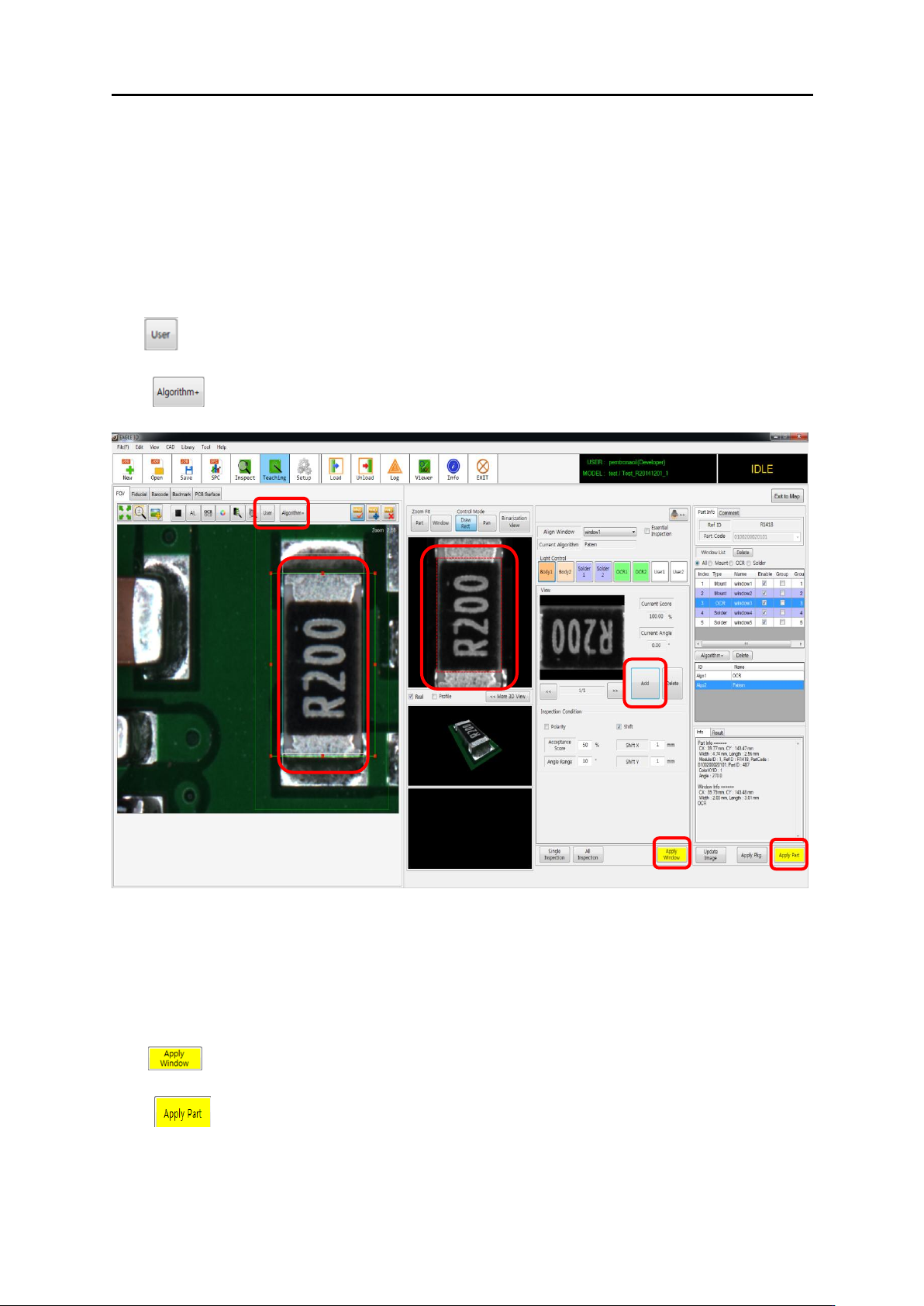

5.3.2.6. Pattern 检测
对比原有的 pattern 进行检测.
为了检测需要注册. 检测内容反转漏印等.
A. Window 设置
① 选择后鼠标拖动选择需要注册的 pattern.
Pattern 选择后设定检测区域 Image.
B. ② 设定需要识别的 Image 区域.
C. ③ 设定 Image 区域.按 New 添加 ADD.
D. ④ 设定 Image 区域.按 New 添加 ADD
E. ⑤ 按钮(快捷键 F7)教学.
F. ⑥ 前检测的 Window 设定后按(F8)生成 Part.
①
②
③
④
⑤
⑥
5. 教学 5.3. 元件教学

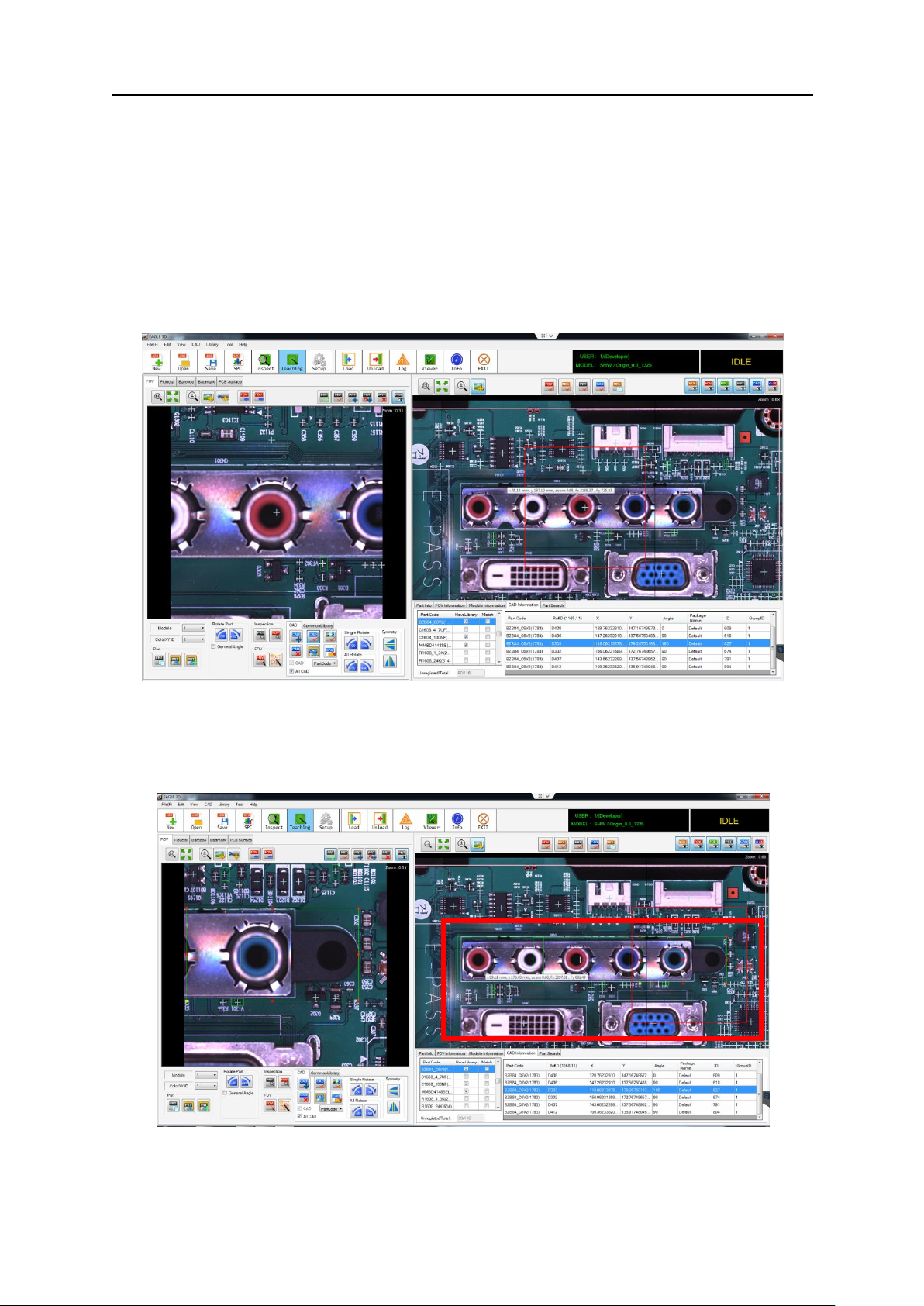

5.3.2.7. 比 FO 大的 Part 教学(2.3ver)
Connect IC Chip 的话会有超出 FOV 画面的现象.可分段教学检测但是未注册到库在所以需要在下一个程
序里从新教学.
Ver 2.3 里大的 Part 分段教学后可以注册到 Library.
1) Part 注册
超出 FOV 的 Part
- 超出 FOV 的 Part 可进行分段教学.
- Part 分 3 段教学
