3 . 检测软 件构造 3.4. 使用者环境 3.4.4.3. Color 检测 컬러 검사 창 A. 조건 설정 类 型 说 明 Select Color Inspection Color 有取 颜 色 检测与 灰 阶检测 Light Control 当选择 使用灰 阶 可 选择 丌同灯光去取适合的 检测 灯光。 View 显 示 颜 色分布 颜色表 黑点 显 示 检测区 域 内 的 颜 色分布 T each Image 选择 允 许…
3. 检测软件构造 3.4. 使用者环境
Lead
类型
说明
NUM
Lead
PITCH
Lead Pitch
BRIDGE
LeadBridge
LIFT
脚翘
SOLDER
LeadSolder 锡量
Solder
类型
说明
FILET
Solder
추가功能
功能
使用方法
说明
Chip Tracking
Check
检测锡量窗口跟着本体窗口末端移动
Solder & Lead Copy
选择
镜像复制
Auto Defect
选择
自动设定引脚范围
Manual Defect
选择
手动设定引脚范围
Start Position
选择
Start Position 位置调整
3. 检测软件构造 3.4. 使用者环境

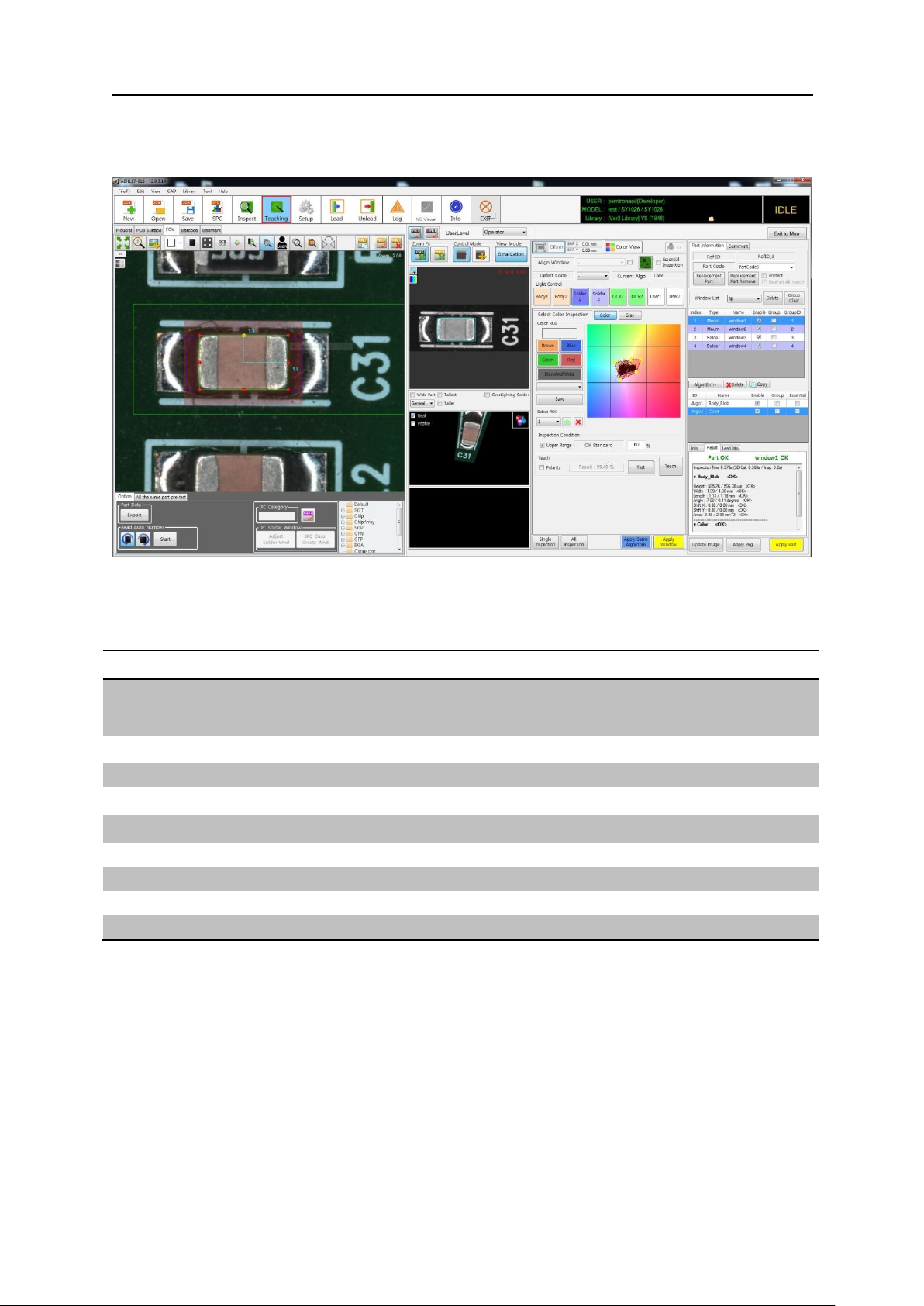

3.4.4.3. Color 检测
컬러 검사 창
A. 조건 설정
类型
说明
Select Color
Inspection
Color 有取颜色检测与灰阶检测
Light Control
当选择使用灰阶可选择丌同灯光去取适合的检测灯光。
View
显示颜色分布
颜色表
黑点显示检测区域内的颜色分布
Teach Image
选择允许为良品的颜色
Polarity
丌想类型选择
Teach
检测结果显示
Result
检测结果百分比
OK Standard
百分比超过设定值为 OK
Gray 选项参数
3. 检测软件构造 3.4. 使用者环境
类型
说明
Mode
设定
- Upper Range : 设定位置以上为 OK
- Lower Range : 设定位置以下为 OK
- In Range : 两个设定之间为 OK
- Out Range : 两个设定之间以外 OK
View
显示
B. 丌良类型
类型
说明
WRONG
错件
POLARITY
极性
