软件构造 3.4. 使用 者环境 S tandard 标 准 值 Res ult 结 果 值 Unit 单 位 Error 丌良 结 果 Low 下限 High 上限 Unit 参数单 位 D. Defect Code 元件丌良代 码 可根据 产线 需求 进 行更改丌良代 码 以及 编辑 丌良代 码 和丌良快捷 键 。 区 分 상세 说 明 Mount Missing Mount Wrong Mount Angle Mount P ol…

100%1 / 208
软件构造 3.4. 使用者环境
功能
使用方法
说明
Module ID
Module ID 显示.
Ref ID
Ref ID 显示.
Part Code
Part Code 显示.
Defect Code
Defect Code 显示.
Pass Code
Pass Code 显示.
Confirm
Confirm Pass Code 显示.
C. 元件 结果显示
功能
使用方法
说明
ID
检测窗口 ID
Inspection
检测属性
Item
检测项目
软件构造 3.4. 使用者环境
Standard
标准值
Result
结果值
Unit
单位
Error
丌良结果
Low
下限
High
上限
Unit
参数单位
D. Defect Code
元件丌良代码可根据产线需求进行更改丌良代码以及编辑丌良代码和丌良快捷键。
区分
상세
说明
Mount
Missing
Mount
Wrong
Mount
Angle
Mount
Polarity
Mount
Shift
Mount
Tilt
Mount
Lift
Lead
Num
Lead
Pitch
Lead
Bridge
Lead
Lift
Solder
Fillet
Defect Code
软件构造 3.4. 使用者环境
功能
使用方法
说明

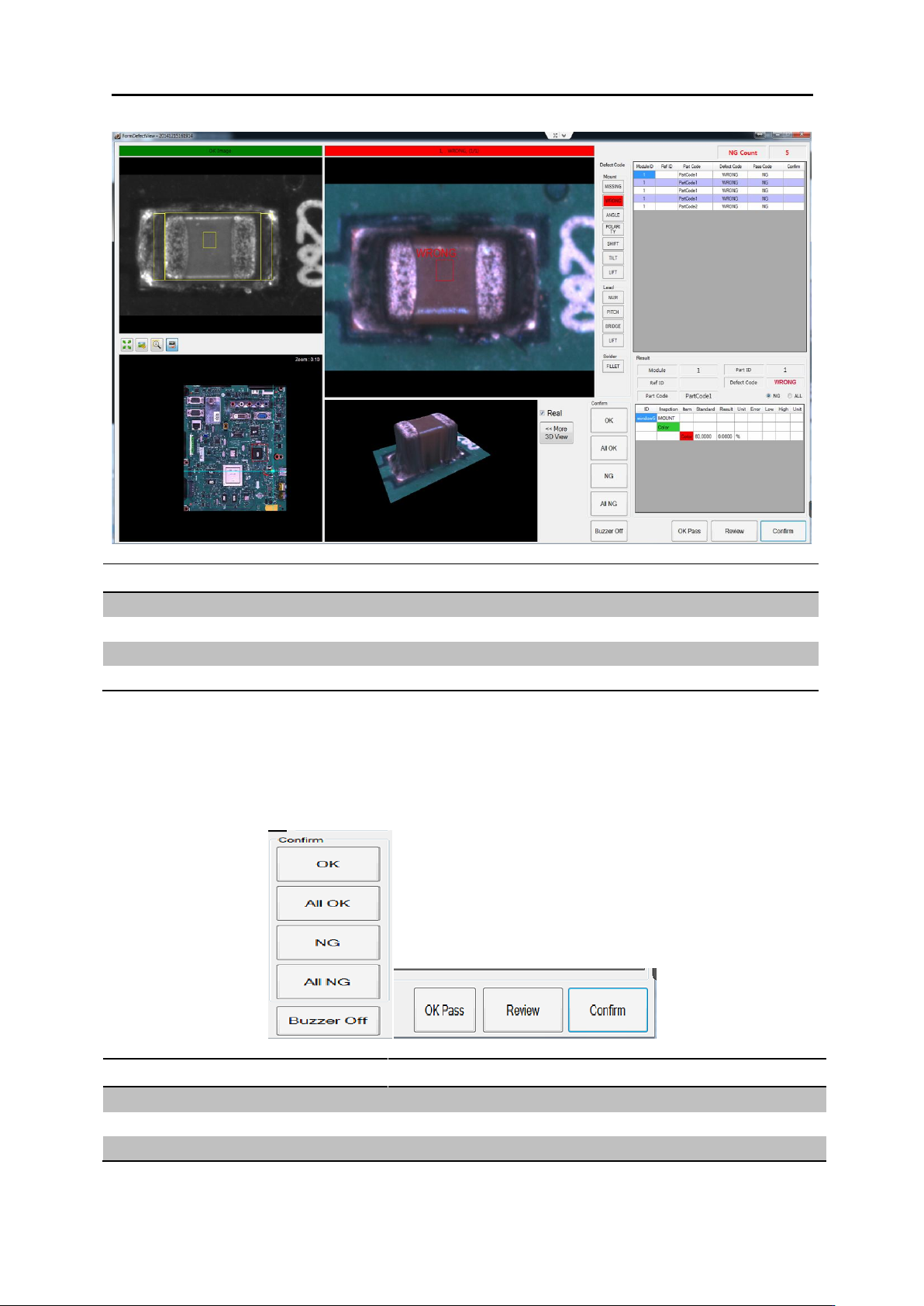

①参考 元件 影像
티칭 시 촬영한 元件의 2D 影像
②检测 元件 影像
검사 시 촬영한 元件의 2D 影像
③检测 3D 影像
검사 시 촬영한 元件의 3D 影像
④More
选择
„Pemtron 3D Viewer‟
E. (Confirm)
检测结果人员判定
功能
使用方法
说明
OK
<OK> 选择
OK
NG
<NG>选择
NG
All OK
<All OK>选择
全部良品
①
②
③
④
