3 . 检测软 件构造 3.4. 使用者环境 3.4.4.1. 检测 窗口 检测 窗口 A. 参数设 定 Extract Body Setting 类 型 说 明 Extract Range Body 百分百范 围设 定 Margin Mount 检测领 域 ( Ex. 0.5mm -> X Size + 1mm / Y Size + 1mm) View Mount 检测领 域 显 示 T each 确定元件 Dimension,…
3. 检测软件构造 3.4. 使用者环境

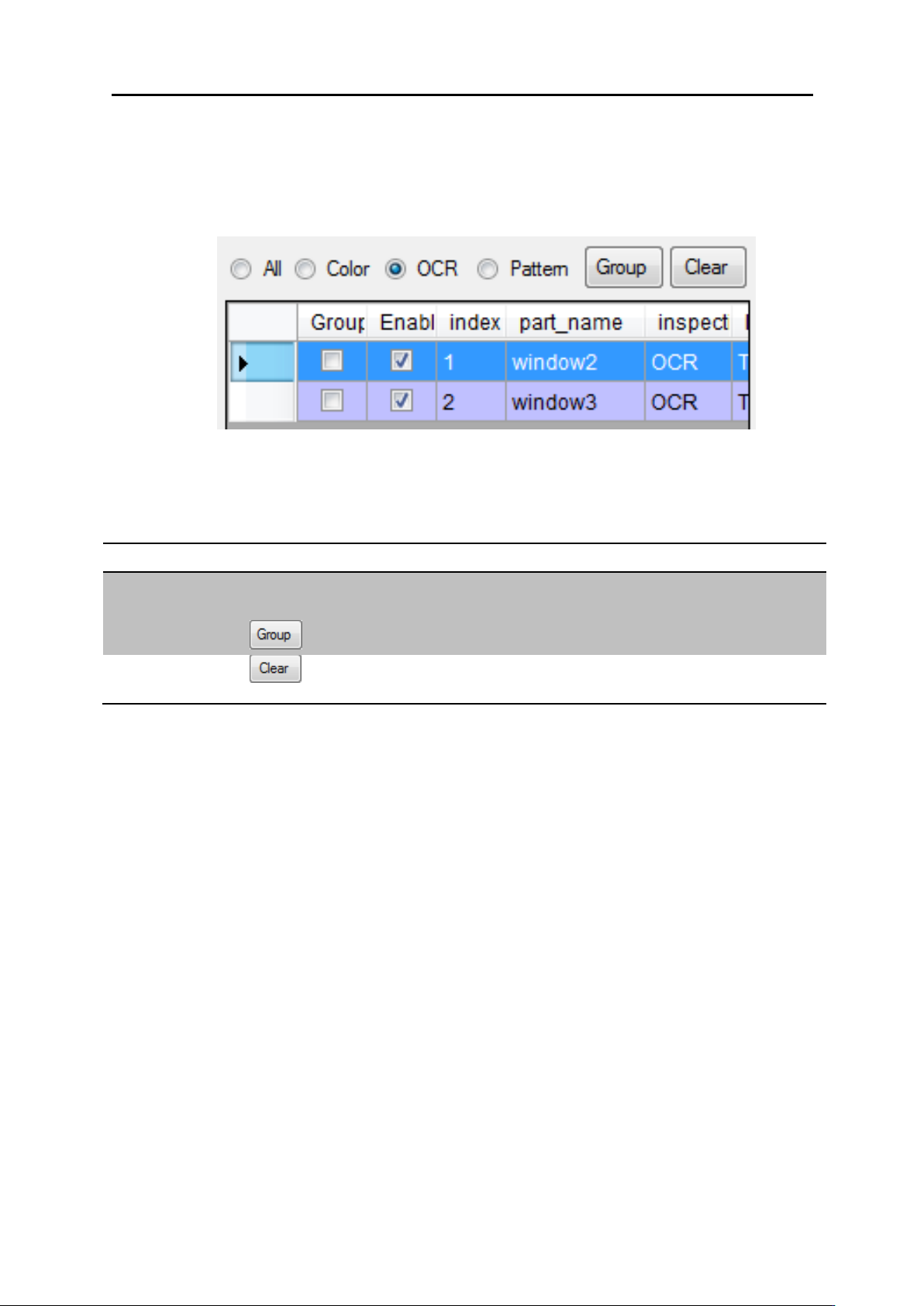

E. 检测窗口分组
算法 Color,OCR,Pattern 可进行分组
Figure. 그룹화
功能
使用方法
说明
(Group)
1. 选择所需要分组的检测窗口及属性
2. 选择后点击 Group
3.
解除
(Group Clear)
1.
3. 检测软件构造 3.4. 使用者环境

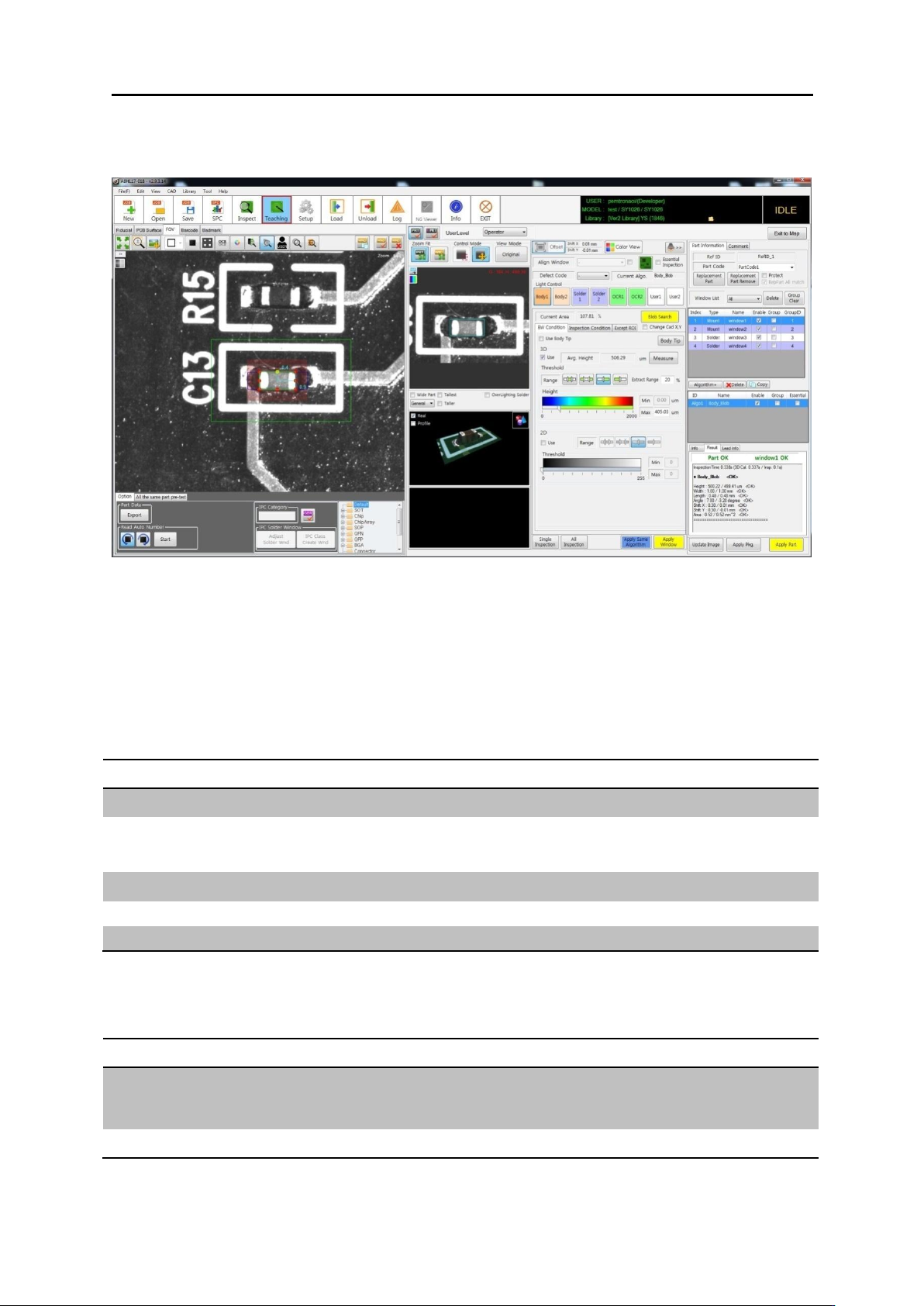

3.4.4.1. 检测窗口
检测窗口
A. 参数设定
Extract Body Setting
类型
说明
Extract Range
Body 百分百范围设定
Margin
Mount 检测领域
( Ex. 0.5mm -> X Size + 1mm / Y Size + 1mm)
View
Mount 检测领域显示
Teach
确定元件 Dimension,重心，角度等计算及范围。
Result
检测结果显示
类型
说明
Centerof
gravity
偏移(cx, cy) 结果
Dimension
Dimension(width, length, height) 调试结果
3. 检测软件构造 3.4. 使用者环境
Rotation
角度
Tilt
浮高
Modify
修改.
类型
说明
Width(X)
宽度范围设定
Length(Y)
长度范围设定
Height(Z)
高度范围设定
Rotation
角度范围设定
Tilt
浮高范围设定
Offset
偏移范围设定
B. 불량 타입
类型
说明
MISSING
元件缺件
WRONG
元件错件
SHIFT
元件偏移
ANGLE
元件角度
TILT
元件浮高
