6. SPC 5.4.3. 2 用 Common L ibrar y 添加 P art - 用 鼠标勾画需要添加的 元件会弹出如下窗 口 . - 显示 CAD 信息及尺寸信息 .Common Librar y 里登记 的 Part 中尺寸最接近 的 Part 自动生成 . - <OK> 点击 P ar t 添加窗口设定的 T ype 对应 生成算法 .
6. SPC
5.4.3. . 使用 Common Library 教学
Part 生成时通过 <Common Library> 功能生成.
根据 Type 自动生成设定 Window 算法.
(目前可添加种类 Chip (Capacitor, Resistor), Chip Array(x2, x4).)

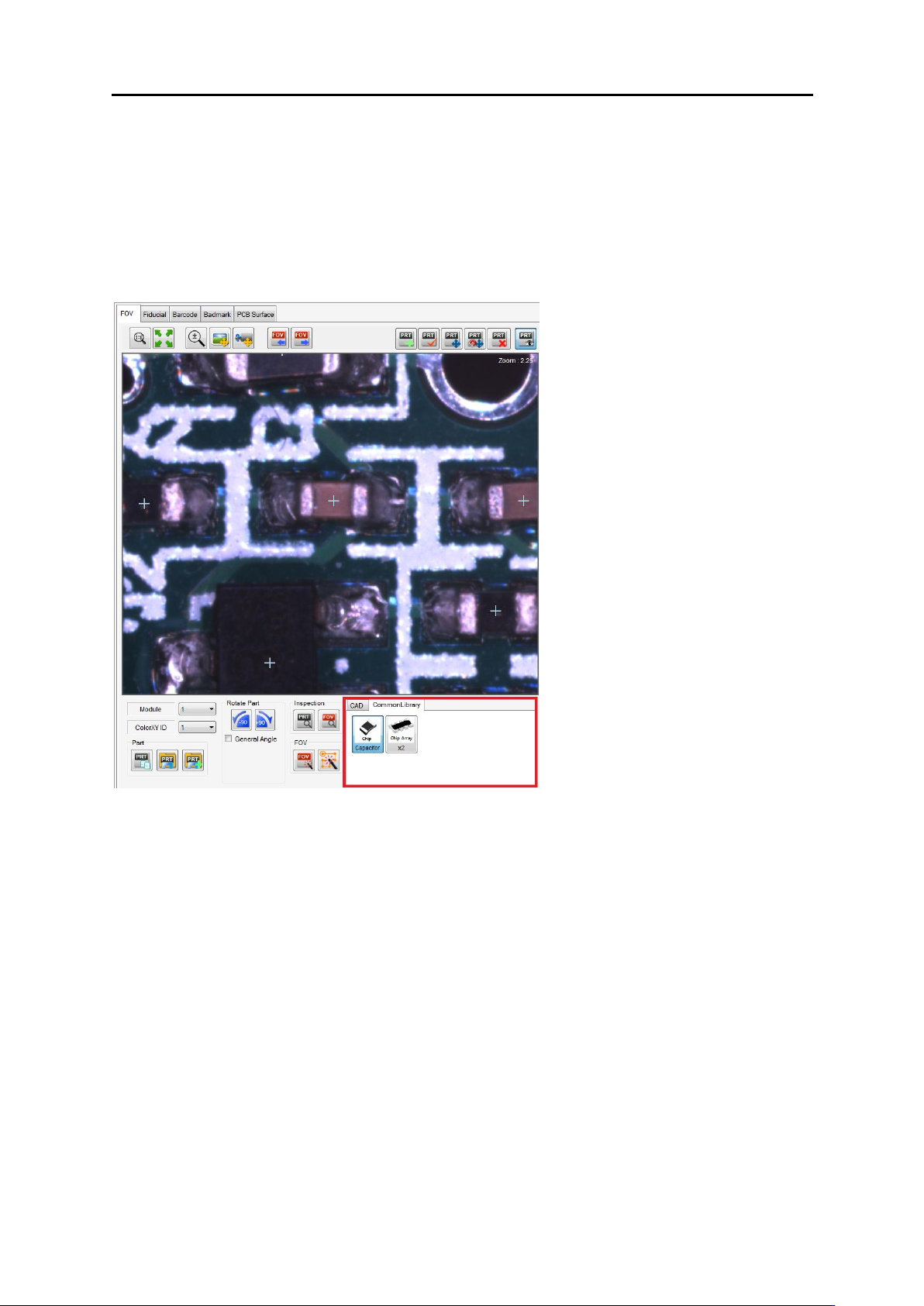

Teaching 窗口 Common Library 位置
5.4.3.1 Common Library 选择
- 软件画面上端 Common Library Tap 点击 Chip 形状的 Array 窗口显示.
- 需要生成的 Type 选择后通过鼠标选择种类.
- Chip 的话分为 Resistor, Capacitor
- Chip Array 的话分为 x2, x4. (Array Lead 数量.)
(以选择 <Capacitor>状态的话点击 Chip 图标即可.)
6. SPC

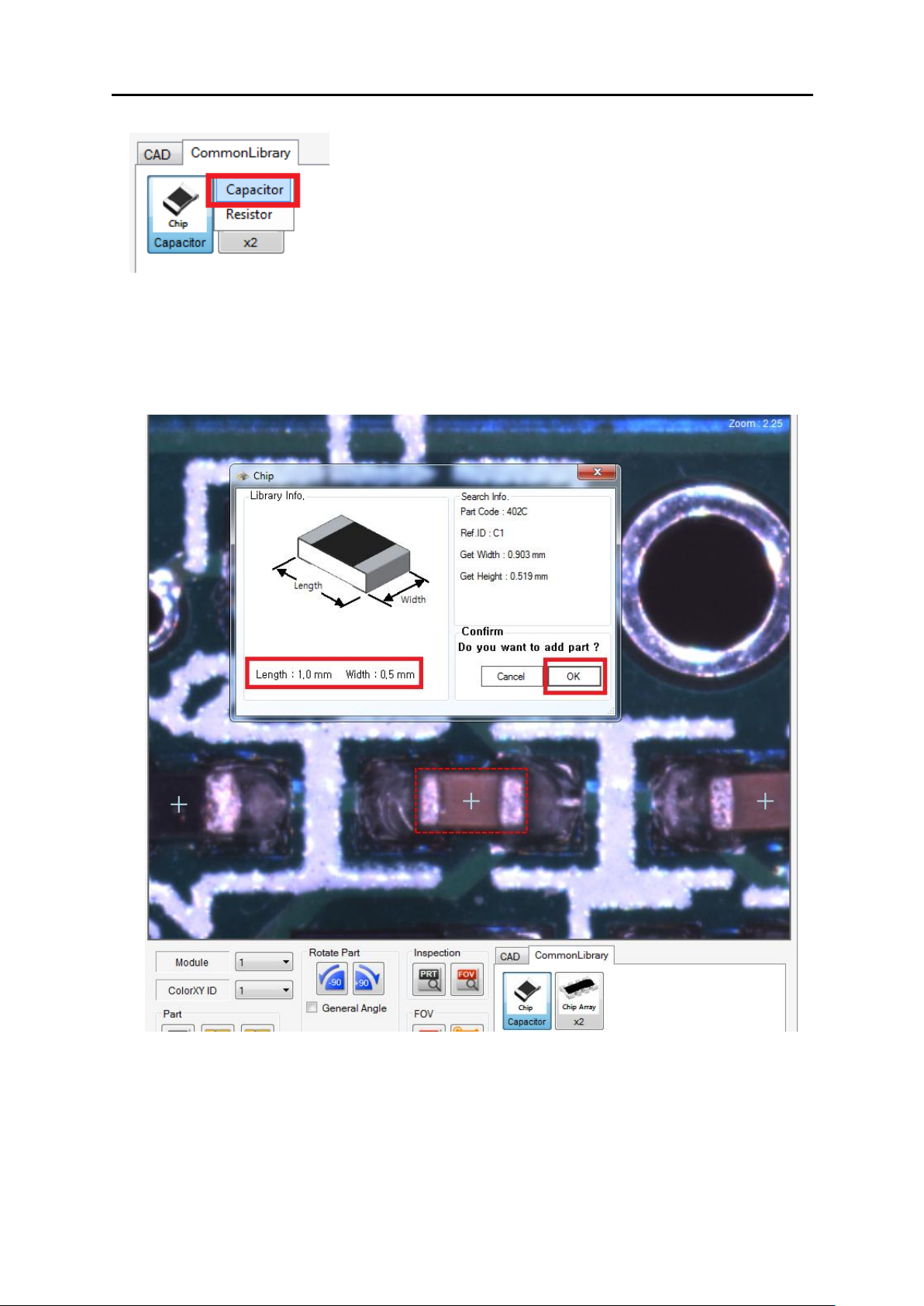

5.4.3.2 用 Common Library 添加 Part
- 用鼠标勾画需要添加的元件会弹出如下窗口.
- 显示 CAD 信息及尺寸信息.Common Library 里登记的 Part 中尺寸最接近的 Part 自动生成.
- <OK> 点击 Part 添加窗口设定的 Type 对应生成算法.
6. SPC

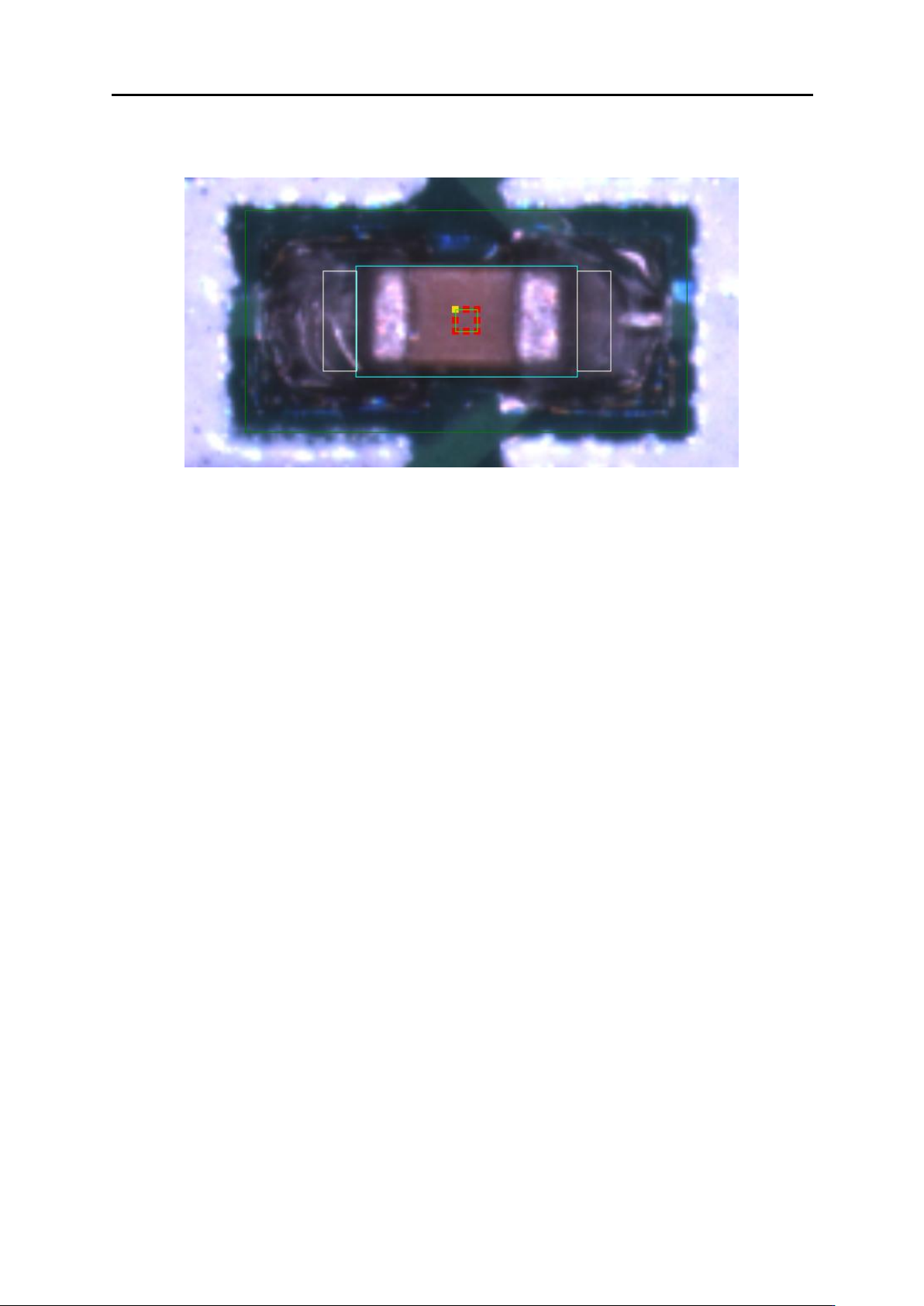

5.4.3.3. Teaching
- Chip Resistor 的话默认有 OCR 算法所以需要设定 OCR.
另外需要添加 OCR 或其他算法可进行添加.
- Chip Capacitor 的话包含 Color 窗口所以需要设定 Color
- 另外需要添加 Color 或其他算法可进行添加.
- Array Type 的话 OCR，Color 需要时可添加后进行使用.
