3. 检测软件构造 3.4. 使用者环境
3.4. 使用者环境
3.4.1. 功能(Menu-bar)
Figure. 功能
功能
功能
New
新程序
Open
打开原有的程序
Save
保存
SPC
SPC Client 运行
Inspection
移动到检测窗口
Teaching
移动到教学窗口
Setup
设定窗口
Load
移动到检测位置 PCB
Unload
出板 PCB
Log
确认 log 文档
Viewer
NG 窗口”
Info
系统信息
Exit
结束软件
Table. 功能说明
3. 检测软件构造 3.4. 使用者环境

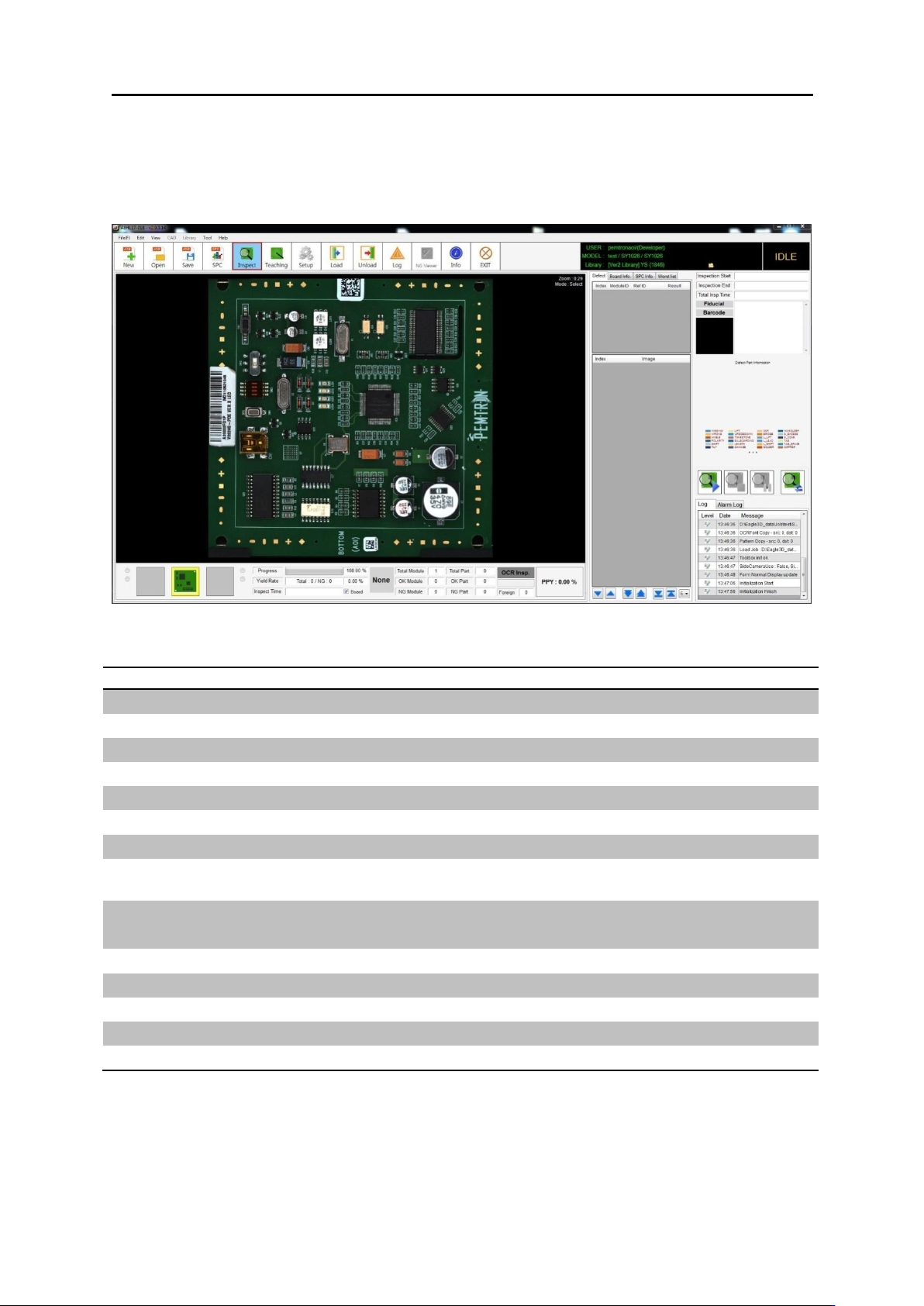

3.4.2. 检测窗口
软件上端<Inspect>.
Figure. 检测窗口
区分
说明
备注
①系统信息显示与否
Model 名称, 使用者及设备信息
报警显示
②PCB full image
检测开始时 FOV 路径及结果
③PCB 位置显示与否
设备内 PCB 位置
④设备使用时间显示与否
设备开始检测, 结束及时间
⑤校正结果
Mark 点检测结果
⑤条码检测结果
条码识别结果
注册条码
⑥检测进行按钮
检测开始, 结束,停止及 by Pass
⑦PCB 检测状态
PCB 种类 进行率及时间
PCB 种类 良品/不良品 数量及比率
⑧所有检测结果
PCB 数量, 良品,不良品
所有元件数量,良品,不良品
⑨Defect
根据 PCB 显示不良种类
不良种类图
⑨Board Information
PCB 信息
⑨SPC Information
SPC 信息
⑩ Log
系统运行状态
⑩Alarm Log
报警处理
3. 检测软件构造 3.4. 使用者环境

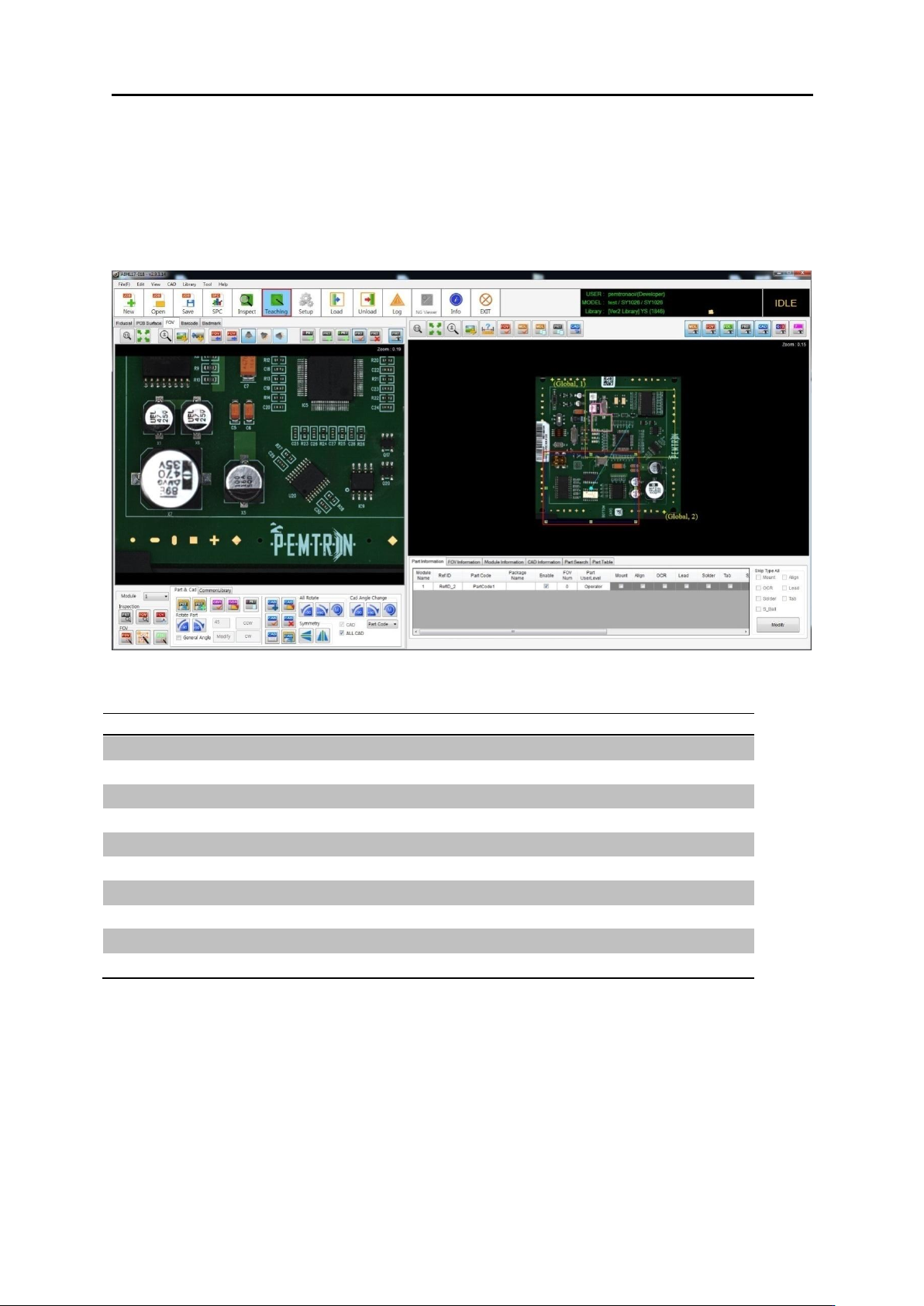

3.4.3. 教学窗口
软件上端<Teaching>选择. 检测时不可使用. 检测结束后可选择..
教学画面分为 左/右.左侧为教学 FOV 画面右侧为目前作业的 PCB 整版图
Figure. 教学窗口
区分
说明
备注
整版图(Map)
PCB 整版图
FOV
教学元件 FOV
校正(Fiducial)
校正 mark 移动教学
条形码(Barcode)
条形码教学
底色(PCB Surface)
PCB 底色定义
Part Information
元件信息
FOV Information
FOV 信息
Module Information
Module 信息
CAD Information
CAD 信息
Part Search
Part 搜索
3.4.3.1. 教学(Map) 画面
