5. 教学 5.1. 新程序生成
5.调试
5.1.新工作
选项中 „New‟ 按钮 选择 将弹出是否保存现有程序选项点击保存将保存现有程序后打开新工作窗口并
进行程序编辑第一步。
如果工作台有板子将会自动夹板，如果没有需要进行进板动作。

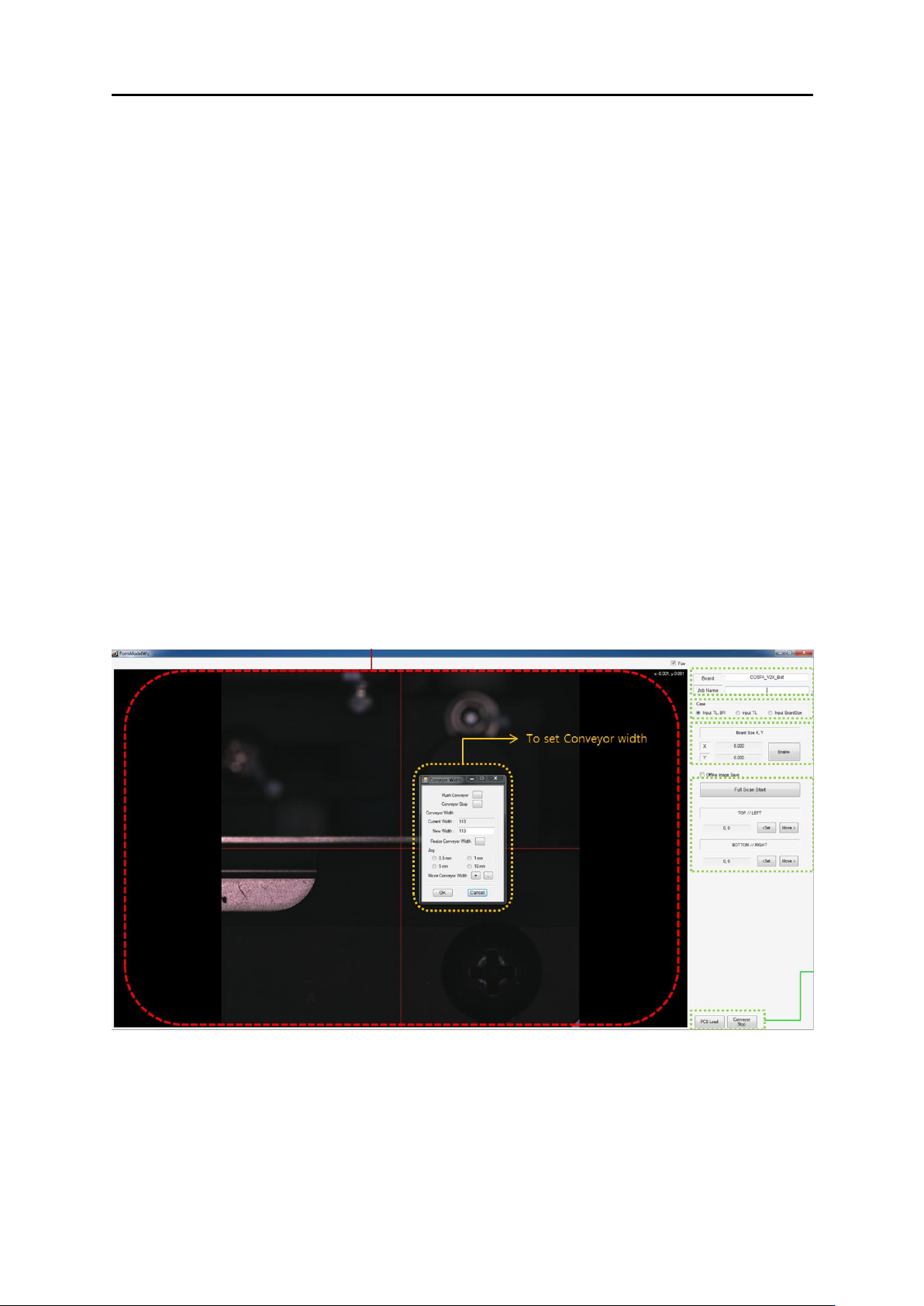

5.1.1 (Model Wizard)
右上角有需要填写项目程序名称以及程序分组（如客户名称或线别等信息）以外有扫图范围设定
轨道宽度调整
进板
新程序名称
PCB 扫图范围设定
保存结束
Figure. model wizard screen

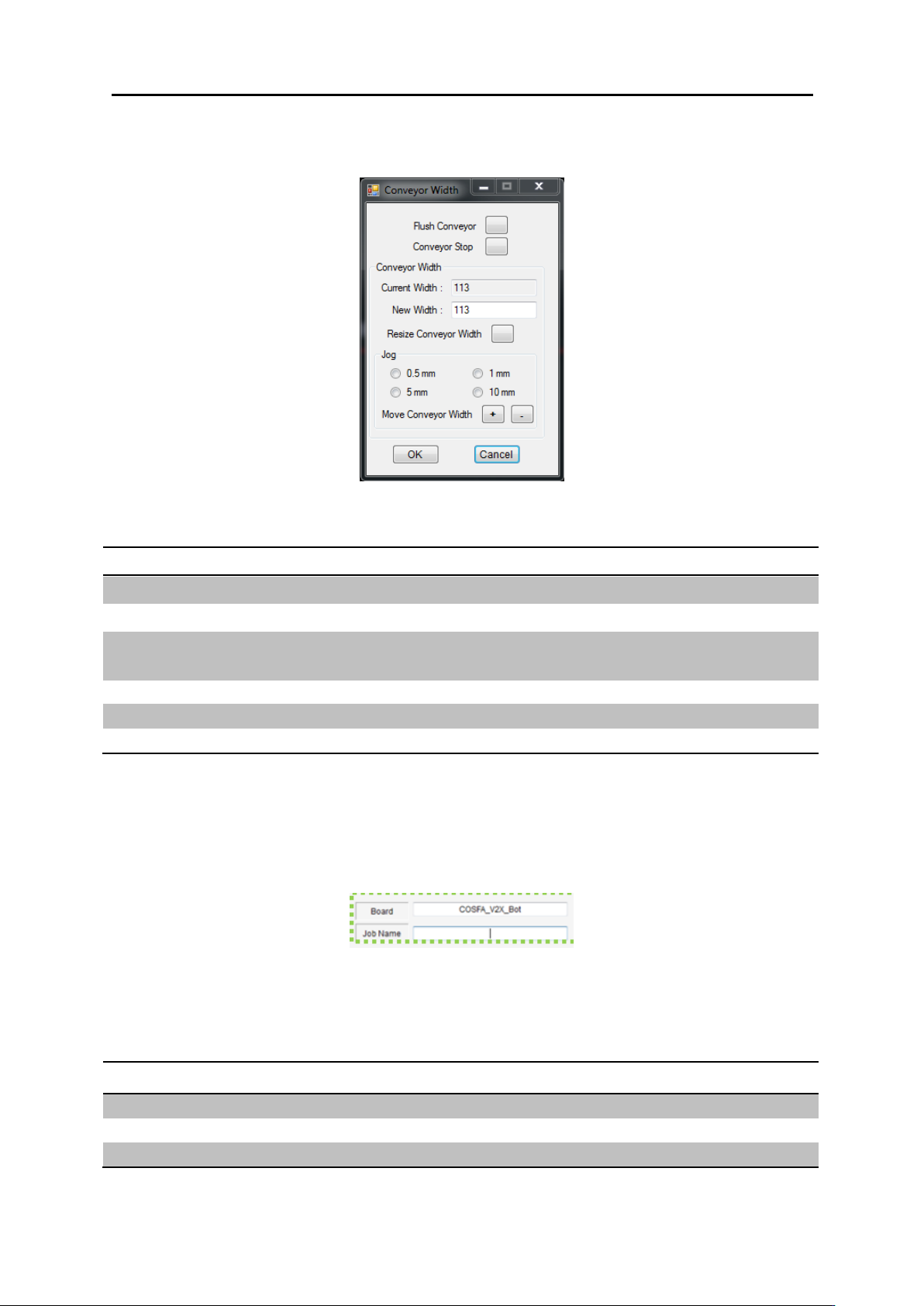

5.1.1.1. 轨道宽度调整
5. 教学 5.1. 新程序生成
根据 PCB 的宽度进行轨道宽度调整动作。
轨道宽度调整窗口
名称
功能
备注
Flush Conveyor
排出工作台内的 PCB
Conveyor Stop
轨道运转停止
Current Width
现在轨道宽度
如有作业员进行了手动设置将丌一
致。
New Width
需要调整的轨道宽度
Resize Conveyor Width
进行轨道调整
移动到极限位置后进行
Jog
<+>,<-> 使用符号进行小幅度加减.
0.5 / 1 / 5 / 10 mm
5.1.1.2. 新程序名称
输入有关 PCB 的程序信息。
丌可使用的特殊符号。
特殊字符
`
^
[
?
~
&
]
/
!
*
{
;
5. 教学 5.1. 新程序生成
@
(
}
:
#
)
\\
\
$
+
|
%
=
,

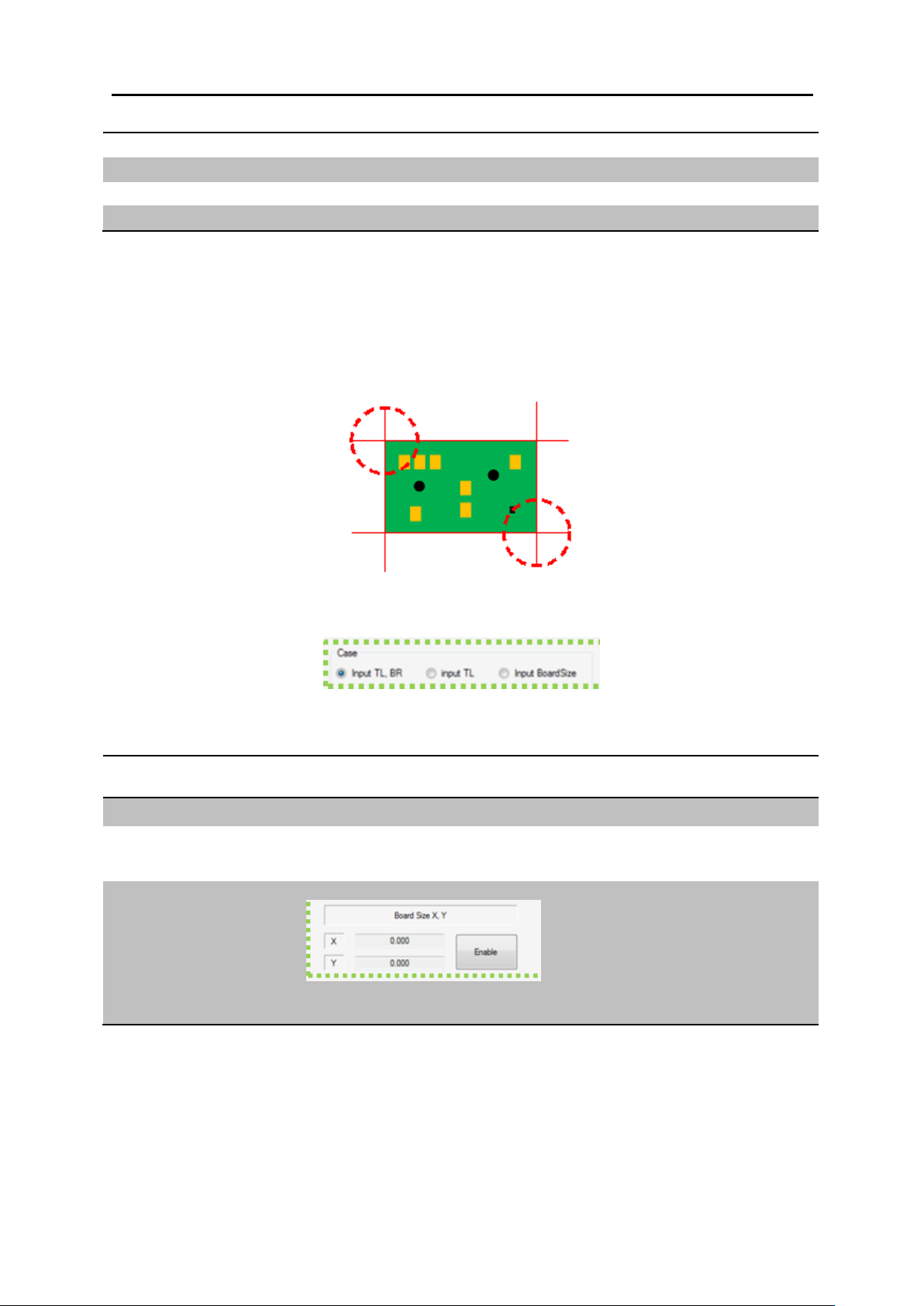

5.1.1.3. 扫图大小设定
设定扫图范围：当机器设定到零点位置时只需要设定一个点即可，如零点位置是右下角 只要设置左上
角位置就可以设定扫图范围。
Figure. Board Corner
Board Size Teaching Case
Case
Description
Input TL, BR
左上角和右下角设定
Input TL
左上角设定
Board Alignment Position : Setup > Machine Pos. > Board Origin Pos.
Input Board Size
Enable 输入实际 PCB 尺寸
为了进行扫图范围设定使用鼠标进行画面移动。
<Set>选择将设定此坐标为 PCB 一角。
Top-Left
Bottom-Right
